ব্র্যান্ড: SOLH by Richge Technology | KQ2T টি এবং ক্রস ওয়ান-টাচ নিউমেটিক ফিটিং
 |
 |
 |
 |
 |
 |
 |
 |
KQ2T সিরিজটি SOLH পূর্ণ KQ2 নিউম্যাটিক ওয়ান-টাচ ফিটিং ফ্যামিলির অন্তর্গত, এতে 3-ওয়ে এবং 4-ওয়ে এয়ার পাইপলাইন ব্রাঞ্চিংয়ের জন্য টুল-ফ্রি কুইক প্লাগ-এন্ড-প্লে ডিজাইন রয়েছে। এই প্রোডাক্ট লাইনটি টি-টাইপ টি এবং ক্রস-টাইপ ফোর-ওয়ে ফিটিংগুলিকে কভার করে, যার মধ্যে সমান ব্যাস, হ্রাস, পুরুষ থ্রেড (ইম্পেরিয়াল/মেট্রিক) সংস্করণগুলি বিভিন্ন বায়ুসংক্রান্ত সার্কিট ডাইভারশন এবং পাইপলাইন সংযোগের চাহিদা মেটাতে।
উপ-মডেল শ্রেণীবিভাগ:
KQ2T: টি-টাইপ 3-পোর্ট টি ফিটিং (সমান ব্যাস / হ্রাস / বাহ্যিক থ্রেড টাইপ)
KQ2TW: ক্রস 4-ওয়ে ফিটিং (সমস্ত পোর্টের জন্য সমান ব্যাস)
KQ2TX: ক্রস 4-ওয়ে ফিটিং (প্রথম হ্রাসকারী স্পেসিফিকেশন)
KQ2TY: ক্রস 4-ওয়ে ফিটিং (২য় হ্রাসকারী স্পেসিফিকেশন)
মূল উপাদান এবং কর্মক্ষমতা: উচ্চ-শক্তি PBT প্লাস্টিক বডি, স্টেইনলেস স্টীল ধরে রাখার নখর, NBR নাইট্রিল রাবার সিল রিং। PU এবং PA নাইলন বায়ুসংক্রান্ত টিউবগুলির সাথে সম্পূর্ণ সামঞ্জস্যপূর্ণ, ভ্যাকুয়াম নেতিবাচক চাপ এবং সংকুচিত বায়ু পজিটিভ চাপ বায়ুসংক্রান্ত সার্কিট উভয়ের জন্য উপযুক্ত, স্বয়ংক্রিয় সরঞ্জাম এবং রোবোটিক বায়ু বিতরণ ব্যবস্থায় ব্যাপকভাবে ব্যবহৃত হয়।

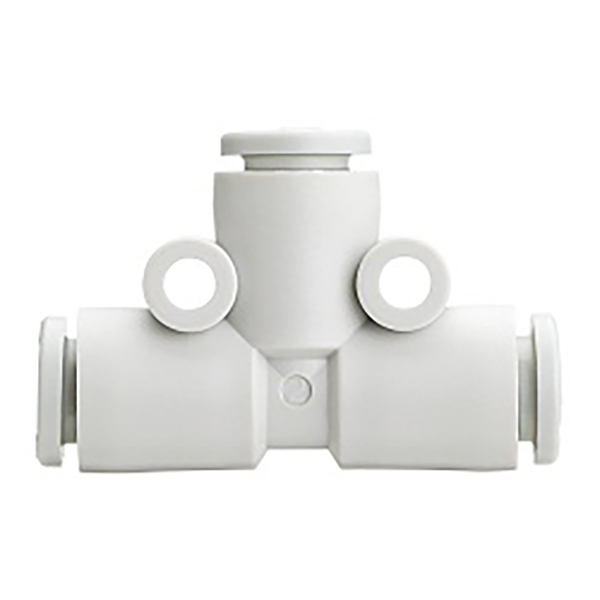

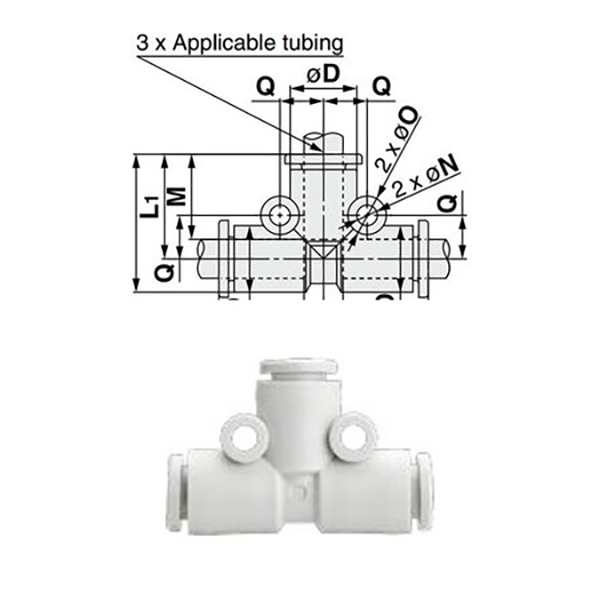

2.1 সমান ব্যাস টি (KQ2T□□-00, থ্রেডলেস 3-ওয়ে একই সাইজ)
তিনটি পোর্ট অভিন্ন টিউব ব্যাস গ্রহণ করে, কোন থ্রেড ডিজাইন নেই, একই-স্পেকের বায়ুসংক্রান্ত পাইপলাইনের সমান এয়ার ডাইভারশনের জন্য নিবেদিত।
|
মডেল |
টিউবের বাইরের ব্যাস ΦD (মিমি) |
|
KQ2T02-00 |
2 |
|
KQ2T23-00 |
3.2 |
|
KQ2T04-00 |
4 |
|
KQ2T06-00 |
6 |
|
KQ2T08-00 |
8 |
|
KQ2T10-00 |
10 |
|
KQ2T12-00 |
12 |
|
KQ2T16-00 |
16 |

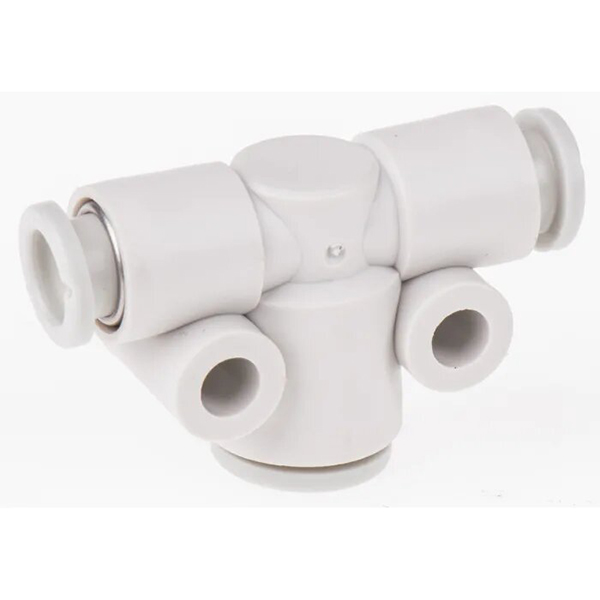

2.2 টি হ্রাস করা (KQ2T①-②, ডুয়াল-সাইজ পাইপলাইন রূপান্তর)
উভয় পাশের পোর্ট ① ব্যাস গ্রহণ করে, মধ্যম শীর্ষ পোর্ট ② ব্যাস গ্রহণ করে, যা পাইপলাইন রূপান্তর এবং বিভিন্ন ক্যালিবার বায়ুসংক্রান্ত টিউবগুলির প্রবাহ বিতরণের জন্য ব্যবহৃত হয়।
|
মডেল |
সাইড পোর্ট ΦD ① (মিমি) |
মধ্য বন্দর ΦD ② (মিমি) |
|
KQ2T23-04 |
3.2 |
4 |
|
KQ2T04-06 |
4 |
6 |
|
KQ2T06-08 |
6 |
8 |
|
KQ2T08-10 |
8 |
10 |
|
KQ2T10-12 |
10 |
12 |
|
KQ2T12-16 |
12 |
16 |

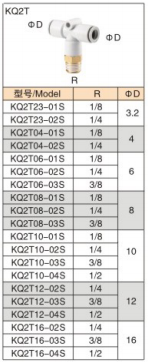

2.3 ইম্পেরিয়াল আর টেপার পুরুষ থ্রেড টি
টিউব সন্নিবেশের জন্য উভয় পাশের পোর্ট, বায়ুসংক্রান্ত ভালভ, সিলিন্ডার এবং অন্যান্য উপাদানগুলির সাথে থ্রেডযুক্ত সংযোগের জন্য ইম্পেরিয়াল R টেপার পুরুষ থ্রেড সহ মধ্যম পোর্ট।
|
মডেল |
আর থ্রেড স্পেক |
টিউবের বাইরের ব্যাস ΦD (মিমি) |
|
KQ2T23-01S |
R1/8 |
3.2 |
|
KQ2T23-02S |
R1/4 |
3.2 |
|
KQ2T04-01S |
R1/8 |
4 |
|
KQ2T04-02S |
R1/4 |
4 |
|
KQ2T06-01S |
R1/8 |
6 |
|
KQ2T06-02S |
R1/4 |
6 |
|
KQ2T06-03S |
আর৩/৮ |
6 |
|
KQ2T08-01S |
R1/8 |
8 |
|
KQ2T08-02S |
R1/4 |
8 |
|
KQ2T08-03S |
আর৩/৮ |
8 |
|
KQ2T10-01S |
R1/8 |
10 |
|
KQ2T10-02S |
R1/4 |
10 |
|
KQ2T10-03S |
আর৩/৮ |
10 |
|
KQ2T10-04S |
R1/2 |
10 |
|
KQ2T12-02S |
R1/4 |
12 |
|
KQ2T12-03S |
আর৩/৮ |
12 |
|
KQ2T12-04S |
R1/2 |
12 |
|
KQ2T16-02S |
R1/4 |
16 |
|
KQ2T16-03S |
আর৩/৮ |
16 |
|
KQ2T16-04S |
R1/2 |
16 |

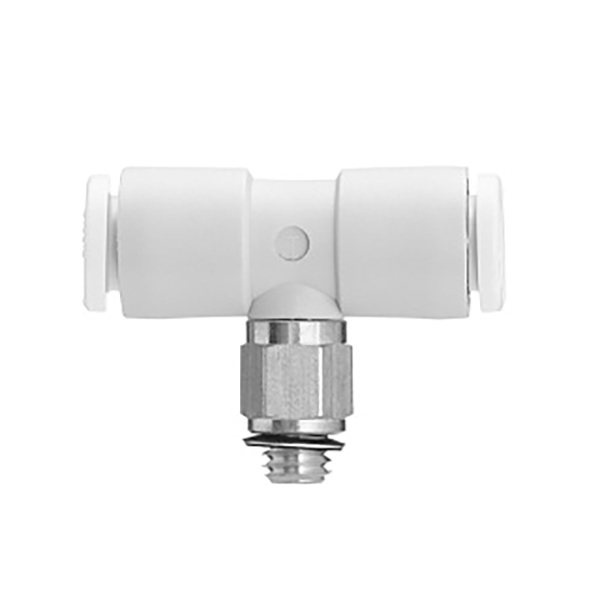

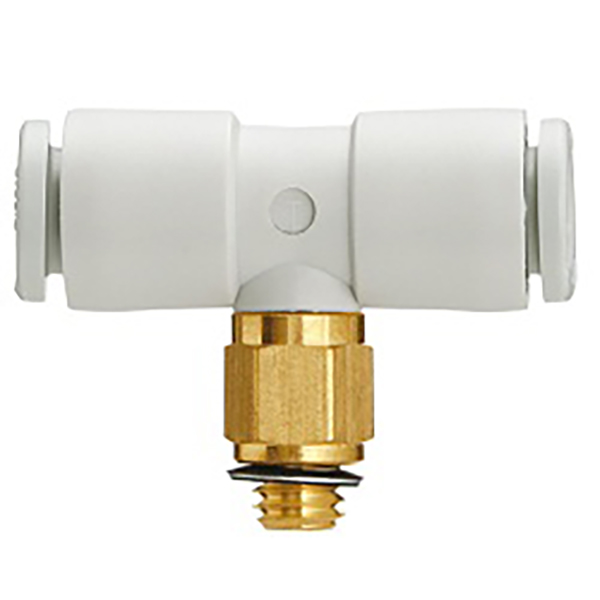

2.4 মেট্রিক ফাইন থ্রেড পুরুষ টি
টিউব সন্নিবেশের জন্য উভয় পাশের পোর্ট, মেট্রিক সূক্ষ্ম পুরুষ থ্রেড সহ মধ্যম পোর্ট, ক্ষুদ্র বায়ুসংক্রান্ত উপাদান এবং নির্ভুল অটোমেশন সরঞ্জাম পাইপিংয়ের জন্য উপযুক্ত।
|
মডেল |
মেট্রিক থ্রেড স্পেক |
টিউবের বাইরের ব্যাস ΦD (মিমি) |
|
KQ2T02-M3G |
M3×0.5 |
2 |
|
KQ2T02-M5 |
M5×0.8 |
2 |
|
KQ2T23-M3G |
M3×0.5 |
3.2 |
|
KQ2T23-M5 |
M5×0.8 |
3.2 |
|
KQ2T04-M3G |
M3×0.5 |
4 |
|
KQ2T04-M5 |
M5×0.8 |
4 |
|
KQ2T04-M6 |
M6×1.0 |
4 |
|
KQ2T06-M5 |
M5×0.8 |
6 |
|
KQ2T06-M6 |
M6×1.0 |
6 |

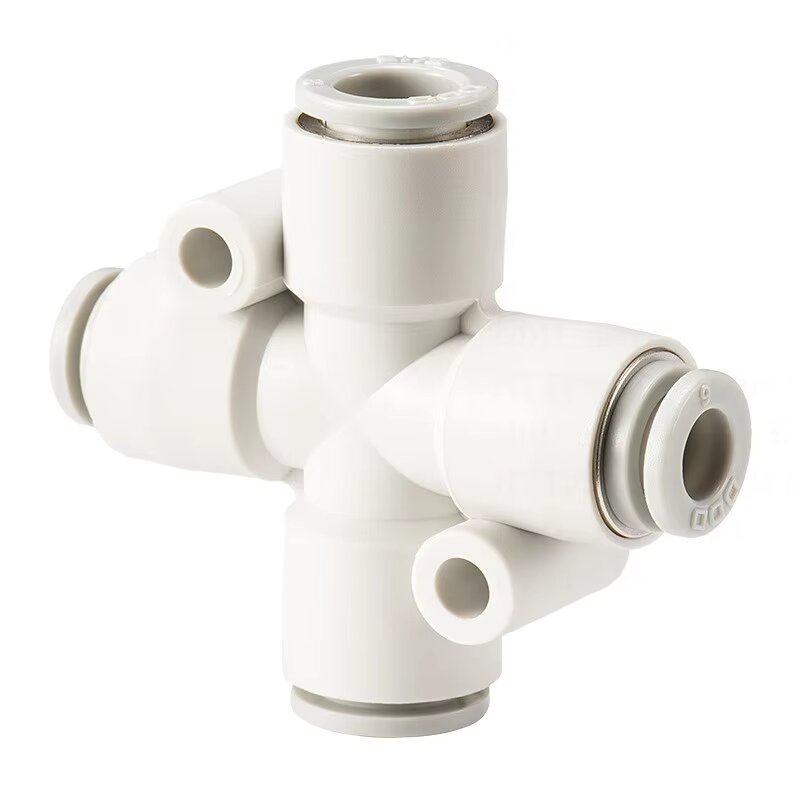

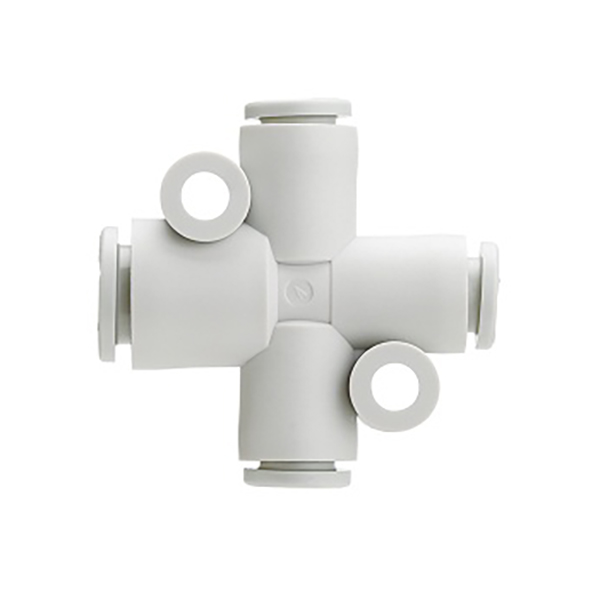

3.1 KQ2TW সমান ব্যাসের ক্রস ফিটিং (4টি পোর্ট একই আকার)
|
মডেল |
টিউবের বাইরের ব্যাস ΦD (মিমি) |
|
KQ2TW04-00 |
4 |
|
KQ2TW06-00 |
6 |
|
KQ2TW08-00 |
8 |
|
KQ2TW10-00 |
10 |
|
KQ2TW12-00 |
12 |

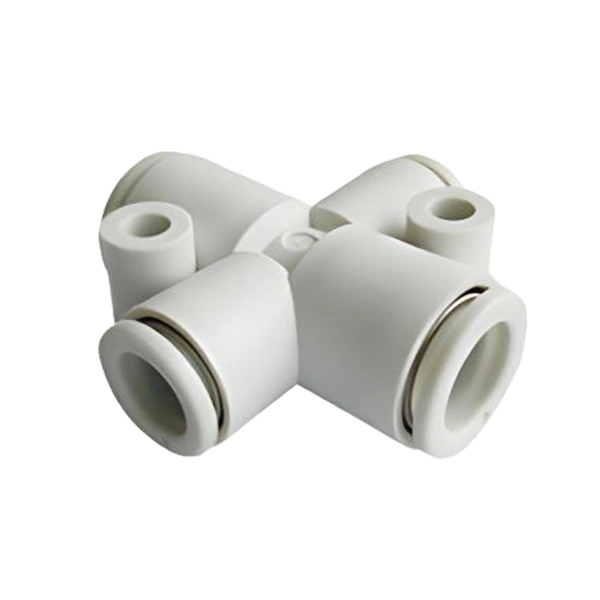

3.2 KQ2TX রিডুসিং ক্রস ফিটিং (টাইপ 1)
|
মডেল |
পোর্ট ΦD ① (মিমি) |
পোর্ট ΦD ② (মিমি) |
|
KQ2TX06-08 |
6 |
8 |
|
KQ2TX08-10 |
8 |
10 |
|
KQ2TX10-12 |
10 |
12 |
3.3 KQ2TY রিডুসিং ক্রস ফিটিং (টাইপ 2)
|
মডেল |
পোর্ট ΦD ① (মিমি) |
পোর্ট ΦD ② (মিমি) |
|
KQ2TY06-08 |
6 |
8 |
|
KQ2TY08-10 |
8 |
10 |
|
KQ2TY10-12 |
10 |
12 |
|
আইটেম |
প্যারামিটার |
|
সামঞ্জস্যপূর্ণ টিউবিং |
PU টিউব, PA নাইলন বায়ুসংক্রান্ত টিউব |
|
কাজের চাপ পরিসীমা |
-100kPa (শূন্যতা) ~ 1.0MPa (ধনাত্মক চাপ) |
|
অপারেটিং তাপমাত্রা |
0℃ ~ 60℃ |
|
সংযোগ পদ্ধতি |
এক-টাচ পুশ-ইন; টিউব বিচ্ছিন্ন করতে রিলিজ রিং টিপুন |
|
মূল উপাদান |
PBT বডি, স্টেইনলেস স্টিলের নখর, NBR রাবার সিল |
• স্বয়ংক্রিয় উত্পাদন সরঞ্জামের জন্য বায়ু উত্স শাখা এবং পাইপলাইন ডাইভারশন
• রোবোটিক অস্ত্র এবং ভ্যাকুয়াম সাকশন কাপ সিস্টেমের জন্য বায়ুসংক্রান্ত সার্কিট বিতরণ
• সিলিন্ডার বায়ুসংক্রান্ত নিয়ন্ত্রণ loops জন্য মাল্টি-ওয়ে বায়ু বিতরণ
• কম্প্যাক্ট পাইপলাইন সংযোগ এবং নির্ভুল বায়ুসংক্রান্ত সিস্টেমের জন্য ব্যাস রূপান্তর
• সমান ব্যাস টি: সম্পূর্ণ সামঞ্জস্যপূর্ণ টিউব ব্যাস সহ 3-ওয়ে পাইপলাইনের জন্য KQ2Txx-00 চয়ন করুন
• টি কমানো: একই পাশের ব্যাস এবং ভিন্ন মধ্যম ব্যাসের পাইপলাইনের জন্য KQ2T①-② চয়ন করুন
• থ্রেডেড টি: ভালভ এবং সিলিন্ডারের সাথে থ্রেডযুক্ত সংযোগের জন্য KQ2Txx-01S (ইম্পেরিয়াল) / M সিরিজ (মেট্রিক) চয়ন করুন
• 4-ওয়ে ক্রস ডিস্ট্রিবিউশন: চার-মুখী পাইপলাইন শাখার প্রয়োজনের পরিস্থিতির জন্য KQ2TW/TX/TY সিরিজ বেছে নিন
