ব্র্যান্ড: SOLH by Richge Technology | 360° ঘূর্ণায়মান বায়ুসংক্রান্ত রোটারি ইউনিয়ন

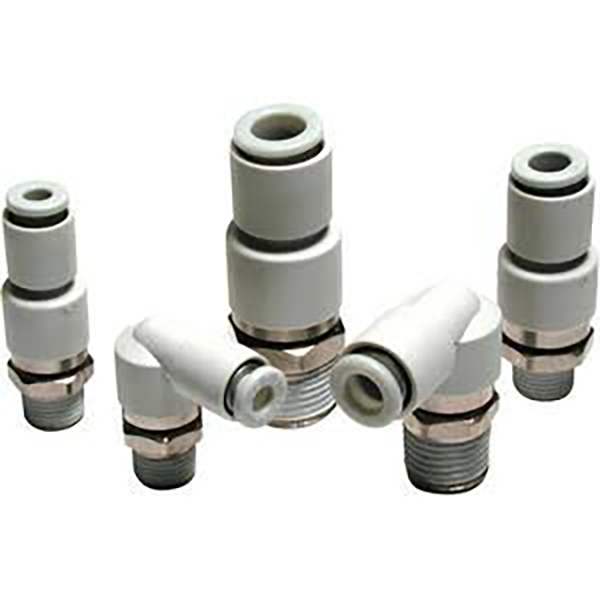

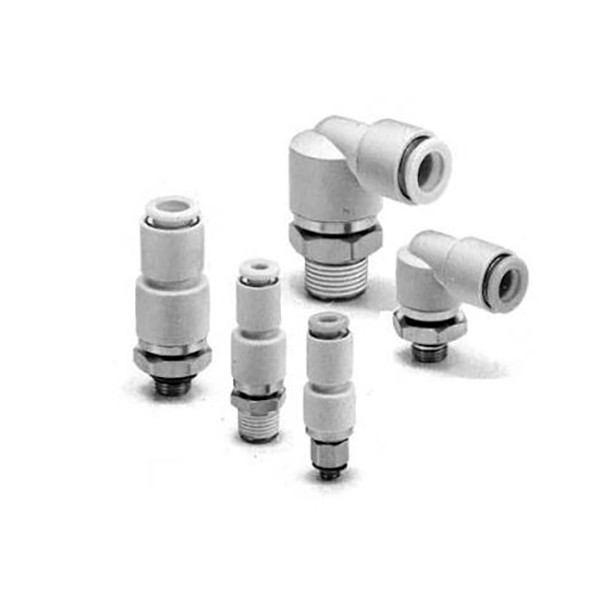

KS/KX সিরিজ হল রোটারি সুইভেল পুশ-ইন ফিটিং যা 360° একটানা ঘূর্ণন এবং দোদুল্যমান অ্যাপ্লিকেশন যেমন রোবোটিক ম্যানিপুলেটর, রোটারি টেবিল এবং দোদুল্যমান সিলিন্ডার প্রান্তের জন্য ডিজাইন করা হয়েছে। তারা এয়ার টিউবগুলিকে জট, মোচড়ানো বা গতির সময় আলাদা করা থেকে বাধা দেয়।
• কেএস = স্ট্যান্ডার্ড সুইভেল টাইপ (একক বল বিয়ারিং)
• কেএক্স = উচ্চ গতির সুইভেল টাইপ (দ্বৈত বল বিয়ারিং)
• কেএস স্ট্যান্ডার্ড টাইপ: একক বল ভারবহন, কম ঘূর্ণন সঁচারক বল. সর্বোচ্চ গতি: 500 rpm (φ4/φ6), 400 rpm (φ8), 300 rpm (φ10), 250 rpm (φ12)। মাঝারি-নিম্ন গতির দোলন এবং মাঝে মাঝে ঘূর্ণনের জন্য উপযুক্ত।
• কেএক্স হাই-স্পিড টাইপ: ডুয়াল বল বিয়ারিং, অতি-লো টর্ক, মসৃণ ঘূর্ণন। সর্বোচ্চ গতি: 1500 rpm (φ4/φ6), 1200 rpm (φ8), 1000 rpm (φ10/φ12)। ক্রমাগত উচ্চ গতির ঘূর্ণন এবং ঘন ঘন দোলনের জন্য উপযুক্ত।

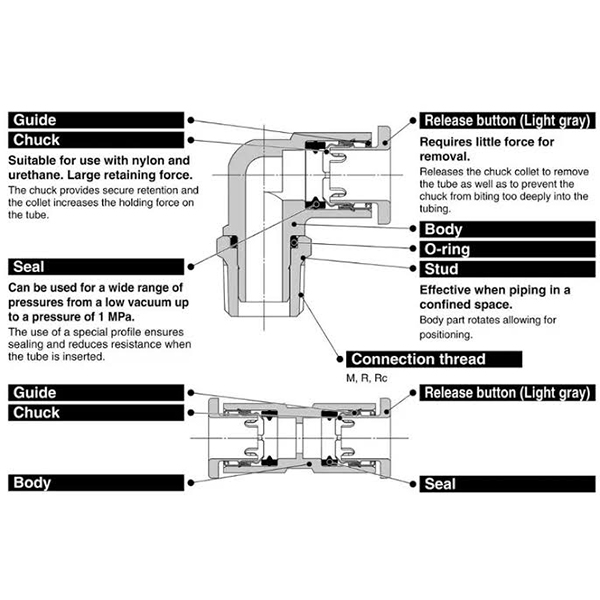

• ✅ 360° বিনামূল্যে ঘূর্ণন: অন্তর্নির্মিত ভারবহন সমাবেশ টিউব গিঁট এবং ঘূর্ণায়মান প্রান্তে মোচড়ানো দূর করে।
• ✅ কম ঘূর্ণন ঘূর্ণন ঘূর্ণন সঁচারক বল: মাত্র 0.006～0.5 MPa এ 0.022 N·m, গতি অক্ষের উপর ন্যূনতম অতিরিক্ত লোড।
• ✅ বিরোধী ঘূর্ণন অভ্যন্তরীণ কাঠামো: টিউবকে ফিটিং এর সাথে একসাথে ঘুরতে বাধা দেয় এবং টিউবের সার্ভিস লাইফ প্রসারিত করে।
• ✅ তামা-মুক্ত নির্মাণ: ইলেক্ট্রোলেস নিকেল কলাই, তামা-সীমাবদ্ধ পরিবেশে ব্যবহারযোগ্য (সেমিকন্ডাক্টর, খাদ্য প্রক্রিয়াকরণ, চিকিৎসা)।
• ✅ পুশ-টু-কানেক্ট: φ4/φ6/φ8/φ10/φ12 PU, নাইলন এবং নরম নাইলন টিউবের সাথে সামঞ্জস্যপূর্ণ। সন্নিবেশে অটো-লক, দ্রুত মুক্তির জন্য কলার টিপুন।
• ✅ ভ্যাকুয়াম সামঞ্জস্যপূর্ণ: −100 kPa ~ 1.0 MPa (ছোট অন্তর্নিহিত ফুটো হওয়ার কারণে জটিল ভ্যাকুয়াম ধরে রাখার জন্য সুপারিশ করা হয় না)।
• ✅ থ্রেড প্রি-কোটেড সিলান্ট (এস প্রত্যয়): স্ট্যান্ডার্ড বিকল্প; ইনস্টলেশনের সময় কোন PTFE টেপের প্রয়োজন নেই।
কেএস স্ট্যান্ডার্ড সিরিজ
• কেএসH06-02S: সোজা (H), φ6 টিউব, R1/4 থ্রেড, প্রি-অ্যাপ্লাইড সিলান্ট (S)
• কেএসL08-01S: কনুই (L), φ8 টিউব, R1/8 থ্রেড, প্রি-অ্যাপ্লাইড সিলান্ট (S)
KX হাই-স্পিড সিরিজ
• কেএক্সH04-M5: সোজা (H), φ4 টিউব, M5×0.8 মেট্রিক থ্রেড
• কেএক্সL10-03S: কনুই (L), φ10 টিউব, R3/8 থ্রেড, প্রি-অ্যাপ্লাইড সিলান্ট (S)

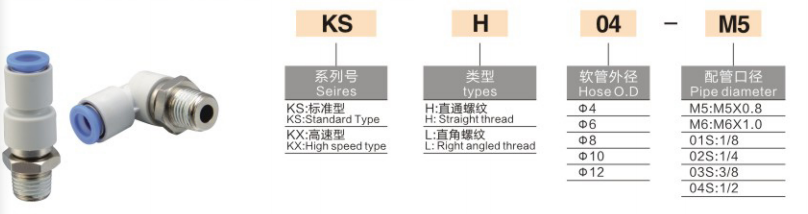

নামকরণের নিয়ম
|
কোড |
সংজ্ঞা |
|
কেএস/কেএক্স |
সিরিজ: KS = স্ট্যান্ডার্ড একক বিয়ারিং; KX=হাই-স্পিড ডুয়েল বিয়ারিং |
|
এইচ/এল |
H = সোজা; L=90° কনুই |
|
04/06/08/10/12 |
টিউবের বাইরের ব্যাস φ মিমি |
|
M5/M6/01/02/03/04 |
থ্রেড: M5×0.8, R1/8, R1/4, R3/8, R1/2 |
|
S |
প্রাক প্রলিপ্ত sealant সঙ্গে থ্রেড |
সাধারণ পরামিতি
|
আইটেম |
প্যারামিটার |
|
কাজের চাপ |
−100 kPa ~ 1.0 MPa |
|
প্রমাণ চাপ |
3.0 MPa |
|
অপারেটিং তাপমাত্রা |
−5℃ ~ +60℃ (কোন হিমায়িত নয়) |
|
শরীরের উপাদান |
ইলেক্ট্রোলেস নিকেল কলাই সঙ্গে দস্তা খাদ |
|
গ্রিপার চোয়াল |
SUS304 স্টেইনলেস স্টীল |
|
সীল উপাদান |
এনবিআর/এফকেএম |
ঘূর্ণনশীল টর্ক @ 0.5 MPa (N·m)
|
টিউব OD |
φ4 |
φ6 |
φ8 |
φ10 |
φ12 |
|
টর্ক |
0.006 |
0.012 |
0.014 |
0.020 |
0.022 |
সর্বাধিক ঘূর্ণন গতি (rpm)
|
টিউব OD |
φ4/φ6 |
φ8 |
φ10 / φ12 |
|
কেএস |
500 |
400 |
300/250 |
|
কেএক্স |
1500 |
1200 |
1000 |
1. রোবট কব্জি / জয়েন্ট: ঘূর্ণায়মান রোবট এন্ড ইফেক্টরগুলিতে টিউব জট আটকানো রোধ করুন।
2. ঘূর্ণমান সূচক টেবিল: উচ্চ গতির টার্নটেবলের জন্য ক্রমাগত 360° বায়ু সরবরাহ।
3. দোদুল্যমান সিলিন্ডার শেষ: রকার এবং ফ্লিপ মেকানিজম এয়ার লাইনে মোচড়ের চাপ ছেড়ে দেয়।
4. সাধারণ অটোমেশন: ঘন ঘন দোলন এবং বিরতিহীন ঘূর্ণন সহ বায়ুসংক্রান্ত ইউনিট।
|
কেএস / কেএক্স রোটারি ফিটিংস |
স্ট্যান্ডার্ড কেকিউ পুশ-ইন ফিটিং |
|
বিয়ারিং দিয়ে সজ্জিত, 360° ঘূর্ণন, কম টর্ক সমর্থন করে |
কোন ভারবহন, অ ঘূর্ণনযোগ্য |
|
ঘূর্ণন/দোলক অক্ষের জন্য ডিজাইন করা হয়েছে |
স্থায়ী স্ট্যাটিক পাইপিং জন্য |
|
উচ্চ ইউনিট খরচ |
লাভজনক, কম খরচে |
• কম গতির দোলন (≤500 rpm) →কেএস, ভাল খরচ কর্মক্ষমতা
• ক্রমাগত উচ্চ-গতির ঘূর্ণন (>500 rpm) →কেএক্স, আর সেবা জীবনের জন্য দ্বৈত ভারবহন
• তামা-মুক্ত এবং ভ্যাকুয়াম-সংবেদনশীল পরিবেশ → কেএস / কেএক্স পছন্দ করুন
