কন্ট্রোল ভালভ

SOLH VM2 (VM200) মাঝারি যান্ত্রিক পপেট ভালভ সম্পূর্ণভাবে SMC মডেলের সাথে বিনিময়যোগ্য। Cv=0.87 ফ্লো সহগ সহ মাঝারি পপেট নির্মাণ বৈশিষ্ট্যযুক্ত, এর প্রবাহ ক্ষমতা মিনি VM1 সিরিজের চেয়ে প্রায় 8 গুণ বেশি, স্ট্যান্ডার্ড Rc1/4 পোর্ট এবং ঐচ্ছিক NPT/G1/4 থ্রেড দিয়ে সজ্জিত। এটি 0~1.0MPa-এর অধীনে কাজ করে এবং ভ্যাকুয়ামের সাথে বেমানান, লুব্রিকেশন-মুক্ত পরিধান-প্রতিরোধী পপেট সিল এবং শক্তিশালী ধাতব বডি গ্রহণ করে। সাইড পোর্ট এবং নীচের পোর্ট পাইপিং লেআউটগুলি উপলব্ধ, বিনিময়যোগ্য অ্যাকচুয়েটরগুলির একটি সম্পূর্ণ লাইনআপ দ্বারা সমর্থিত: স্ট্যান্ডার্ড POM রোলার / শক্ত ইস্পাত ঘর্ষণ-প্রতিরোধী রোলার লিভার, ওয়ান-ওয়ে অ্যান্টি-রিবাউন্ড রোলার, স্ট্রেইট প্লাঞ্জার, ফ্ল্যাট পুশবাটন, হলুদ মাশরুম ইমার্জেন্সি স্টপ হেড এবং সবুজ ইন্ডিকেটর বোতাম। শক্ত ইস্পাত রোলার বৈকল্পিক ভারী-শুল্ক উচ্চ পরিধান উত্পাদন লাইন ফিট. সিলিন্ডার এবং স্লাইড টেবিল স্ট্রোক সীমা সনাক্তকরণ, সরঞ্জাম ম্যানুয়াল জগ কমিশনিং, জিগ ফিক্সচার এয়ার সুইচিং এবং নিরাপত্তা জরুরী ইন্টারলকের জন্য ব্যাপকভাবে ব্যবহৃত, এটি প্যাকেজিং, টেক্সটাইল, মুদ্রণ এবং সাধারণ অটোমেশন উত্পাদন লাইনের জন্য মূলধারার যান্ত্রিক বায়ু ট্রিগার ভালভ হিসাবে কাজ করে।

SOLH VM4 (VM400) মাঝারি 3-পোর্ট পপেট যান্ত্রিক ভালভ মিনি VM1 এবং উচ্চ-প্রবাহ VM2 সিরিজের মধ্যে অবস্থিত সমতুল্য SMC মডেলগুলির সাথে সম্পূর্ণভাবে বিনিময়যোগ্য। এর মূল সুবিধা হল -100kPa ভ্যাকুয়াম থেকে 1.0MPa পজিটিভ চাপ পর্যন্ত সম্পূর্ণ চাপ পরিসরের সাথে সামঞ্জস্যপূর্ণ, একটি বৈশিষ্ট্য VM2 এ অনুপলব্ধ। এটি ঐচ্ছিক NPT/G1/8 থ্রেড এবং Cv=0.38 প্রবাহ ক্ষমতা, পার্শ্ব এবং নীচের পোর্ট পাইপিং লেআউট সহ স্ট্যান্ডার্ড Rc1/8 পোর্ট গ্রহণ করে। কঠিন ধাতব বডি দিয়ে তৈরি, এটি 1000m/s² প্রভাব এবং ভারী কম্পন সহ্য করে, কঠোর ভারী-শুল্ক উত্পাদন লাইনের জন্য উপযুক্ত, দীর্ঘ পরিষেবা জীবনের জন্য তৈলাক্তকরণ-মুক্ত ধুলো-প্রতিরোধী পপেট সিলিং সহ। বিনিময়যোগ্য অ্যাকচুয়েটরগুলির একটি সম্পূর্ণ সেট প্রদান করা হয়েছে: স্ট্যান্ডার্ড/কঠিন অ্যান্টি-অ্যাব্রেশন স্টিল রোলার লিভার, ওয়ান-ওয়ে অ্যান্টি-রিবাউন্ড রোলার, স্ট্রেইট প্লাঞ্জার, মাল্টি-কালার মাশরুম ইমার্জেন্সি স্টপ বোতাম, 2/3-পজিশনের রোটারি নব, লক করা যায় এমন পুশবাটন এবং টগল হিঞ্জ লিভার। সিলিন্ডার এবং স্লাইড টেবিল স্ট্রোক সীমা সনাক্তকরণ, ভ্যাকুয়াম শোষণ/রিলিজ সার্কিট, সরঞ্জাম ম্যানুয়াল জগ কমিশনিং, মেশিন নিরাপত্তা জরুরী ইন্টারলক এবং জিগ ফিক্সচার স্যুইচিং-এ ব্যাপকভাবে প্রয়োগ করা হয়, এটি ভ্যাকুয়াম সামঞ্জস্য এবং শক্তিশালী শক প্রতিরোধের প্রয়োজনীয় কাজের অবস্থার জন্য আদর্শ মাঝারি যান্ত্রিক ট্রিগার ভালভ।

SOLH ITV উচ্চ প্রবাহ ইলেক্ট্রো-নিউমেটিক আনুপাতিক ভালভ সমতুল্য SMC মডেলের সাথে সম্পূর্ণভাবে বিনিময়যোগ্য। ক্লোজড-লুপ প্রেসার ফিডব্যাক সিস্টেম অবলম্বন করে, এটি DC0–10V ভোল্টেজ, 4–20mA বর্তমান অ্যানালগ সংকেত, এবং ±1% FS এবং IP6-প্রুফ কন্ট্রোল সহ স্টেপলেস, উচ্চ-নির্ভুলতা দূরবর্তী বায়ুচাপ নিয়ন্ত্রণের জন্য CC-Link, PROFINET, EtherNet/IP সহ ঐচ্ছিক ফিল্ডবাস যোগাযোগ গ্রহণ করে। তিনটি সিরিজ বিভিন্ন ফ্লো রেঞ্জ কভার করে: মাইক্রো লো প্রবাহের জন্য ITV1100, সার্বজনীন মাঝারি প্রবাহের জন্য ITV2100 এবং 0.005 থেকে 0.9 MPa পর্যন্ত সামঞ্জস্যযোগ্য চাপ সহ 4400 L/min ANR পর্যন্ত ভারী উচ্চ প্রবাহের জন্য ITV3100৷ এটি DC24V কম পাওয়ার সাপ্লাইয়ের অধীনে Rc/NPT/G থ্রেড এবং পুশ-ইন ফিটিং, বিল্ট-ইন LED ডিজিটাল ডিসপ্লে এবং স্ব-নির্ণয় অ্যালার্ম সমর্থন করে। বৃহৎ বোর সিলিন্ডার অ্যাকচুয়েশন, ফিল্ম এবং তারের ধ্রুবক উত্তেজনা নিয়ন্ত্রণ, সেমিকন্ডাক্টর এবং অপটিক্যাল নির্ভুলতা প্রক্রিয়া, স্বয়ংক্রিয় বিতরণ এবং আবরণ, ওয়েল্ডিং এবং রিভেটিং সরঞ্জামের জন্য মাল্টি-স্টেজ প্রেসার সুইচিং, স্বয়ংক্রিয় উত্পাদন লাইনে ডিজিটাল কেন্দ্রীভূত চাপ নিয়ন্ত্রণ উপলব্ধি করতে একাধিক ম্যানুয়াল নিয়ন্ত্রক প্রতিস্থাপনের জন্য ব্যাপকভাবে প্রয়োগ করা হয়েছে।

SOLH XTO674 এবং INA14 ইনলাইন চেক ভালভগুলি অতি-লো 0.01MPa ক্র্যাকিং চাপ সহ একই কাঠামোগত প্ল্যাটফর্ম শেয়ার করে, ভ্যাকুয়াম এবং নিম্ন-চাপের তরল পাইপলাইনে অ্যান্টি-ব্যাকফ্লো সুরক্ষার জন্য সংকুচিত বায়ু এবং পরিষ্কার জল উভয়ের সাথে সামঞ্জস্যপূর্ণ। XTO674 হল একটি অল-ব্রাস ক্রায়োজেনিক সংস্করণ যা -30℃ পর্যন্ত কাজ করে; INA14 স্ট্যান্ডার্ড সিরিজ ব্রাস বা SUS304 স্টেইনলেস স্টিল বডি প্রদান করে, স্ট্যান্ডার্ড NBR সিল এবং ঐচ্ছিক তেল এবং উচ্চ টেম্প রেজিস্ট্যান্ট FKM এবং আবহাওয়া-প্রমাণ সিআর সিল দিয়ে সজ্জিত। ফ্লো অ্যারো মার্কিং সহ কমপ্যাক্ট ইনলাইন থ্রেডেড ডিজাইন অতিরিক্ত বন্ধনী ছাড়াই সরাসরি পাইপলাইনে মাউন্ট করা যেতে পারে, ভ্যাকুয়াম জেনারেটর এবং সাকশন কাপের মধ্যে ইনস্টল করার সময় কার্যকরভাবে ভ্যাকুয়াম লস এবং বিপরীত বায়ুপ্রবাহ প্রতিরোধ করে। দুটি সিরিজে পাইপ পরিবর্তন ছাড়াই সরাসরি ক্ষেত্রের আদান-প্রদানের জন্য অভিন্ন সামগ্রিক মাত্রা এবং থ্রেডের আকার রয়েছে, ক্রায়োজেনিক সরঞ্জাম, ভ্যাকুয়াম উত্পাদন লাইন, জারা-প্রতিরোধী উচ্চ-তাপমাত্রা তরল সার্কিট এবং একমুখী চাপ ধারণ এবং ব্যাকফ্লো প্রতিরোধের জন্য সাধারণ বায়ুসংক্রান্ত এবং জলের পাইপলাইনে ব্যাপকভাবে প্রয়োগ করা হয়েছে।

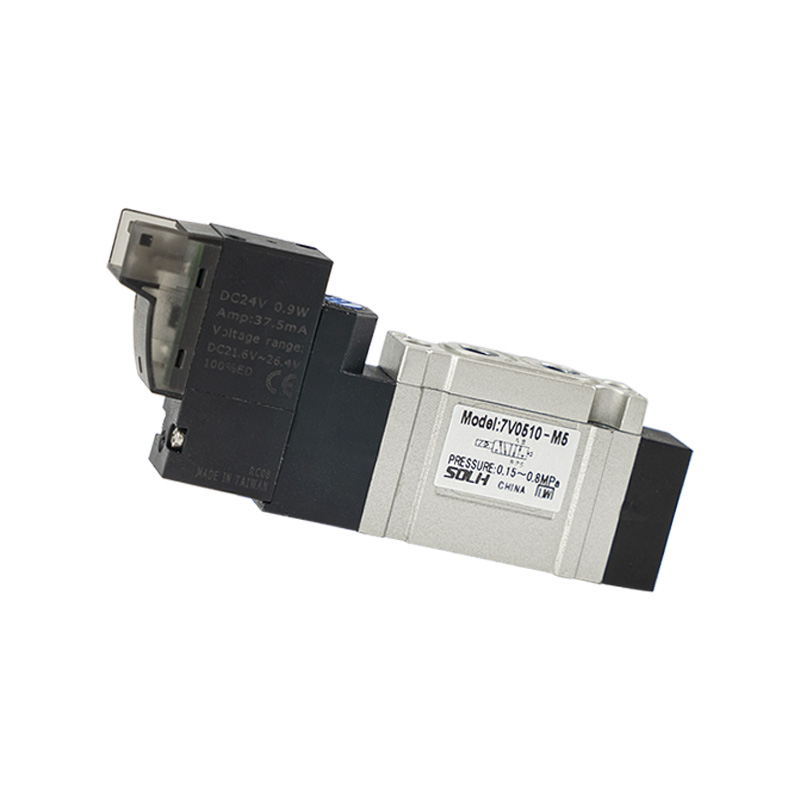

SOLH 7V কমপ্যাক্ট পাইলট-চালিত সোলেনয়েড ভালভ সম্পূর্ণ 5/2 এবং 5/3 উপায়ে ভেরিয়েন্ট অন্তর্ভুক্ত করে, একক-কয়েল স্প্রিং রিটার্ন, ডবল-কয়েল ল্যাচিং এবং তিনটি কেন্দ্র ফাংশন কভার করে: কেন্দ্র বন্ধ, কেন্দ্র নিষ্কাশন, কেন্দ্র চাপ সরবরাহ। এটি ঐতিহ্যগত 4V সিরিজ ভালভের তুলনায় প্রায় 30% বেশি প্রবাহ ক্ষমতা সহ সমন্বিত অভ্যন্তরীণ কেন্দ্রীভূত নিষ্কাশন রানার ডিজাইন গ্রহণ করে, যার মধ্যে সুইচিং প্রতিক্রিয়া ≤50ms এবং সর্বাধিক অপারেটিং ফ্রিকোয়েন্সি 5 Hz পর্যন্ত। আল্ট্রা-লো পাওয়ার কয়েলগুলি ক্রমাগত শক্তির জন্য কম তাপ উৎপন্ন করে, DC পাওয়ার খরচ 0.7W এবং AC 1.1VA। M5 থেকে 3/8" পর্যন্ত একটি পূর্ণ আকারের লাইনআপ অফার করা হয়, যা স্ট্যান্ডার্ড থ্রেড পোর্ট এবং পুশ-ইন দ্রুত ফিটিং উভয়কেই সমর্থন করে। ক্যাবিনেটের স্থান বাঁচাতে এবং প্রধান বায়ু পাইপিংকে সহজ করতে ভালভগুলি পৃথকভাবে ইনস্টল করা যেতে পারে বা মাল্টি-স্টেশন অ্যালুমিনিয়াম ম্যানিফোল্ডে স্ট্যাক করা যেতে পারে। অপারেটিং চাপের রেঞ্জ 0.15~0.8 ℃-0.2 ℃ -0.2 ℃ -0.2 MPa এর কাজের তাপমাত্রার সাথে। ভালভ বডি দীর্ঘ সিলিং পরিষেবা জীবন সরবরাহ করে, সিলিন্ডারের দিকনির্দেশক সুইচিং এবং সমস্ত স্বয়ংক্রিয় উত্পাদন লাইনে কেন্দ্রীভূত বায়ুসংক্রান্ত নিয়ন্ত্রণের জন্য ব্যাপকভাবে ব্যবহৃত হয়।

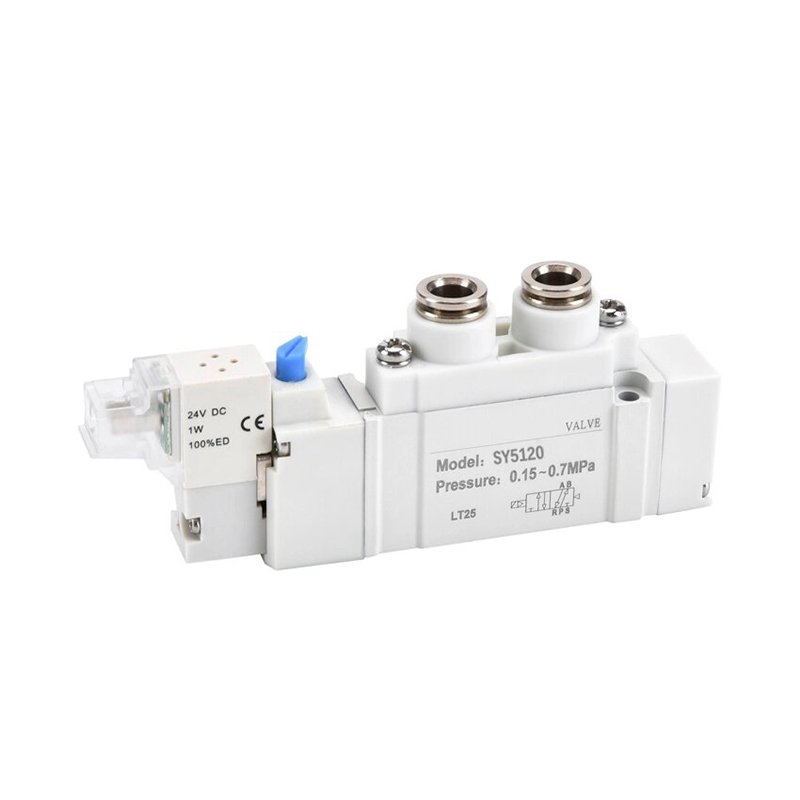

SOLH SY সিরিজের পাইলট-চালিত 5-পোর্ট সোলেনয়েড ভালভ SY3000 মিনি, SY5000 মাঝারি মূলধারা, SY7000 বড় এবং SY9000 অতিরিক্ত-বড় মডেল সহ SMC ভালভের সাথে সম্পূর্ণভাবে বিনিময়যোগ্য। এটি সম্পূর্ণ সার্কিট বিকল্প প্রদান করে: 5/2 একক/ডাবল কয়েল এবং 5/3 তিন-পজিশন সহ কেন্দ্র বন্ধ, কেন্দ্র নিষ্কাশন এবং কেন্দ্র চাপ সরবরাহ ফাংশন। স্ট্যান্ডার্ড 0.35W কয়েল এবং ঐচ্ছিক 0.1W আল্ট্রা-লো পাওয়ার এনার্জি সেভিং কয়েল ক্রমাগত শক্তির জন্য সামান্য তাপ উৎপন্ন করে। অভ্যন্তরীণ পাইলট সংস্করণ 0.1~0.7 MPa কাজ করে, যখন বহিরাগত পাইলট সংস্করণ -100kPa ভ্যাকুয়াম পরিবেশ সমর্থন করে। ফাঁক-সিল করা স্পুল 200 মিলিয়ন সুইচিং চক্র পর্যন্ত পৌঁছায়। নমনীয় টিউবিং রাউটিংয়ের জন্য এয়ার পোর্টগুলি পাশে, উপরে এবং নীচে সাজানো হয়েছে। ভালভগুলি SS5Y ম্যানিফোল্ড ভালভ দ্বীপগুলির সাথে সামঞ্জস্যপূর্ণ প্লাগ-ইন স্ন্যাপ ডিজাইন গ্রহণ করে, IP65 প্লাগ সংযোগকারী এবং IP67 মেনিফোল্ড বেস রেটিং সহ সমগ্র ব্যাঙ্ককে বিচ্ছিন্ন না করে একক-ভালভ রক্ষণাবেক্ষণ সক্ষম করে৷ অপ্টিমাইজ করা অভ্যন্তরীণ রানারগুলি লিগ্যাসি ভালভের তুলনায় প্রায় 80% বেশি প্রবাহ সরবরাহ করে এবং অন্তর্নির্মিত পাইলট ফিল্টার জাল ধুলোয় আটকে যাওয়া স্পুলকে প্রতিরোধ করে। সেমিকন্ডাক্টর, স্বয়ংচালিত ঢালাই, প্যাকেজিং এবং মেডিকেল অটোমেশন সরঞ্জামগুলিতে সিলিন্ডার দিকনির্দেশক সুইচিং এবং কেন্দ্রীভূত বায়ুসংক্রান্ত নিয়ন্ত্রণের জন্য ব্যাপকভাবে ব্যবহৃত হয়।

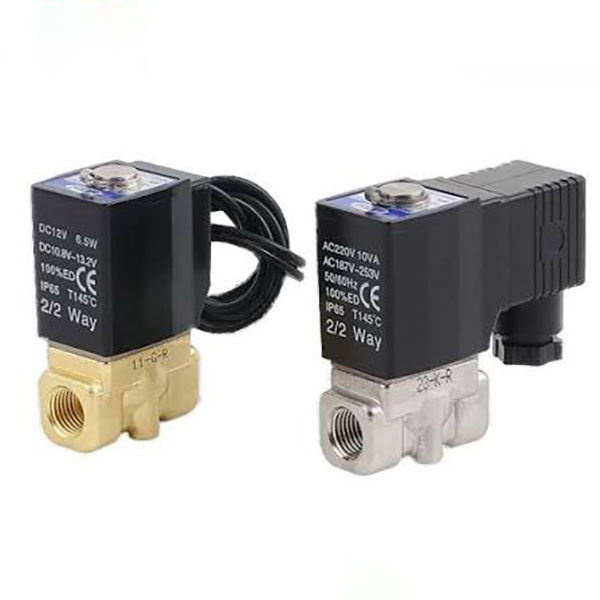

SOLH 2S সিরিজের 2/2-ওয়ে সাধারণত বন্ধ তরল সোলেনয়েড ভালভ দুটি সম্পূর্ণ লাইন অন্তর্ভুক্ত করে: সরাসরি-অভিনয় ছোট ছিদ্র 030/050 মডেল এবং পাইলট-চালিত বড় বোর 150~500 ভেরিয়েন্ট, পরিষ্কার জল, সংকুচিত বায়ু, কাটিং কুল্যান্ট এবং দুর্বল পাইপলাইন লুব্রিকেটিং তেলের স্বয়ংক্রিয় অন-অফ নিয়ন্ত্রণের জন্য। সরাসরি-অভিনয় সংস্করণটি ন্যূনতম ডিফারেনশিয়াল চাপ সীমা ছাড়াই শূন্য-চাপ স্টার্টআপ সক্ষম করে, কমপ্যাক্ট আকার, সর্বজনীন মাউন্টিং ওরিয়েন্টেশন এবং মিলিসেকেন্ড দ্রুত সুইচিং, কম চাপের মাইক্রো-ফ্লো অ্যাপ্লিকেশনগুলির জন্য আদর্শ যেমন একক-পয়েন্ট মেশিন টুল কুলিং, 3C মাইক্রো এয়ার/ওয়াটার শাখা এবং মিনি ক্লিনিং সরঞ্জাম। পাইলট-চালিত ধরনের সম্পূর্ণ খোলার জন্য ন্যূনতম 0.05MPa চাপের পার্থক্য প্রয়োজন, কম-ওয়াটেজ কম-তাপ কয়েল সহ অতি-বড় প্রবাহ সরবরাহ করে, এয়ার কম্প্রেসার ড্রেন হেডার, প্রধান স্প্রে জলের লাইন এবং উচ্চ-প্রবাহ সঞ্চালিত জল চিকিত্সা পাইপলাইনের জন্য উপযুক্ত। স্ট্যান্ডার্ড এনবিআর নাইট্রিল রাবার সিলগুলি ঐচ্ছিক অ্যাসিড এবং গরম জল প্রতিরোধী EPDM ফুড-গ্রেড সিল সহ সজ্জিত। মাল্টি ইন্টারন্যাশনাল থ্রেড স্ট্যান্ডার্ড (PT/G/NPT) এবং গ্লোবাল ইউনিভার্সাল কয়েল ভোল্টেজ (DC12/24V, AC24/110/220V) উপলব্ধ, ডিআইএন প্লাগ এবং তারের লিড ওয়্যারিং বিকল্পগুলি দ্বারা সমর্থিত। তাপ-প্রতিরোধী কয়েল দীর্ঘমেয়াদী ক্রমাগত শক্তি প্রদানের অনুমতি দেয়। নির্বাচন নির্দেশিকা: 0.05MPa এর নিচে স্ট্যাটিক চাপ এবং ছোট শাখা প্রবাহ সহ পাইপলাইনের জন্য সরাসরি-অভিনয় প্রকার; স্থিতিশীল উচ্চ চাপ এবং বড় সঞ্চালন প্রবাহ সহ G1/2 এবং তার উপরে প্রধান শিরোনামগুলির জন্য পাইলট-চালিত সংস্করণ। গরম জল এবং খাদ্য-গ্রেড তরল মিডিয়ার জন্য EPDM সীল বাধ্যতামূলক৷

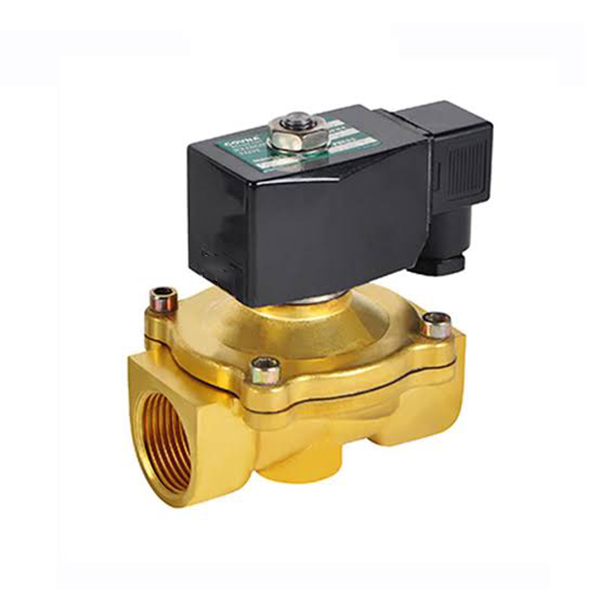

সলিড ব্রাস বডি সহ SOLH 2W সিরিজের 2/2-ওয়ে সাধারণত বন্ধ তরল সোলেনয়েড ভালভের মধ্যে রয়েছে ছোট অরিফিস ডাইরেক্ট-অ্যাক্টিং 030/050 মডেল এবং বড় বোর পাইলট-চালিত 150~500 ভেরিয়েন্ট, পরিষ্কার জলের স্বয়ংক্রিয় অন-অফ কন্ট্রোলের জন্য ডিজাইন করা হয়েছে, সংকুচিত বাতাস, কাটিং পাইপ ক্লোসিভ কুল্যান্ট এবং দুর্বল কুলেন্ট। সরাসরি-অভিনয় সংস্করণটি শূন্য ডিফারেনশিয়াল প্রেসার স্টার্টআপ উপলব্ধি করে যেখানে ন্যূনতম কাজের চাপের সীমা নেই, বৈশিষ্ট্যগুলি কমপ্যাক্ট আকার, সর্বজনীন মাউন্টিং ওরিয়েন্টেশন এবং মিলিসেকেন্ড উচ্চ-ফ্রিকোয়েন্সি সুইচিং, নিম্ন-চাপের মাইক্রো-ফ্লো শাখার জন্য আদর্শ, ভ্যাকুয়াম সহায়ক জলের সার্কিট এবং ছোট মেশিন টুলগুলির জন্য একক-পয়েন্ট কুলিং। পাইলট-চালিত প্রকারের জন্য ন্যূনতম 0.05MPa স্টার্টআপ ডিফারেনশিয়াল প্রেসার প্রয়োজন, কম-পাওয়ার লো-টেম্পারেচার-রাইজ কয়েল সহ অতি-বড় প্রবাহ সরবরাহ করে, এয়ার কম্প্রেসার প্রধান ড্রেন লাইনের জন্য উপযুক্ত, সাধারণ সমাবেশের প্রধান স্প্রে ওয়াটার সার্কিট এবং জল চিকিত্সা ব্যবস্থার জন্য উচ্চ-প্রবাহ সঞ্চালন পাইপলাইন। স্ট্যান্ডার্ড এনবিআর নাইট্রিল রাবার সিলগুলি ঐচ্ছিক তাপ এবং অ্যাসিড প্রতিরোধী EPDM ফুড-গ্রেড সিলগুলির সাথে সজ্জিত। একাধিক আন্তর্জাতিক থ্রেড স্ট্যান্ডার্ড (PT/G/NPT) এবং ফুল-রেঞ্জ কয়েল ভোল্টেজ (DC12/24V, AC24/110/220V) উপলব্ধ, যা ক্যাবিনেটের তারের জন্য DIN প্লাগ সকেট দ্বারা সমর্থিত এবং আর্দ্র বহিরঙ্গন সরঞ্জামগুলির জন্য IP65 জলরোধী তারের লিড। তাপ-প্রতিরোধী কয়েলগুলি বার্নআউট ছাড়াই 24-ঘণ্টা অবিচ্ছিন্ন শক্তি প্রদানের অনুমতি দেয়। নির্বাচন নির্দেশিকা: 0.05MPa এর নিচে স্ট্যাটিক চাপ এবং মাইক্রো একক-পয়েন্ট ফ্লো সহ পাইপলাইনের জন্য সরাসরি-অভিনয় প্রকার নির্বাচন করুন; স্থিতিশীল উচ্চ-চাপ বড় সঞ্চালন সহ G1/2 এবং উপরের প্রধান শিরোনামগুলির জন্য পাইলট-চালিত বৈকল্পিক নির্বাচন করুন। গরম জল, বিশুদ্ধ জল এবং খাদ্য-গ্রেড তরল মিডিয়ার জন্য EPDM সীল বাধ্যতামূলক৷
