JA/JB/JC/JS সিরিজ ফ্লোটিং জয়েন্ট

SOLH JA / JB / JC / JS সিরিজ ফ্লোটিং জয়েন্ট | SMC সমতুল্য বায়ুসংক্রান্ত রড শেষ সংযোগকারী

ব্র্যান্ড: SOLH by Richge Technology | এসএমসি স্ট্যান্ডার্ড ফ্লোটিং জয়েন্ট, সরাসরি প্রতিস্থাপন

1. পণ্য ওভারভিউ

  ভাসমান জয়েন্ট সিলিন্ডার পিস্টন রড এবং লোডের মধ্যে একটি নমনীয় উচ্চারণ হিসাবে কাজ করে। এর মূল কাজ হল মাউন্টিং মিসলাইনমেন্ট এবং সমান্তরালতার ত্রুটি শোষণ করা। এটি পিস্টন রডকে সাইড থ্রাস্ট থেকে রক্ষা করে, নমন, অস্বাভাবিক পরিধান এবং জ্যামিং ঝুঁকি হ্রাস করে। এটি অটোমেশন যন্ত্রপাতির জন্য একটি আদর্শ অপরিহার্য আনুষঙ্গিক।

2. চার সিরিজ শ্রেণীবিভাগ এবং পার্থক্য

3. সাধারণ প্রযুক্তিগত বিশেষ উল্লেখ

   সুইং অ্যাঙ্গেল: JA/JB/JS-এর জন্য ±5°; ±10° পর্যন্ত নির্বাচিত JC মডেল

   অনুমোদিত অফসেট: 0.5~1 মিমি (JA); 0.5 মিমি (জেবি/জেসি/জেএস)

     • অপারেটিং তাপমাত্রা: -5~+70℃ (মান); -10~+120℃ (স্টেইনলেস স্টীল JS)

     • থ্রেডের আকার: M3 / M4 / M5 / M6 / M8 / M10 / M14 / M18 / M22, সিলিন্ডার বোরের সাথে মিলে যায়

     • কাজের চাপ: বায়ুসংক্রান্ত জন্য ≤1 MPa; ≤3.5 MPa ভারী-শুল্ক হাইড্রোলিক সংস্করণের জন্য

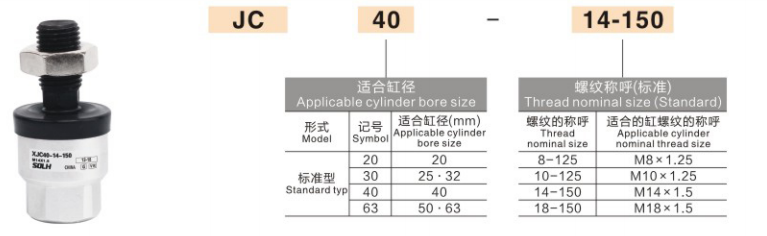

4. মডেল কোড ব্যাখ্যা এবং উদাহরণ

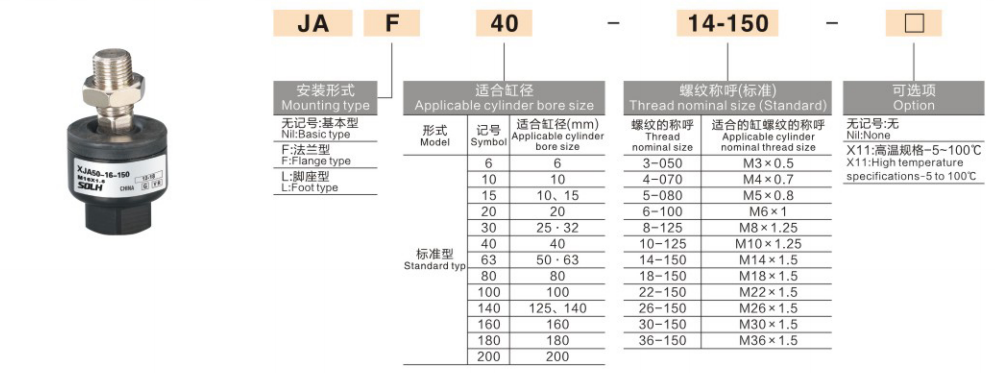

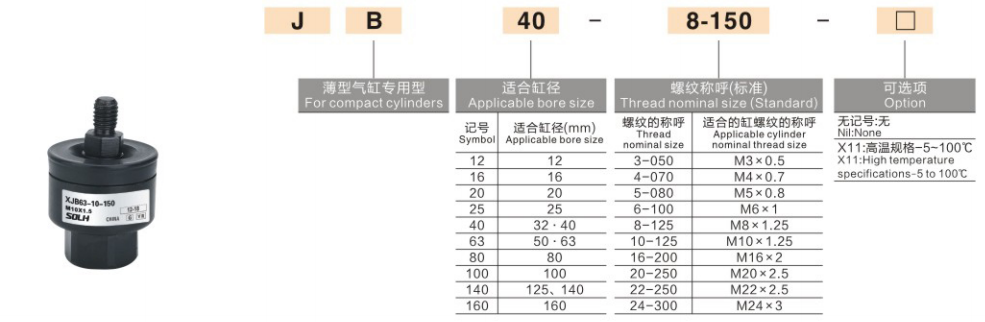

  রেফারেন্স হিসাবে JA20-8-100 / JB16-6-080 নিন:
  উপসর্গ JAJB/JC/JS = সিরিজের ধরন
  ১ম সংখ্যা (20/16): মিলে যাওয়া সিলিন্ডার বোর Φ20 / Φ16
  ২য় সংখ্যা (86): পিস্টন রড থ্রেড M8×1.25 / M6×1.0
  প্রত্যয় (100080): মাউন্টিং ডাইমেনশন/রড কোড, স্ট্যান্ডার্ড সামগ্রিক দৈর্ঘ্যের সাথে মিলে যায়

5. 3-পদক্ষেপ নির্বাচন নির্দেশিকা

  1. সিলিন্ডারের ধরন অনুসারে সিরিজ নির্বাচন করুন
     স্ট্যান্ডার্ড সিলিন্ডার (SC  SI / CP96) → JA, সাধারণ অগ্রাধিকার
     পাতলা সিলিন্ডার (CQ2  CDQ2) → JB, কমপ্যাক্ট স্পেস
     মাইক্রো সিলিন্ডার  আল্ট্রা-টাইট লেআউট → JC আল্ট্রা-শর্ট

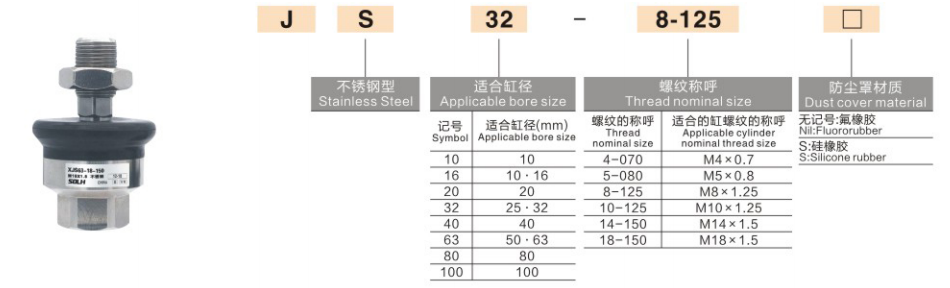

     খাদ্য  চিকিৎসা / ভেজা / ক্ষয়কারী পরিবেশ → জেএস স্টেইনলেস স্টিল

  2. থ্রেড এবং বোর সাইজ ম্যাচ করুন
     পিস্টন রড থ্রেড (M5  M8 / M10 ইত্যাদি) এবং সিলিন্ডার বোর নিশ্চিত করুন। দ্রষ্টব্য: বিভিন্ন ব্র্যান্ডের একই বোরের বিভিন্ন থ্রেড স্পেসিফিকেশন থাকতে পারে, সবসময় প্রকৃত সিলিন্ডার আঁকার বিরুদ্ধে যাচাই করুন।

  3. লোড এবং কাজের অবস্থার সাথে মেলে
     স্ট্যান্ডার্ড বায়ুসংক্রান্ত: স্ট্যান্ডার্ড সিরিজ ঠিক আছে

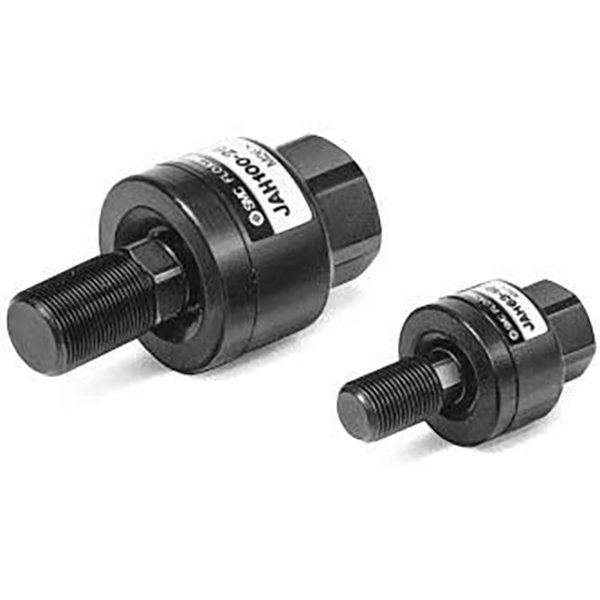

     হেভি লোড হাইড্রোলিক: ডেডিকেটেড হেভি-ডিউটি ​​ফ্লোটিং জয়েন্ট বেছে নিন (সাধারণ JA নয়)
     উচ্চ ফ্রিকোয়েন্সি রেসিপ্রোকেশন: দীর্ঘ পরিষেবা জীবনের জন্য ধুলো কভার সংস্করণ পছন্দ করুন

6. ইনস্টলেশন এবং অপারেশন নোট

     • পিস্টন রডের উপর থ্রেড করার আগে ডাস্ট ক্যাপ সরান, ক্যাপ চূর্ণ এড়াতে সমাবেশের পরে পুনরায় ইনস্টল করুন।

     • থ্রেডগুলিতে অল্প পরিমাণে অ্যানেরোবিক থ্রেড লকার প্রয়োগ করুন। PTFE টেপ নিষিদ্ধ; ধ্বংসাবশেষ বল জয়েন্ট জ্যাম হতে পারে.

     • নির্দিষ্ট আঁটসাঁট ঘূর্ণন সঁচারক বল অনুসরণ করুন. ওভার-টাইনিং বল জয়েন্ট লক করে এবং ভাসমান ফাংশন অক্ষম করে।

     • স্টিকিং ছাড়া বিনামূল্যে চলাচল নিশ্চিত করতে ইনস্টলেশনের পরে ম্যানুয়ালি সুইং করুন।

7. SOLH প্রতিস্থাপন বিবৃতি

     SOLH JA/JB/JC/JS ভাসমান জয়েন্টগুলি সম্পূর্ণরূপে SMC মডেল কোডিং, মাত্রা এবং কর্মক্ষমতা স্পেসিফিকেশন অনুসরণ করে। আমদানিকৃত অংশগুলির জন্য সরাসরি ড্রপ-ইন প্রতিস্থাপন, প্রতিযোগিতামূলক মূল্য এবং ছোট লিড টাইম সহ, ভর সরঞ্জাম খরচ কমানোর জন্য আদর্শ।
