ব্র্যান্ড: SOLH by Richge Technology | KQ2W বর্ধিত এল-টাইপ ওয়ান-টাচ কনুই
 |
 |
 |
KQ2W সিরিজ হল SOLH KQ2 বায়ুসংক্রান্ত ফিটিং পরিবারের মধ্যে এল-টাইপ বর্ধিত স্টেম পুশ-ইন কনুই। 90° ডান-কোণ নির্মাণ। এক প্রান্ত পুরুষ থ্রেড (ইম্পেরিয়াল আর টেপার থ্রেড / মেট্রিক এম ফাইন থ্রেড), PU/PA বায়ুসংক্রান্ত টিউবিং সন্নিবেশের জন্য অন্য প্রান্ত। সিরিজে নন-রিডুসিং এক্সটেন্ডেড ভার্সন KQ2Wxx-99, পাইপলাইন লম্বা করা এবং বাধা এড়ানোর জন্য টিউব সংযোগের উভয় প্রান্ত রয়েছে।
মূল সুবিধা: বর্ধিত স্টেম নকশা ইনস্টলেশন স্থান সীমাবদ্ধতা এবং যান্ত্রিক হস্তক্ষেপ সমাধান. এক-স্পর্শ কাঠামো, টুল-মুক্ত টিউব সন্নিবেশ এবং অপসারণ। প্লাস্টিক বডি + ব্রাস থ্রেডেড বিভাগ, অ্যান্টি-এজিং, বায়ুসংক্রান্ত এবং ভ্যাকুয়াম সার্কিটের সাথে সামঞ্জস্যপূর্ণ। বিদেশী প্রকল্পের জন্য SMC KQ2W সিরিজের সরাসরি আমদানি বিকল্প।
বিন্যাস: KQ2W □□ - □□S
KQ2W: এল-টাইপ বর্ধিত কনুইয়ের জন্য সিরিজ কোড
□□: টিউবের বাইরের ব্যাস ΦD (02=2mm,23=3.2mm,04=4mm,06=6mm,08=8mm,10=10mm,12=12mm,16=16mm)
প্রত্যয়:01S02S/03S/04S: ইম্পেরিয়াল R পুরুষ থ্রেড (1/8",1/4",3/8",1/2")
M3GM5: মেট্রিক পুরুষ থ্রেড M3×0.5 / M5×0.8
-99: অ-হ্রাসকারী বর্ধিত সংস্করণ, উভয় প্রান্ত একই-ব্যাসের টিউব সংযোগ, কোন থ্রেড নেই
|
আইটেম |
প্যারামিটার |
|
শরীরের উপাদান |
PBT ইঞ্জিনিয়ারিং প্লাস্টিক, উচ্চ প্রভাব প্রতিরোধের |
|
থ্রেড বিভাগ |
মরিচা প্রতিরোধের জন্য নিকেল প্রলেপ সহ ব্রাস |
|
সীল উপাদান |
এনবিআর নাইট্রিল রাবার |
|
সামঞ্জস্যপূর্ণ টিউবিং |
PU টিউব, PA নাইলন বায়ুসংক্রান্ত টিউব |
|
কাজের চাপ |
0~1.0MPa, ভ্যাকুয়ামের জন্য প্রযোজ্য |
|
অপারেটিং তাপমাত্রা |
-20℃ ~ +60℃ |
|
সংযোগ পদ্ধতি |
পুশ-ইন; টিউব সন্নিবেশ বা বিচ্ছিন্ন করতে প্রেস রিলিজ রিং |

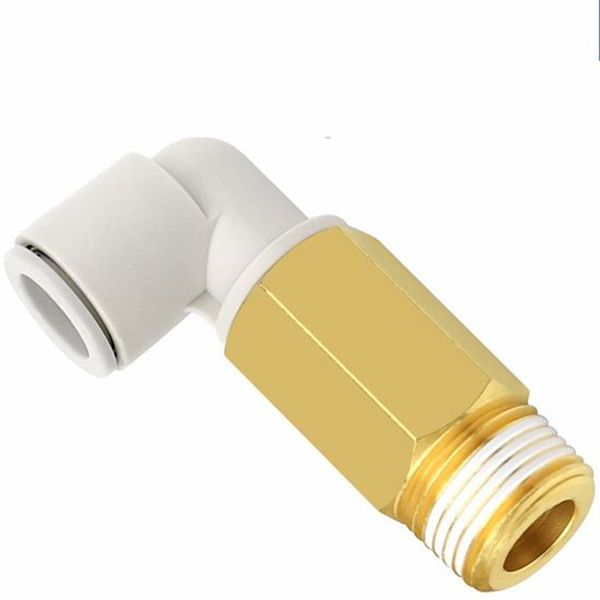

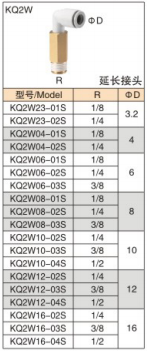

4.1 ইম্পেরিয়াল আর থ্রেড সংস্করণ (ব্রাস মেল থ্রেড)
|
মডেল |
পুরুষ থ্রেড আর |
টিউব ΦD |
|
KQ2W23-01S |
R1/8 |
3.2 |
|
KQ2W23-02S |
R1/4 |
3.2 |
|
KQ2W04-01S |
R1/8 |
4 |
|
KQ2W04-02S |
R1/4 |
4 |
|
KQ2W06-01S |
R1/8 |
6 |
|
KQ2W06-02S |
R1/4 |
6 |
|
KQ2W06-03S |
আর৩/৮ |
6 |
|
KQ2W08-01S |
R1/8 |
8 |
|
KQ2W08-02S |
R1/4 |
8 |
|
KQ2W08-03S |
আর৩/৮ |
8 |
|
KQ2W10-02S |
R1/4 |
10 |
|
KQ2W10-03S |
আর৩/৮ |
10 |
|
KQ2W10-04S |
R1/2 |
10 |
|
KQ2W12-02S |
R1/4 |
12 |
|
KQ2W12-03S |
আর৩/৮ |
12 |
|
KQ2W12-04S |
R1/2 |
12 |
|
KQ2W16-02S |
R1/4 |
16 |
|
KQ2W16-03S |
আর৩/৮ |
16 |
|
KQ2W16-04S |
R1/2 |
16 |

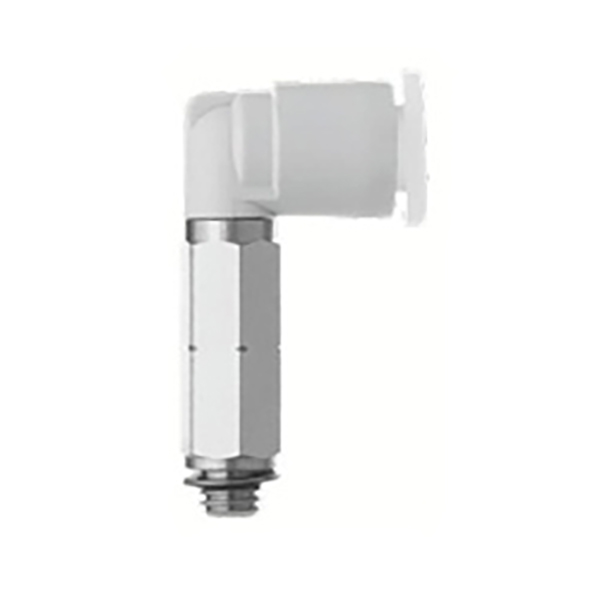

4.2 মেট্রিক এম থ্রেড সংস্করণ
|
মডেল |
পুরুষ থ্রেড |
টিউব ΦD |
|
KQ2W02-M3G |
M3×0.5 |
2 |
|
KQ2W02-M5 |
M5×0.8 |
2 |
|
KQ2W23-M3G |
M3×0.5 |
3.2 |
|
KQ2W23-M5 |
M5×0.8 |
3.2 |
|
KQ2W04-M3G |
M3×0.5 |
4 |
|
KQ2W04-M5 |
M5×0.8 |
4 |
|
KQ2W06-M5 |
M5×0.8 |
6 |

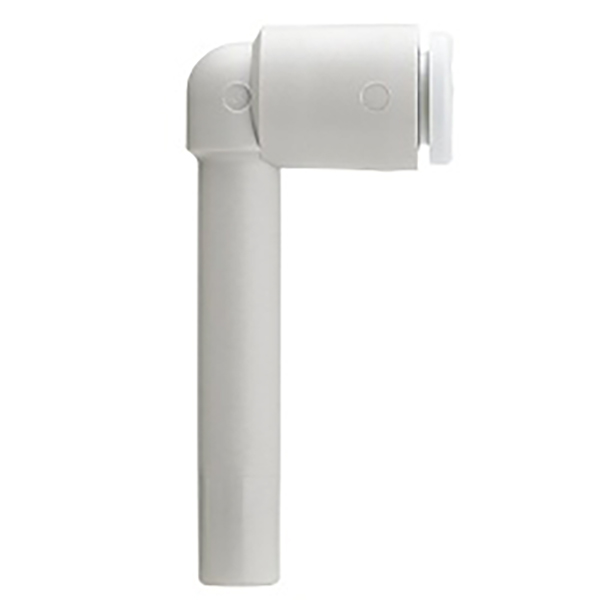

4.3 নন-রিডুকিং এক্সটেন্ডেড সংস্করণ (টিউব থেকে টিউব, থ্রেড নেই)
|
মডেল |
পোর্ট 1 ΦD |
পোর্ট 2 ΦD |
|
KQ2W23-99 |
3.2 |
3.2 |
|
KQ2W04-99 |
4 |
4 |
|
KQ2W06-99 |
6 |
6 |
|
KQ2W08-99 |
8 |
8 |
|
KQ2W10-99 |
10 |
10 |
|
KQ2W12-99 |
12 |
12 |
• সিলিন্ডার, ভ্যাকুয়াম জেনারেটর এবং সোলেনয়েড ভালভের জন্য যান্ত্রিক হস্তক্ষেপ এড়িয়ে চলুন; পাইপলাইনের দিক প্রসারিত এবং পুনর্নির্দেশ করা
• কমপ্যাক্ট অটোমেশন লাইনে রোবোটিক ভ্যাকুয়াম সাকশন কাপ সার্কিটের জন্য 90° বর্ধিত টিউবিং রাউটিং
• আসল SMC KQ2W এর সরাসরি প্রতিস্থাপন, খরচ কমানোর জন্য আমদানি প্রতিস্থাপন
• উল্লম্বভাবে এবং ফ্ল্যাট টিউব কাটুন, সিল করার গ্যারান্টি দেওয়ার জন্য সম্পূর্ণ নীচে ঢোকান।
• PTFE টেপ থ্রেডে আবৃত করা যেতে পারে; ফিটিং বডির ফাটল রোধ করতে থ্রেডগুলিকে বেশি আঁটসাঁট করবেন না।
• টিউব অপসারণ: সাদা রিলিজ রিং টিপুন এবং টিউবটি একই সাথে বাইরের দিকে টানুন।
