KQ2Y সিরিজ পুরুষ রান টি পুশ-ইন ফিটিং

SOLH KQ2Y সিরিজ পুরুষ রান টি পুশ-ইন ফিটিং | পরিষেবা টি বায়ুসংক্রান্ত সংযোগকারী

ব্র্যান্ড: SOLH by Richge Technology | SMC KQ2Y সমতুল্য পুরুষ রান টি (সার্ভিস টি) ওয়ান-টাচ ফিটিং

1. পণ্য ওভারভিউ

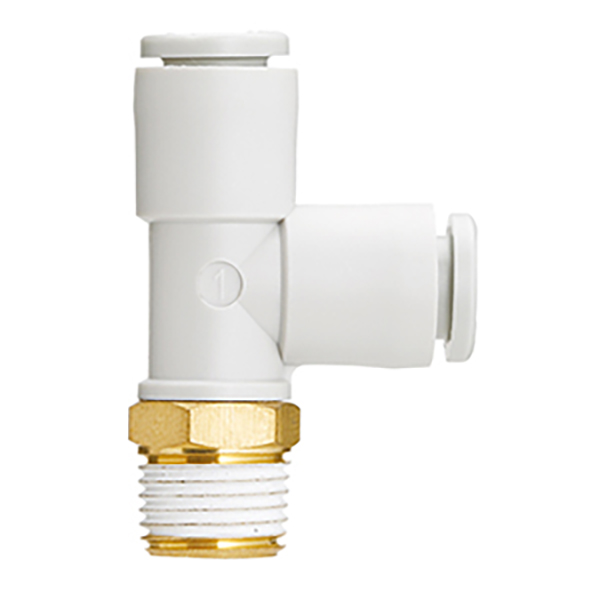

     KQ2Y হল SOLH KQ2 ওয়ান-টাচ ফিটিং সিরিজের পুরুষ রান টি (সাধারণত সার্ভিস টি নামে পরিচিত)। এর মূল কনফিগারেশন1টি পুরুষ থ্রেড ইনলেট + 2টি সমান-ব্যাসের পুশ-ইন আউটলেট. এটি প্রধান থ্রেডেড পোর্ট থেকে সরাসরি দুটি এয়ার টিউবকে শাখা দেয় এবং বায়ুসংক্রান্ত সিস্টেমে এটি সবচেয়ে ব্যাপকভাবে ব্যবহৃত শাখা ফিটিংগুলির মধ্যে একটি।

2. মডেল নামকরণের নিয়ম

  মডেল ব্রেকডাউন উদাহরণ:KQ2Y06-01AS
     KQ2: KQ2 সিরিজের দ্বিতীয় প্রজন্মের পুশ-ইন ফিটিং (হোয়াইট বডি)
     Y: রান টি, পুরুষ থ্রেড টি-টাইপ টি (1 থ্রেডেড ইনলেট, 2টি পুশ-ইন আউটলেট)
     06: পুশ-ইন আউটলেটগুলির জন্য টিউবিংয়ের বাইরের ব্যাস: φ6 মিমি
     01: পুরুষ থ্রেড স্পেসিফিকেশন (R18; মেট্রিক M3/M5/M6)
     একটি: বারবার সমাবেশ এবং disassembly জন্য gasket সীল; এস: প্রাক-প্রয়োগকৃত থ্রেড সিলান্ট, অ-পুনঃব্যবহারযোগ্য; N: নিকেল-ধাতুপট্টাবৃত জারা প্রতিরোধী

  উদাহরণ:KQ2Y04-M5A → M5 পুরুষ থ্রেড ইনলেট, ডুয়াল φ4 মিমি পুশ-ইন আউটলেট, গ্যাসকেট সিল।

3. গঠন এবং মূল বৈশিষ্ট্য

  3.1 টি-টাইপ স্ট্রাকচার (1 ইঞ্চি, 2 আউট)

     • ইনলেট: পুরুষ থ্রেড (মেট্রিক এম / ইম্পেরিয়াল আর), ভালভ, এয়ার সিলিন্ডার এবং প্রধান পাইপলাইনের সাথে সংযোগ করে

     • আউটলেট: PU / নাইলন টিউবিংয়ের জন্য 2টি সমান-ব্যাসের পুশ-ইন পোর্ট, টুল-মুক্ত সংযোগ

     • থ্রেড শেষ সমর্থন করে360° ঘূর্ণন. টিউবিংয়ের উপর মোচড়ের চাপ দূর করতে মাউন্ট করার পরে অভিযোজন অবাধে সামঞ্জস্য করা যেতে পারে।

  3.2 মূল সুবিধা

     • সেবা-বান্ধব নকশা: মূল পাইপ কাটার দরকার নেই। সহজ সার্কিট যোগ এবং রক্ষণাবেক্ষণের জন্য থ্রেডেড পোর্ট থেকে সরাসরি শাখা।

     • কমপ্যাক্ট এবং লাইটওয়েট: PBT প্লাস্টিক বডি + নিকেল-ধাতুপট্টাবৃত পিতলের থ্রেড, ছোট পায়ের ছাপ এবং কম ওজন।

     • ভ্যাকুয়াম সামঞ্জস্যপূর্ণ: -100kPa ভ্যাকুয়াম থেকে 1.0MPa পজিটিভ চাপ পর্যন্ত কাজ করে, ভ্যাকুয়াম সার্কিটের জন্য উপযুক্ত।

     • উচ্চ সিলিং কর্মক্ষমতা: এনবিআর সিলিং রিং। টাইপ A gasket বারবার disassembly অনুমতি দেয়; টাইপ এস প্রি-কোটেড সিল্যান্ট ফুটো প্রতিরোধ করে।

     • সহজ টিউব রিলিজ: বৃত্তাকার রিলিজ বোতাম। টিউব বাইরের প্রাচীর ক্ষতি ছাড়া টিউব অপসারণ টিপুন.

4. মডেল ও স্পেসিফিকেশন তালিকা

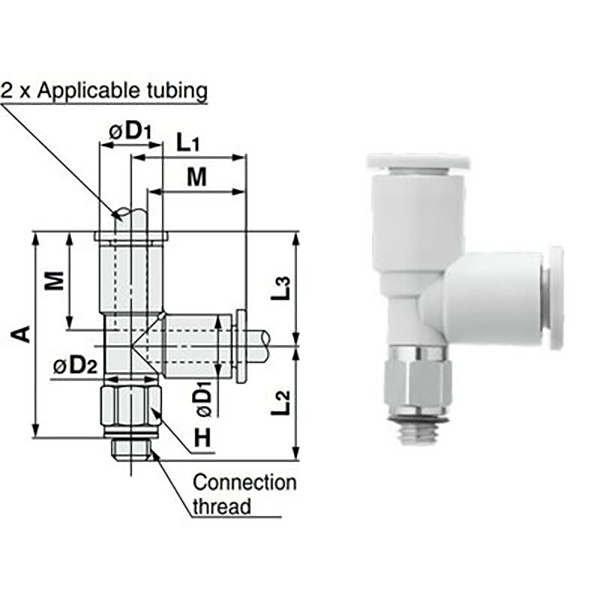

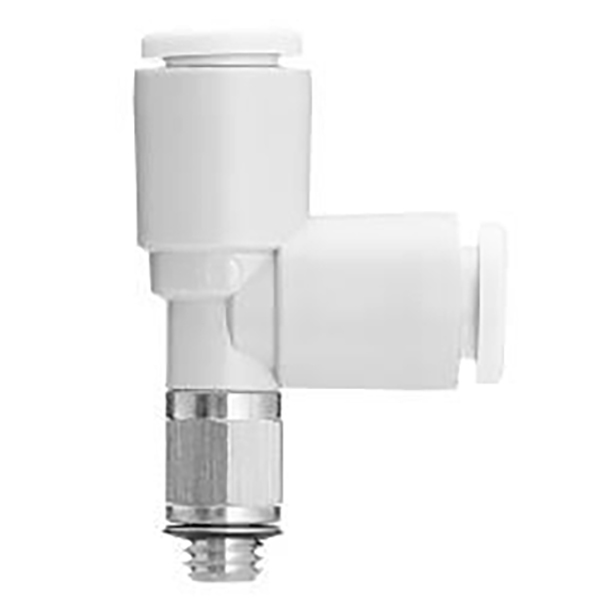

  4.1 মেট্রিক থ্রেড (M3/M5/M6)

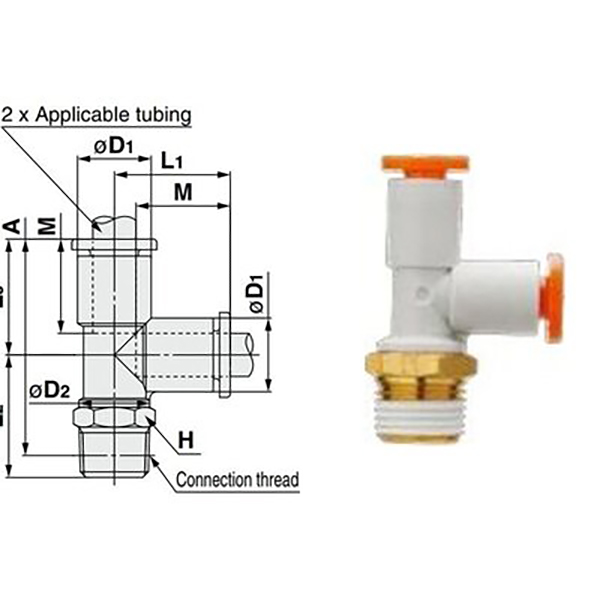

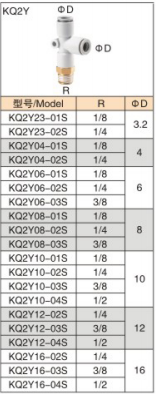

  4.2 ইম্পেরিয়াল পাইপ থ্রেড (R1/8 ~ R1/2, ইন্ডাস্ট্রি স্ট্যান্ডার্ড)

5. সাধারণ প্রযুক্তিগত স্পেসিফিকেশন (KQ2 সিরিজ স্ট্যান্ডার্ড)

6. নির্বাচন তুলনা: KQ2Y বনাম KQ2D বনাম KQ2T

7. নির্বাচন এবং ইনস্টলেশন নির্দেশিকা

  নির্বাচন নির্দেশিকা

     • সোলেনয়েড ভালভ / সিলিন্ডার পুরুষ থ্রেড পোর্ট থেকে শাখা → KQ2Y (যেমন KQ2Y06-01AS)

     • মধ্য-টিউবিং-এ 1-থেকে-2 বিভক্ত, কম শব্দের প্রয়োজন → KQ2D

     • স্ট্যান্ডার্ড ডান-কোণ বিভক্ত, খরচ-সংবেদনশীল প্রকল্প → KQ2T

  ইনস্টলেশন নোট

     • burrs ছাড়া ফ্ল্যাট টিউব কাটা. বায়ু ফুটো এড়াতে আপনি একটি ক্লিক শুনতে না হওয়া পর্যন্ত টিউবিং সম্পূর্ণরূপে ঢোকান।

     • টাইপ A (গ্যাসকেট) বারবার বিচ্ছিন্ন করা যেতে পারে; টাইপ S (প্রি-কোটেড সিল্যান্ট) বিচ্ছিন্ন করার পরে পুনরায় সিল করা প্রয়োজন।

     • ভ্যাকুয়াম অ্যাপ্লিকেশনের জন্য, স্থিতিশীল ভ্যাকুয়াম স্তর বজায় রাখতে NBR সিল সহ টাইপ A নির্বাচন করুন।

8. সাধারণ অ্যাপ্লিকেশন

     • সোলেনয়েড ভালভ আউটলেট ব্রাঞ্চিং: KQ2Y06-01AS দুটি এয়ার সিলিন্ডার সরবরাহ করার জন্য 5/2-ওয়ে সোলেনয়েড ভালভের R1/8 পোর্টে লাগানো হয়েছে।

     • সিঙ্ক্রোনাইজড সিলিন্ডার নিয়ন্ত্রণ: প্রধান R1/4 থ্রেডেড পোর্টে KQ2Y08-02AS ডুয়েল সিলিন্ডার সিঙ্ক্রোনাস অ্যাকচুয়েশনের জন্য দুটি φ8 টিউবে বিভক্ত।

     • ভ্যাকুয়াম সার্কিট রেট্রোফিট: ভ্যাকুয়াম জেনারেটর প্রধান থ্রেড পোর্ট থেকে ভ্যাকুয়াম সাকশন কাপ পর্যন্ত শাখা, রক্ষণাবেক্ষণ এবং পরিবর্তনের জন্য সহজ।
