বায়ুসংক্রান্ত উপাদান সিরিজ

বায়ুসংক্রান্ত সিলিন্ডার রড প্রান্তের জন্য SOLH Y টাইপ ডাবল ইয়ার ক্লিভিস জয়েন্ট, SMC/AirTAC অংশগুলির সাথে বিনিময়যোগ্য স্ট্যান্ডার্ড ফর্ক সংযোগকারী। অভ্যন্তরীণ থ্রেড M10×1.25-M27×2 ম্যাচিং 32-125mm বোর, পিন হোল φ10-27mm, ±5° একক প্লেন সুইং। কার্বন ইস্পাত কালো/গ্যালভানাইজড বা স্টেইনলেস স্টীল। ধাক্কা টান এবং উচ্চারিত প্রক্রিয়া উচ্চ লোড ভারবহন সঙ্গে একক কান লোড lugs জন্য আদর্শ.

বায়ুসংক্রান্ত সিলিন্ডার রড শেষ, নমনীয় বল মাথা ক্ষতিপূরণ সংযোগকারী জন্য SOLH F টাইপ ভাসমান জয়েন্ট. অক্ষীয়/রেডিয়াল মিসলাইনমেন্ট (অক্ষীয় ±1.5 মিমি, কৌণিক ±2°~±5°) শোষণ করে, পার্শ্ব বল দূর করে এবং সিলিন্ডার সীল রক্ষা করে। থ্রেড M6×1.0-M20×1.5 মিলে 16-100mm বোর, অ্যানোডাইজড অ্যালুমিনিয়াম বা 304 স্টেইনলেস। AirTAC F সিরিজ, SMC JAF/JAHF এর সাথে বিনিময়যোগ্য। প্রেস ফিটিং, সমাবেশ লাইন এবং দীর্ঘ স্ট্রোক প্রচারের জন্য আদর্শ।

বায়ুসংক্রান্ত সিলিন্ডার রড প্রান্তের জন্য SOLH U টাইপ ফিশ আই রড এন্ড বিয়ারিং, ±13°~±15° সুইং সহ 360° ইউনিভার্সাল আর্টিকুলেটেড জয়েন্ট। 2 মিমি সমঅক্ষীয় বিচ্যুতি পর্যন্ত ক্ষতিপূরণ দেয়, পার্শ্বীয় বল দূর করে এবং সিলিন্ডার সীল রক্ষা করে। থ্রেড M6×1.0-M27×2 ম্যাচিং 16-125 মিমি বোর, বিয়ারিং স্টিল/সেল্ফ লুব্রিকেটিং কপার/304 স্টেইনলেস অপশন। AirTAC F-U এবং SMC PHS বিনিময়যোগ্য। উচ্চ গতির, উদ্ভট এবং মাল্টি অ্যাঙ্গেল লোড মেকানিজমের জন্য আদর্শ।

SOLH সি-টাইপ স্ব-লকিং বায়ুসংক্রান্ত দ্রুত কাপলার, একক হাত অপারেশনের জন্য ইস্পাত বল স্ব-লক নকশা। NBR সিলিং, কাজের চাপ 0-1.0MPa। নিকেল ধাতুপট্টাবৃত ইস্পাত / প্লাস্টিকের বিকল্প. PP10~PP40, PF/PH/SP/SM সিরিজ Φ4×6~Φ8×12 PU টিউব এবং G1/4, G3/8, G1/2 থ্রেডের জন্য। SMC এবং AirTAC এর সাথে ক্রস ব্র্যান্ড বিনিময়যোগ্য। এয়ার কম্প্রেসার, এয়ার টুলস এবং ভ্যাকুয়াম জেনারেটর বায়ুসংক্রান্ত লাইনের জন্য ব্যাপকভাবে ব্যবহৃত হয়।

SOLH KQ2H ওয়ান টাচ স্ট্রেইট পুশ ইন ফিটিং, সরাসরি SMC KQ2H এর প্রতিস্থাপন। পিওএম বডি, নিকেল প্লেটেড ব্রাস থ্রেড, এনবিআর সিল। 1.0MPa পর্যন্ত সংকুচিত বায়ু এবং -95kPa পর্যন্ত ভ্যাকুয়ামের জন্য কাজ করে। Φ2-Φ16 PU/PA টিউব, মেট্রিক M & R টেপার থ্রেড, সমান-ব্যাস এবং হ্রাসকারী কনফিগারেশনগুলি কভার করে। ভ্যাকুয়াম জেনারেটর, মাইক্রো সিলিন্ডার এবং সীমাবদ্ধ অটোমেশন বায়ুসংক্রান্ত পাইপিংয়ের জন্য আদর্শ।

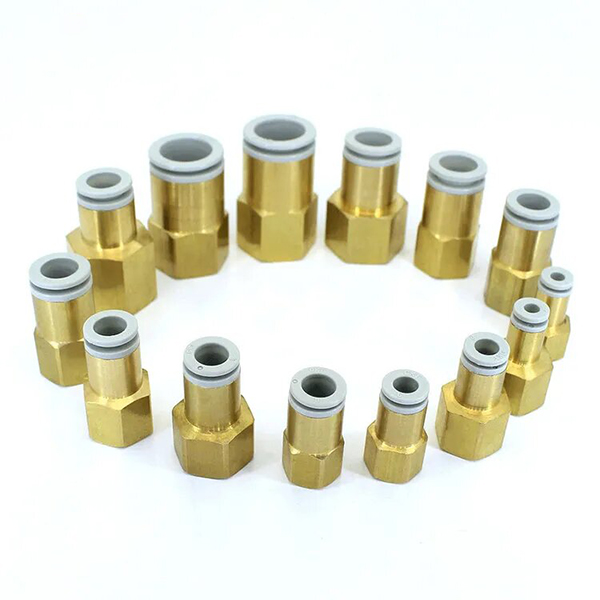

SOLH KQ2F ওয়ান টাচ পুশ ইন ফিটিং, সরাসরি SMC KQ2F এর প্রতিস্থাপন। নিকেল-ধাতুপট্টাবৃত ব্রাস বডি, NBR সিল, 1.0MPa পর্যন্ত সংকুচিত বায়ু ভ্যাকুয়াম (-0.1MPa) এর জন্য কাজ করে। PU/PA/FEP/PFA টিউবের এক প্রান্ত, এক প্রান্তের মহিলা থ্রেড M5/Rc1/8~Rc1/2। টাইট স্পেস পাইপিংয়ের জন্য কমপ্যাক্ট ঘূর্ণনযোগ্য নকশা, সোলেনয়েড ভালভ, সিলিন্ডার এবং অটোমেশন ভ্যাকুয়াম সার্কিটে ব্যাপকভাবে ব্যবহৃত হয়।

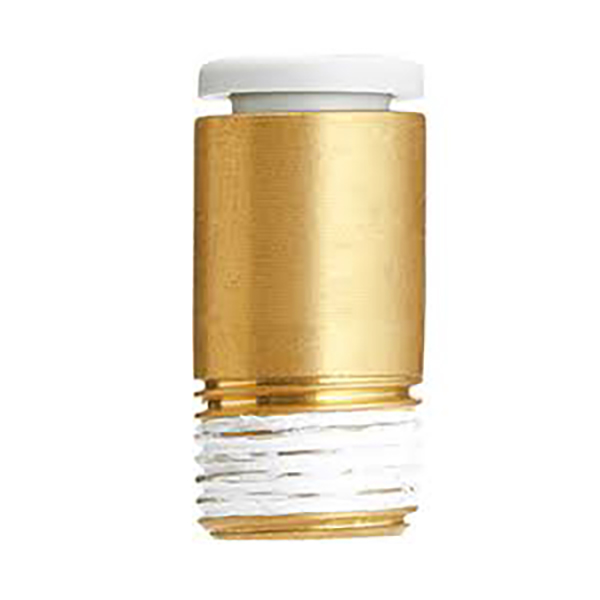

SOLH KQ2S ওয়ান টাচ পুশ ইন ফিটিং, সরাসরি SMC KQ2S প্রতিস্থাপন। নিকেল-ধাতুপট্টাবৃত ব্রাস বডি, এনবিআর সীল, 1.0MPa পর্যন্ত সংকুচিত বায়ু ভ্যাকুয়ামের (-0.1MPa) জন্য কাজ করে। পিইউ/পিএ টিউবের জন্য এক প্রান্ত, পুরুষ থ্রেডের প্রান্তটি রিসেস করা অভ্যন্তরীণ হেক্স সকেটের সাথে, টাইট স্পেসে হেক্স রেঞ্চকে শক্ত করতে সক্ষম করে। কমপ্যাক্ট ভালভ দ্বীপ, উচ্চ ঘনত্বের বায়ুসংক্রান্ত তারের এবং ভ্যাকুয়াম শোষণ সিস্টেমের জন্য দুর্দান্ত।

SOLH KQ2L ওয়ান টাচ 90° এলবো পুশ ইন ফিটিং, সরাসরি SMC KQ2L এর প্রতিস্থাপন। POM বডি, NBR সীল, 0~1.0MPa সংকুচিত বায়ু এবং 95kPa পর্যন্ত ভ্যাকুয়াম সমর্থন করে। একাধিক শৈলী: পুরুষ থ্রেড, সমান ব্যাসের কনুই, স্টেম কনুই এবং PU/PA টিউবের জন্য স্টেম কনুই হ্রাস করা। ভ্যাকুয়াম জেনারেটর, সোলেনয়েড ভালভ এবং অটোমেশন যন্ত্রপাতিতে স্থান-সংরক্ষণের জন্য 90° পাইপিংয়ের জন্য উপযুক্ত।

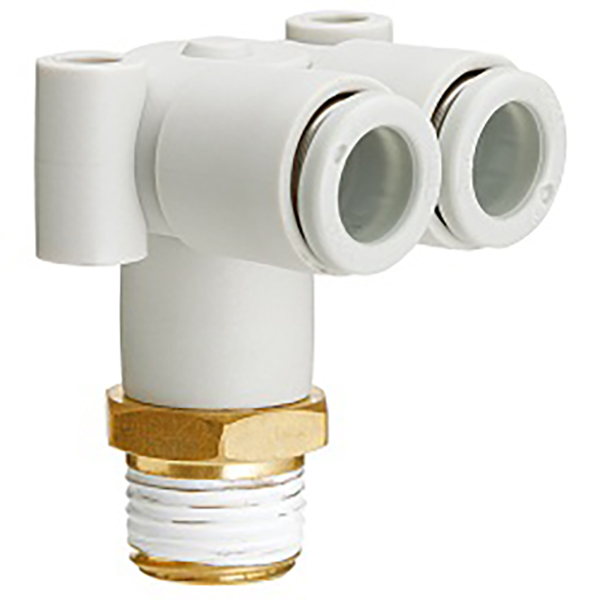

SOLH KQ2LU L-টাইপ 1 থেকে 2 জোড়া কনুই পুশ-ইন ফিটিং, SMC KQ2LU এর সাথে বিনিময়যোগ্য। সুষম বায়ুপ্রবাহের জন্য 90° এক খাঁড়ি দুটি আউটলেট ডিজাইন। POM বডি, নিকেল প্লেটেড ব্রাস থ্রেড এবং NBR সিল, 0~1.0MPa সংকুচিত বায়ু এবং -95kPa ভ্যাকুয়ামের জন্য কাজ করে। PU/PA টিউবিংয়ের জন্য একাধিক থ্রেড এবং সমান-ব্যাসের বিকল্প, রোবোটিক এন্ড ইফেক্টর এবং ভ্যাকুয়াম সাকশন কাপ শাখায় ব্যাপকভাবে ব্যবহৃত হয়।
