বায়ুসংক্রান্ত উপাদান সিরিজ

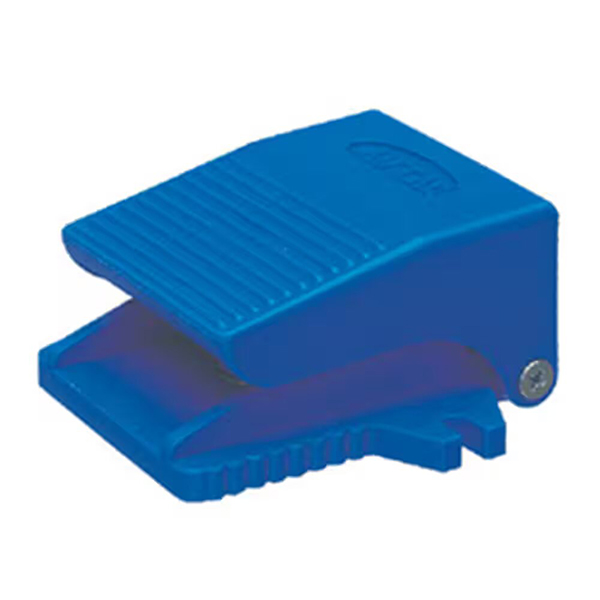

SOLH 3F বায়ুসংক্রান্ত ফুট প্যাডেল ভালভ, যার মধ্যে ভারী-শুল্ক ডাই-কাস্ট অ্যালুমিনিয়াম 3F এবং হালকা ওজনের প্লাস্টিক 3FM সংস্করণগুলি সরাসরি AirTAC প্রতিস্থাপনের জন্য। স্ব-উন্নত নির্ভুলতা সিলিং প্রযুক্তি এবং স্বয়ংক্রিয় ভর উৎপাদন দ্বারা সমর্থিত, বড় বার্ষিক চালানের সাথে পর্যাপ্ত স্পট স্টক রাখা হয়। স্ব-রিসেট এবং লকিং মোড এবং IP54 সুরক্ষা দিয়ে সজ্জিত, তারা ফিক্সচার ক্ল্যাম্পিং, একক-অভিনয় সিলিন্ডার এবং ভ্যাকুয়াম ব্রেকিং পরিবেশন করে, যা মেশিনিং এবং অটোমেশন ক্লায়েন্টদের স্থিরভাবে সরবরাহ করা হয়, লুব-মুক্ত সংকুচিত বায়ুর অধীনে উচ্চ-ফ্রিকোয়েন্সি ওয়ার্কশপ অপারেশনের জন্য পরিধান-প্রতিরোধী।

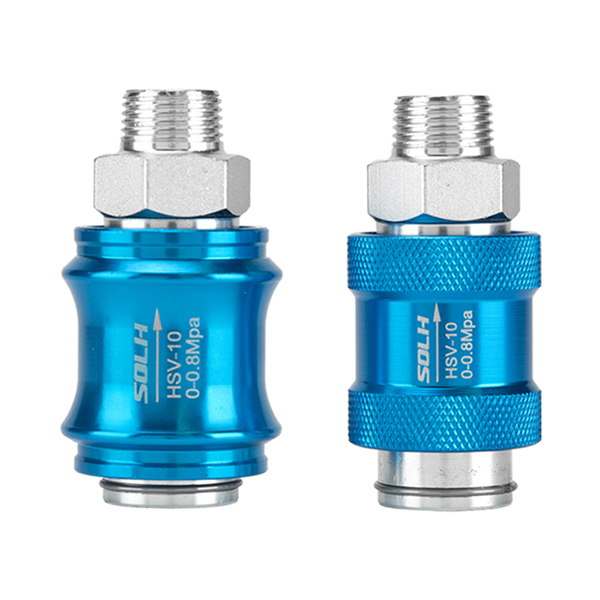

SOLH HSV সিরিজের 3/2-ওয়ে হ্যান্ড স্লাইড বায়ুসংক্রান্ত ভালভগুলি একটি ইনলাইন স্লিভ পুশ-পুল ইন্টিগ্রেটেড কাঠামো গ্রহণ করে, যা মূলধারার AirTAC HSV সিরিজের মাত্রিক বৈশিষ্ট্যের সাথে সম্পূর্ণ সামঞ্জস্যপূর্ণ এবং সমতুল্য দেশীয় প্রতিপক্ষের সাথে বিনিময়যোগ্য। রিটার্ন স্প্রিংস ছাড়াই ডিজাইন করা হয়েছে এবং যান্ত্রিক স্ব-লকিং পজিশনিং দিয়ে সজ্জিত, এই ভালভটি অক্ষীয় ধাক্কা এবং টান দিয়ে বায়ুপ্রবাহকে সুইচ করে: হাতাটিকে সামনে ঠেলে পি ইনলেট পোর্ট এবং স্বাভাবিক বায়ু সরবরাহের জন্য একটি কার্যকরী পোর্টকে সংযুক্ত করে; পিছনের দিকে টানলে বায়ু গ্রহণের সংযোগ বিচ্ছিন্ন হয় এবং স্বয়ংক্রিয়ভাবে পোর্ট A-কে বিল্ট-ইন R এক্সহস্ট পোর্টের সাথে সংযুক্ত করে যাতে পিছনের পাইপলাইন এবং অ্যাকচুয়েটরগুলির ভিতরে অবশিষ্ট চাপ দ্রুত বের হয়। এটি বায়ুসংক্রান্ত শাখা পাইপলাইন এবং সরঞ্জাম রক্ষণাবেক্ষণ কাজের জন্য প্রয়োজনীয় চাপ ত্রাণ ভালভের জন্য একটি নিবেদিত নিরাপত্তা শাট-অফ সুইচ হিসাবে কাজ করে। তিনটি স্ট্যান্ডার্ড পোর্ট কনফিগার করা হয়েছে: প্রধান কম্প্রেসড এয়ার ইনলেটের জন্য P, ডাউনস্ট্রিম নিউমেটিক কম্পোনেন্টে আউটপুটের জন্য A, এবং ভালভ বডির ভিতরে লুকানো একটি এমবেডেড বিল্ট-ইন R এক্সজস্ট পোর্ট। G1/8 পর্যন্ত G1 থ্রেড মাপ পর্যন্ত বিস্তৃত স্পেসিফিকেশন সরবরাহ করা হয়েছে, তিনটি থ্রেড লেআউট বিকল্পের সাথে যুক্ত করা হয়েছে (SF একক ভিতরের এবং একক বাইরের থ্রেড, SS ডাবল বাইরের থ্রেড, FF ডাবল ভিতরের থ্রেড); PT টেপার থ্রেড, G প্যারালাল থ্রেড এবং NPT থ্রেড গ্লোবাল পাইপিং স্ট্যান্ডার্ডের সাথে মানানসই করার জন্য নির্বাচনযোগ্য। হার্ড-অ্যানোডাইজড অ্যালুমিনিয়াম অ্যালয় ভালভ বডি, স্টেইনলেস স্টীল অ্যান্টি-রাস্ট স্পুল এবং উচ্চ-কার্যক্ষমতা সম্পন্ন এনবিআর নাইট্রিল রাবার সিলিং রিং দিয়ে নির্মিত, ভালভটি 0~1.0 MPa রেটেড কাজের চাপের মধ্যে ফিল্টার করা সংকুচিত বাতাসের অধীনে তৈলাক্তকরণ-মুক্ত অপারেশন সমর্থন করে এবং MPa 5 পর্যন্ত চাপ সহ্য করে। অপারেটিং পুশ-পুল ফোর্স মসৃণ অপারেশনের জন্য 18~25 N এ নিয়ন্ত্রিত হয় এবং যান্ত্রিক লকিং স্ট্রাকচার দুর্ঘটনাজনিত স্পর্শের কারণে প্রবাহিত বা বায়ু ফুটো ছাড়াই দৃঢ়ভাবে সেট অবস্থান বজায় রাখে। ডবল-অ্যাক্টিং সিলিন্ডারের ফরোয়ার্ড/ব্যাকওয়ার্ড স্যুইচিংয়ের জন্য ব্যবহৃত 4HV রোটারি হ্যান্ড ভালভ থেকে ভিন্ন, HSV সিরিজটি বিশেষভাবে পাইপলাইন অন-অফ এবং প্রেসার রিলিজের জন্য তৈরি করা হয়েছে। ইনস্টলেশনের জায়গা বাঁচাতে অতিরিক্ত মাউন্টিং বেস ছাড়াই এটি সরাসরি এয়ার পাইপলাইনের মধ্যে সিরিজে ইনস্টল করা যেতে পারে। সরঞ্জাম ওভারহল করার আগে বায়ু সরবরাহ বিচ্ছিন্ন করার জন্য ব্যাপকভাবে মোতায়েন করা হয়েছে, অটোমেশন টুলিংয়ের প্রধান এয়ার সার্কিট সুরক্ষা কাট-অফ, ভ্যাকুয়াম পাইপলাইন স্যুইচিং এবং ব্রাঞ্চ সার্কিট স্বাধীন বায়ু উত্স নিয়ন্ত্রণ, এটি কার্যকরভাবে রক্ষণাবেক্ষণের সময় অবশিষ্ট চাপের কারণে লুকানো বিপদগুলি দূর করে এবং সাইটের অপারেশনাল নিরাপত্তার গ্যারান্টি দেয়।

SOLH M5 সিরিজ 5/2-ওয়ে স্প্রিং রিটার্ন যান্ত্রিক দিকনির্দেশক ভালভ সমগ্র পণ্য লাইনআপ জুড়ে ইউনিফাইড M5×0.8 সূক্ষ্ম থ্রেড ইন্টারফেস গ্রহণ করে। এই কয়েল-মুক্ত বায়ুসংক্রান্ত ভালভগুলি সম্পূর্ণরূপে বাহ্যিক যান্ত্রিক অ্যাকিউয়েশন ফোর্সের উপর নির্ভর করে এয়ার চ্যানেলগুলি স্যুইচ করে এবং বাহ্যিক বল অপসারণ হয়ে গেলে বিল্ট-ইন স্প্রিংস দ্বারা স্বয়ংক্রিয়ভাবে রিসেট হয়। এগুলি সিলিন্ডার স্ট্রোক লিমিট পজিশনিং, ইন-পজিশন ফিডব্যাক সিগন্যাল ট্রান্সমিশন এবং স্বয়ংক্রিয় সরঞ্জামগুলিতে স্থানীয় ম্যানুয়াল বায়ুসংক্রান্ত স্যুইচিংয়ের জন্য ব্যাপকভাবে স্থাপন করা মূল ক্ষুদ্র বায়ুসংক্রান্ত সংকেত ট্রিগার উপাদান হিসাবে কাজ করে। সম্পূর্ণ সিরিজ দুটি প্রধান বিভাগ কভার করে: যান্ত্রিকভাবে সক্রিয় প্রকার (প্লাঙ্গার, রোলার লিভার, ইউনিডাইরেকশনাল রোলার) এবং ম্যানুয়ালি চালিত প্রকার (পুশবাটন, টগল লিভার, মাশরুম ইমার্জেন্সি বোতাম, রোটারি লক বোতাম), মূলধারার AirTAC M5 সিরিজের মেকানিক্যাল ভালভ-এর সাথে সম্পূর্ণভাবে পরিবর্তনযোগ্য। স্ট্যান্ডার্ড ফাইভ-পোর্ট লেআউটের মধ্যে রয়েছে P প্রধান এয়ার সাপ্লাই ইনলেট, ক্ষুদ্রাকৃতির ডাবল-অ্যাক্টিং সিলিন্ডারের সাথে সংযুক্ত A/B ওয়ার্কিং পোর্ট, এবং দুটি পৃথক সাইড এক্সজস্ট পোর্ট R1/R2 ক্ষুদ্র সাইলেন্সার ইনস্টলেশনের জন্য সংরক্ষিত এক্সস্টোস্ট নয়েজ কাটাতে এবং বাহ্যিক ধূলিকণাকে আটকাতে। একটি সুষম স্লাইডিং স্পুল গঠন গৃহীত হয়, যা বায়ু সরবরাহ ব্যাকপ্রেশার হস্তক্ষেপ থেকে প্রতিরোধী; অতি-সংবেদনশীল প্রতিক্রিয়া সহ স্থিতিশীল ভালভ স্যুইচিং সম্পূর্ণ করার জন্য শুধুমাত্র হালকা বাহ্যিক বল প্রয়োজন। বিভিন্ন কাজের অবস্থার জন্য একাধিক অ্যাকচুয়েশন হেডগুলি ঐচ্ছিক: অনমনীয় যোগাযোগের অবস্থান সনাক্তকরণের জন্য M5B স্ট্রেইট প্লাঙ্গার, ক্যাম এবং ব্যাফেলস দ্বারা ট্রিগার করা M5R ইউনিভার্সাল রোলার লিভার, একক-দিক সীমা অ্যান্টি-মিসঅপারেশনের জন্য ইউনিডাইরেশনাল রোলার M5L, এবং বিভিন্ন ম্যানুয়াল বোতাম এবং টগল ম্যানুয়াল স্টাইল এবং জরুরী নিয়ন্ত্রণের জন্য ম্যানুয়াল স্টাইল। হার্ড অ্যানোডাইজড অ্যালুমিনিয়াম ভালভ বডি এবং পরিধান-প্রতিরোধী NBR নাইট্রিল রাবার সিল দিয়ে নির্মিত, ভালভগুলি 0.05~ 0.8 MPa এর মধ্যে ফিল্টার করা সংকুচিত বাতাসের অধীনে তৈলাক্তকরণ-মুক্ত অপারেশন সমর্থন করে, 10 মিলিয়ন সুইচিং চক্রের বেশি পরিষেবা জীবন নিয়ে গর্ব করে৷ কাস্টম মাল্টি-স্টেশন ম্যানিফোল্ড বেস (M5M সিরিজ) সেন্ট্রালাইজড এয়ার ফিডিং এবং মডুলার ইন্টিগ্রেটেড ইন্সটলেশনের জন্য উপলব্ধ, একত্রে ম্যাচিং অ্যাডাপ্টার, মাইক্রো সাইলেন্সার এবং দ্রুত সংযোগকারী। 3/2-ওয়ে S3 পাইলট ভালভ থেকে আলাদা, এই 5-পোর্ট M5 সিরিজটি সরাসরি ছোট ডাবল-অ্যাক্টিং সিলিন্ডার বা আউটপুট পাইলট সিগন্যাল চালাতে পারে প্রধান সোলেনয়েড ভালভগুলিকে সক্রিয় করতে। সাধারণ পরিস্থিতিতে অ্যাসেম্বলি ফিক্সচার ইন-প্লেস ডিটেকশন, সিলিন্ডার ট্রাভেল অটোমেটিক রিভার্সিং, অন-সাইট ম্যানুয়াল ডিবাগিং এবং ছোট অটোমেশন নিউমেটিক লজিক সিগন্যাল ট্রিগারিং অন্তর্ভুক্ত।

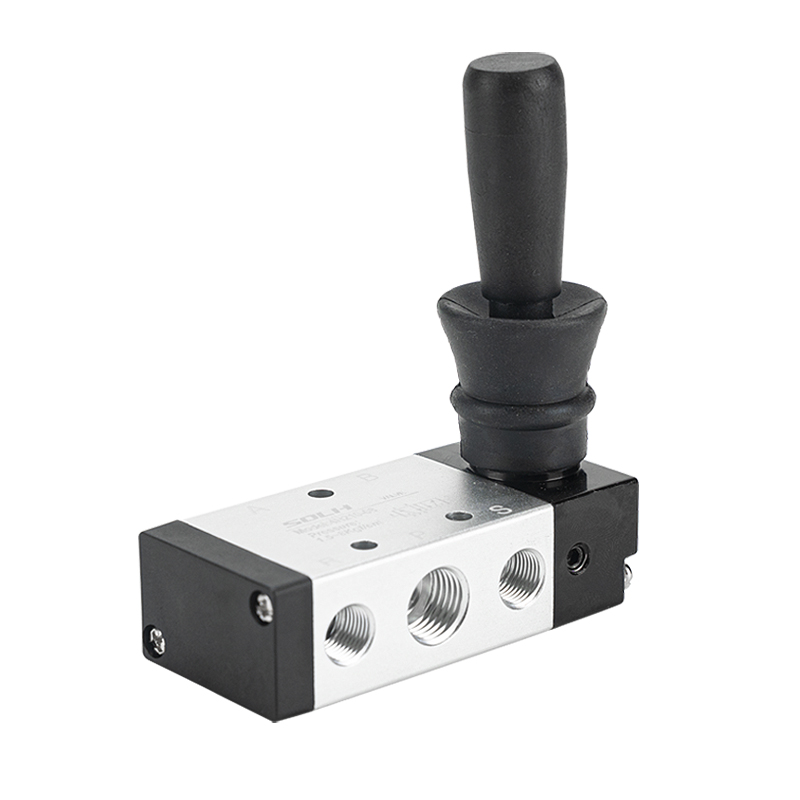

SOLH 4H সিরিজের হ্যান্ড লিভার দিকনির্দেশক কন্ট্রোল ভালভগুলি 5/2-পজিশন এবং 5/3-পজিশন কনফিগারেশনগুলিকে কভার করে মূলধারার শিল্প মান অনুসারে তৈরি করা হয়েছে। ইলেক্ট্রোম্যাগনেটিক কয়েল বা বায়ুসংক্রান্ত পাইলট সংকেত ছাড়াই ম্যানুয়াল লিভার ম্যানিপুলেশন দ্বারা সম্পূর্ণরূপে পরিচালিত, এই স্পুল-টাইপ ম্যানুয়াল ভালভগুলি অন-সাইট ইকুইপমেন্ট কমিশনিং, জরুরী নিরাপত্তা শাটডাউন এবং ডাবল-অ্যাক্টিং সিলিন্ডারের ইনচিং নিয়ন্ত্রণের জন্য ব্যাপকভাবে গৃহীত হয়। উচ্চ-শক্তির অ্যালুমিনিয়াম অ্যালয় হাউজিং এবং নির্ভুল স্পুল অ্যাসেম্বলি দিয়ে নির্মিত, দুটি পজিশনিং স্ট্রাকচার ঐচ্ছিক: স্বয়ংক্রিয় স্প্রিং রিটার্ন এবং স্টিল বল যান্ত্রিক লকিং। গুরুত্বপূর্ণভাবে, মাউন্টিং মাত্রাগুলি 4V সোলেনয়েড ভালভ এবং 4A বায়ুচালিত ভালভের সাথে সম্পূর্ণ সামঞ্জস্যপূর্ণ, যা স্ট্যান্ডার্ড বায়ুসংক্রান্ত সিস্টেমে বৈদ্যুতিক, বায়ুসংক্রান্ত এবং ম্যানুয়াল নিয়ন্ত্রণ মোডগুলির মধ্যে সরাসরি বিনিময় এবং নমনীয় স্যুইচিং সক্ষম করে। ফাইভ-পোর্ট লেআউট আন্তর্জাতিক সাধারণ স্পেসিফিকেশন মেনে চলে: P প্রধান সংকুচিত এয়ার সাপ্লাই ইনলেট হিসেবে কাজ করে; বন্দর A এবং B দুটি ডাবল-অ্যাক্টিং সিলিন্ডারের দুটি গহ্বরের সাথে সংযোগ স্থাপন করে যা এক্সটেনশন এবং প্রত্যাহার আন্দোলন পরিচালনা করে; R এবং S হল নিষ্কাশন পোর্ট যা স্ট্যান্ডার্ড সাইলেন্সারগুলির সাথে কম নিষ্কাশন শব্দের সাথে সামঞ্জস্যপূর্ণ। 5/2-পজিশন মডেলের জন্য, স্প্রিং-রিসেট ভেরিয়েন্ট স্বয়ংক্রিয়ভাবে রিবাউন্ড হয়ে যায় যখন লিভারটি রিলিজ করা হয় অনাকাঙ্ক্ষিত ক্রমাগত ক্রিয়াগুলির বিরুদ্ধে নির্বোধ সুরক্ষা প্রদান করতে; স্ব-লকিং সংস্করণগুলি স্টিল বলের অবস্থানের মাধ্যমে স্পুল পজিশনকে সুরক্ষিত করে এবং ম্যানুয়াল স্যুইচিং না হওয়া পর্যন্ত আটকে থাকে, দীর্ঘমেয়াদী স্থায়ী কাজের অবস্থার জন্য আদর্শ। সমস্ত 5/3-পজিশন ইউনিট তিনটি কনফিগারযোগ্য নিরপেক্ষ মোড সহ দ্বৈত স্থিতিশীল বল অবস্থান গ্রহণ করে। ক্লোজড সেন্টার (টাইপ সি) সিলিন্ডার লক করতে এবং উল্লম্বভাবে মাউন্ট করা অ্যাকচুয়েটরগুলির পতন রোধ করতে সমস্ত পোর্ট সিল করে; এক্সহস্ট সেন্টার (টাইপ সি) চাপ উপশমের জন্য A/B পোর্টগুলিকে ভেন্ট করে, ম্যানুয়াল পরীক্ষার সময় বিনামূল্যে সিলিন্ডার ভাসতে দেয়; প্রেসার সেন্টার (টাইপ পি) সিঙ্ক্রোনাস ক্ল্যাম্পিং এবং বল ভারসাম্য নিয়ন্ত্রণের জন্য উভয় কার্যকারী পোর্টে সংকুচিত বায়ু সরবরাহ করে। তৈলাক্তকরণ-মুক্ত অবস্থায় 0.15~0.8 MPa-এর মধ্যে ফিল্টার করা সংকুচিত বাতাসে চলমান, ভালভগুলি -20℃ থেকে +70℃-এ অবিচলিতভাবে কাজ করে। একাধিক থ্রেড বিকল্প সহ উপলব্ধ স্পেসিফিকেশন 4H200 থেকে 4H400 পর্যন্ত। বৈদ্যুতিক উপাদানগুলি ছাড়া, ভালভগুলি স্পার্ক-মুক্ত অন্তর্নিহিত বিস্ফোরণ প্রতিরোধের বৈশিষ্ট্যযুক্ত, দাহ্য, ধুলাবালি এবং উচ্চ-ঝুঁকিপূর্ণ উত্পাদন সাইটের জন্য উপযুক্ত। তারা প্যানেল মাউন্টিং এবং বেস ইনস্টলেশন সমর্থন করে, প্রায়শই প্রোডাকশন লাইন ম্যানুয়াল কমিশনিং, জরুরী বায়ুসংক্রান্ত সার্কিট কাট-অফ, নিরাপত্তা ইন্টারলক লুপ এবং স্বয়ংক্রিয় নিয়ন্ত্রণ ভালভের রিট্রোফিটিং প্রতিস্থাপনের জন্য প্রয়োগ করা হয়।

SOLH 3L সিরিজ 3/2-ওয়ে হ্যান্ড পুল ডিরেকশনাল কন্ট্রোল ভালভগুলি স্বয়ংক্রিয় স্প্রিং রিটার্নের সাথে সজ্জিত একটি ডিফল্ট সাধারনভাবে বন্ধ (NC) কাঠামো সহ স্ট্যান্ডার্ড শিল্প স্পেসিফিকেশন অনুসরণ করে। সোজা অক্ষীয় পুশ-পুল হ্যান্ডেল মুভমেন্টের মাধ্যমে পরিচালিত, এই ম্যানুয়াল বায়ুসংক্রান্ত ভালভের জন্য কোনও বৈদ্যুতিক অংশ বা বায়ুসংক্রান্ত ড্রাইভ সংকেত প্রয়োজন হয় না, এটি বায়ুসংক্রান্ত সার্কিটের জন্য একটি অভ্যন্তরীণভাবে নিরাপদ ম্যানুয়াল সুইচিং উপাদান তৈরি করে। এটি একক-অভিনয় সিলিন্ডার অ্যাকচুয়েশন, সার্কিট অন-অফ সুইচিং, ইঞ্চিং কমিশনিং এবং নিরাপত্তা ইন্টারলক সিস্টেমের জন্য ব্যাপকভাবে স্থাপন করা হয়, বিশেষত ফিল্ড ডিবাগিং, জরুরী কাট-অফ এবং বিস্ফোরণ-প্রবণ কাজের পরিবেশের জন্য আদর্শ। থ্রি-পোর্ট লেআউট সার্বজনীন শিল্প মান মেনে চলে: প্রধান কম্প্রেসড এয়ার ইনলেটের জন্য P, সিঙ্গেল-অ্যাক্টিং সিলিন্ডার সংযোগকারী ওয়ার্কিং আউটপুট পোর্টের জন্য A এবং এক্সজস্ট নয়েজ কমাতে স্ট্যান্ডার্ড সাইলেন্সারের সাথে সামঞ্জস্যপূর্ণ এক্সহস্ট পোর্টের জন্য। স্বাভাবিক রিলিজ স্ট্যাটাসের অধীনে, বিল্ট-ইন রিটার্ন স্প্রিং পি ইনলেট সিল করার জন্য নির্ভুল স্পুল টিপে; পোর্ট A বন্ধ নিরাপদ অবস্থা বজায় রাখার জন্য চাপ উপশমের জন্য R এর সাথে লিঙ্ক করে। হ্যান্ডেলের ম্যানুয়াল টেনে সিলিন্ডার চলাচলের জন্য বায়ু সরবরাহের জন্য P এবং A পোর্ট সংযোগ করতে স্পুলটিকে স্থানান্তরিত করে। একবার রিলিজ হলে, স্প্রিং অবিলম্বে ভালভ রিসেট করে, বায়ু গ্রহণের পরিমাণ হ্রাস করে এবং অনিচ্ছাকৃত ক্রমাগত অপারেশন রোধ করতে অবশিষ্ট চাপকে ক্লান্ত করে। মজবুত অ্যালুমিনিয়াম অ্যালয় হাউজিং এবং কম-ঘর্ষণ নির্ভুল স্পুল দিয়ে নির্মিত, ভালভ স্থিতিশীল সিলিং কার্যকারিতা সহ তৈলাক্তকরণ-মুক্ত অপারেশন সমর্থন করে। কমপ্যাক্ট 3L100 থেকে হেভি-ডিউটি ​​3L400 কভার থ্রেড স্পেসিফিকেশন M5, G1/8, G1/4, G3/8 এবং G1/2 পর্যন্ত চার আকারের গ্রেড; PT, NPT এবং G থ্রেড বিকল্পগুলি বিশ্বব্যাপী ইনস্টলেশন চাহিদা মেটাতে উপলব্ধ। ভালভটি প্যানেল মাউন্টিং এবং বেস মাউন্টিং সমর্থন করে, ম্যানুয়াল এবং নিউমেটিক কন্ট্রোল মোডগুলির মধ্যে বিরামবিহীন আদান-প্রদানের জন্য 3A বায়ুচালিত ভালভের সাথে অভিন্ন ইনস্টলেশন মাত্রা ভাগ করে। কোনো বৈদ্যুতিক উপাদান ছাড়াই, এটি দাহ্য, ধুলোবালি এবং আর্দ্র কর্মশালার জন্য উপযুক্ত স্পার্ক-মুক্ত অপারেশন সরবরাহ করে, যা সাধারণত ম্যানুয়াল ক্ল্যাম্পিং, ইজেকশন সিলিন্ডার নিয়ন্ত্রণ, সরঞ্জাম রক্ষণাবেক্ষণ সুরক্ষা লকআউট এবং 3A পাইলট ভালভের সাথে যুক্ত ম্যানুয়াল-নিউমেটিক লজিক নিয়ন্ত্রণ ব্যবস্থার জন্য ব্যবহৃত হয়।

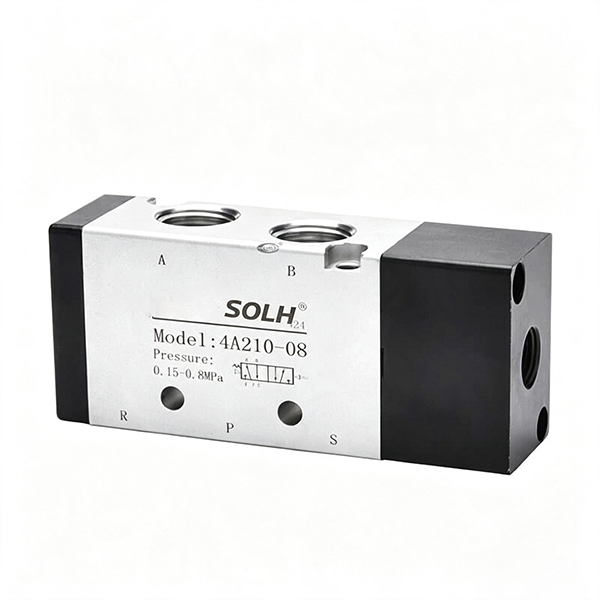

SOLH 4A সিরিজ 5/2-ওয়ে এবং 5/3-ওয়ে এয়ার-অপারেটেড ডিরেকশনাল কন্ট্রোল ভালভ হল ক্লাসিক 4V ইলেক্ট্রোম্যাগনেটিক সোলেনয়েড ভালভ সিরিজের সম্পূর্ণ বায়ুসংক্রান্ত প্রতিরূপ। ভিতরে কোন কয়েল বা বৈদ্যুতিক অংশ ছাড়াই সম্পূর্ণরূপে বাহ্যিক বায়ুসংক্রান্ত নিয়ন্ত্রণ সংকেত দ্বারা চালিত, এই ভালভ অন্তর্নিহিত বিস্ফোরণ-প্রমাণ নিরাপত্তা অর্জন করে এবং নন-ইলেকট্রিক নিউম্যাটিক লুপ, বিপজ্জনক বিস্ফোরক এলাকা এবং নিরাপত্তা ইন্টারলক সিস্টেমের জন্য মূল নিয়ন্ত্রণ ইউনিট হিসাবে কাজ করে। এটি উচ্চ-নির্ভুল স্পুল কনফিগারেশন এবং শক্তিশালী অ্যালুমিনিয়াম অ্যালয় হাউজিং গ্রহণ করে, অভিন্ন ইনস্টলেশন মাত্রা এবং ফ্লো বৈশিষ্ট্যগুলিকে 4V সিরিজের সাথে বিরামহীন সরাসরি প্রতিস্থাপন এবং বৈদ্যুতিক-চালিত এবং ফুল-নিউমেটিক কন্ট্রোল স্কিমগুলির মধ্যে আপগ্রেড করার জন্য ভাগ করে নেয়। স্ট্যান্ডার্ড ফাইভ-পোর্ট লেআউট ইন্ডাস্ট্রি সার্বজনীন স্পেসিফিকেশন অনুসরণ করে: প্রধান এয়ার সাপ্লাই ইনলেটের জন্য P, এক্সটেনশন এবং রিট্র্যাকশন রেগুলেশনের জন্য ডাবল-অ্যাক্টিং সিলিন্ডারের দুটি চেম্বারের সাথে সংযুক্ত ওয়ার্কিং পোর্ট হিসাবে A এবং B, অপারেশনাল নয়েজ কমাতে স্ট্যান্ডার্ড সাইলেন্সারের সাথে সামঞ্জস্যপূর্ণ নিষ্কাশন পোর্ট হিসাবে R এবং S। 5/2-ওয়ে লাইনআপ একক বায়ুসংক্রান্ত নিয়ন্ত্রণ এবং ডবল বায়ুসংক্রান্ত নিয়ন্ত্রণ বিকল্প সরবরাহ করে। একক বায়ু-নিয়ন্ত্রিত মডেলগুলি নিয়ন্ত্রণ বায়ু সংকেত পাওয়ার পরে স্যুইচ করে এবং ব্যর্থ-নিরাপদ সুরক্ষা প্রদানের জন্য নিয়ন্ত্রণ চাপ অদৃশ্য হয়ে গেলে বিল্ট-ইন স্প্রিংস দ্বারা স্বয়ংক্রিয়ভাবে পুনরায় সেট হয়। ডাবল এয়ার-নিয়ন্ত্রিত ভেরিয়েন্টে কোনো রিটার্ন স্প্রিং নেই এবং কন্ট্রোল এয়ার সংযোগ বিচ্ছিন্ন হওয়ার পর বর্তমান স্পুল পজিশনকে ক্রমাগতভাবে লক করে রাখে, দীর্ঘমেয়াদী পজিশনিং এবং টেকসই কন্ট্রোল এয়ার ইনপুট ছাড়াই চাপ ধরে রাখতে সহায়তা করে। 5/3-ওয়ে সংস্করণগুলি তিনটি নির্বাচনযোগ্য নিরপেক্ষ কনফিগারেশনের সাথে একচেটিয়াভাবে দ্বিগুণ বায়ুচালিত: বন্ধ কেন্দ্র (টাইপ সি) সিলিন্ডার লক করতে এবং উল্লম্ব পতন রোধ করতে সমস্ত পোর্ট সিল করে; নিষ্কাশন কেন্দ্র (টাইপ ই) চাপ প্রকাশ এবং ম্যানুয়াল কমিশনিংয়ের জন্য বায়ুমণ্ডলে A/B পোর্টগুলিকে প্রবাহিত করে; চাপ কেন্দ্র (টাইপ পি) সিঙ্ক্রোনাস ক্ল্যাম্পিং এবং ভারসাম্য সামঞ্জস্য করার জন্য উভয় কার্যকারী পোর্টে সংকুচিত বায়ু ফিড করে। 0.15~0.8 MPa কাজের চাপের মধ্যে ফিল্টার করা সংকুচিত বাতাসের জন্য উপযুক্ত, পুরো সিরিজটি তৈলাক্তকরণ-মুক্ত অপারেশন সমর্থন করে এবং -20℃ থেকে +70℃ পর্যন্ত নির্ভরযোগ্যভাবে কাজ করে। রাসায়নিক উদ্ভিদ, পেইন্টিং ওয়ার্কশপ, খনির এবং অন্যান্য বিস্ফোরণ-ঝুঁকিপূর্ণ পরিবেশে ব্যাপকভাবে প্রয়োগ করা হয়, এটি ডাবল-অ্যাক্টিং সিলিন্ডারের জন্য সম্পূর্ণ বায়ুসংক্রান্ত লজিক নিয়ন্ত্রণ ব্যবস্থা তৈরি করতে যান্ত্রিক ভালভ, হাতে-চালিত ভালভ এবং এয়ার পাইলট ভালভের সাথে সহযোগিতা করে।

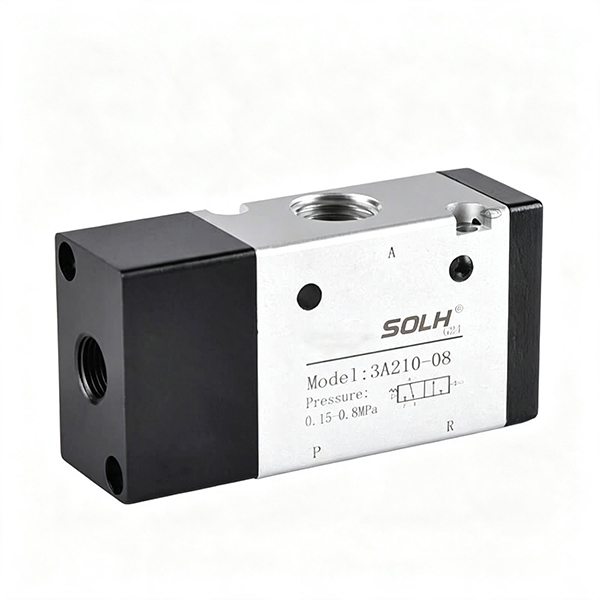

SOLH 3A সিরিজ 3/2-ওয়ে বাহ্যিকভাবে বায়ুচালিত দিকনির্দেশক নিয়ন্ত্রণ ভালভগুলি মূলধারার শিল্পের মান অনুযায়ী তৈরি করা হয়। কোনো ইলেক্ট্রোম্যাগনেটিক কয়েল ছাড়াই সম্পূর্ণরূপে বায়ুসংক্রান্ত সংকেত ইনপুট দ্বারা চালিত, এই সিরিজটি একক-অভিনয় বায়ুসংক্রান্ত সিলিন্ডারের এক্সটেনশন, প্রত্যাহার এবং চাপ ধারণকে নিয়ন্ত্রণ করার জন্য ইঞ্জিনিয়ার করা হয়েছে। এটি সমস্ত-ইলেকট্রিক-মুক্ত বায়ুসংক্রান্ত সার্কিট, বিপজ্জনক বিস্ফোরক বায়ুমণ্ডল এবং ব্যর্থ-নিরাপদ শিল্প যন্ত্রপাতিগুলির জন্য গুরুত্বপূর্ণ নিরাপত্তা নিয়ন্ত্রণ উপাদান হিসাবে কাজ করে। স্ট্যান্ডার্ড থ্রি-পোর্ট লেআউট সর্বজনীন শিল্প সংজ্ঞা অনুসরণ করে: প্রধান কম্প্রেসড এয়ার সাপ্লাই ইনলেটের জন্য P, একক-অভিনয় সিলিন্ডারের সাথে সরাসরি সংযুক্ত ওয়ার্কিং আউটলেটের জন্য এবং চাপ রিলিফ এবং দ্রুত স্প্রিং রিসেটের জন্য নিষ্কাশন পোর্টের জন্য R। দুটি নিয়ন্ত্রণ কনফিগারেশন উপলব্ধ। একক বায়ুসংক্রান্ত নিয়ন্ত্রণ মডেল (3A×10) বাহ্যিক বায়ু সংকেত প্রাপ্তির পরে সুইচ করে এবং ব্যর্থ-নিরাপদ রিসেট কার্যকারিতা নিশ্চিত করার জন্য নিয়ন্ত্রণ বায়ু সংকেত সরানো হলে বিল্ট-ইন স্প্রিংসের মাধ্যমে স্বয়ংক্রিয়ভাবে রিসেট হয়। ডাবল নিউম্যাটিক কন্ট্রোল ভেরিয়েন্ট (3A×20) ল্যাচিং স্পুল স্ট্রাকচার গ্রহণ করে, দীর্ঘমেয়াদী ক্ল্যাম্পিং এবং পজিশনিং বজায় রাখার জন্য কন্ট্রোল এয়ার সংযোগ বিচ্ছিন্ন হওয়ার পরেও ভালভের অবস্থানকে অবিরাম লক করে। উচ্চ-শক্তির অ্যালুমিনিয়াম অ্যালয় ভালভ বডি এবং স্পষ্টতা-মেশিনযুক্ত স্পুল দিয়ে তৈরি, ভালভগুলি 0.15~ 0.8 MPa এর কাজের চাপের পরিসরের মধ্যে 40 μm এর উপরে পরিস্রাবণ নির্ভুলতার সাথে ফিল্টার করা সংকুচিত বাতাসের অধীনে তেল-মুক্ত অপারেশন সমর্থন করে। মিনিয়েচার 3A100 থেকে হেভি-ডিউটি ​​হাই-ফ্লো 3A400 কভার M5 থেকে G1/2 থ্রেড কানেকশন পর্যন্ত চার মাত্রিক স্পেসিফিকেশন, এবং এনপিটি থ্রেড বিদেশী প্রকল্পের জন্য ঐচ্ছিক। অভ্যন্তরীণ বৈদ্যুতিক যন্ত্রাংশ ছাড়া, ভালভের অভ্যন্তরীণ বিস্ফোরণ-প্রমাণ কার্যকারিতা রয়েছে, যা জ্বলন্ত, ধুলোবালি এবং আর্দ্র কাজের পরিবেশের জন্য পুরোপুরি উপযুক্ত। এটি মডুলার ভালভ ব্যাঙ্কগুলির জন্য র্যান্ডম মাল্টি-এঙ্গেল ইনস্টলেশন এবং ম্যানিফোল্ড সমাবেশকে সমর্থন করে, ওয়ার্কপিস ক্ল্যাম্পিং মেকানিজম, বায়ুসংক্রান্ত নিরাপত্তা ইন্টারলক সিস্টেম এবং দীর্ঘ-মেয়াদী পজিশনিং স্টেশনগুলিতে ব্যাপকভাবে স্থাপন করা হয়।
