এয়ার সিলিন্ডার

SOLH SDA বর্গক্ষেত্র অতি-পাতলা কমপ্যাক্ট সিলিন্ডার একটি অর্থনৈতিক কমপ্যাক্ট বায়ুসংক্রান্ত অ্যাকুয়েটর। এর শরীরের দৈর্ঘ্য স্ট্যান্ডার্ড টাই রড সিলিন্ডারের মাত্র 1/2~1/3 এবং স্থান বাঁচাতে এমবেডেড ইনস্টলেশন সমর্থন করে। মাউন্টিং মাত্রা Airtac ACQ এবং SMC CQ2 সিরিজের সাথে বিনিময়যোগ্য। এটি ব্যাপক ভেরিয়েন্ট অফার করে: ডাবল অ্যাক্টিং, SSA/STA সিঙ্গেল স্প্রিং রিটার্ন, SDAD টুইন রড, SDAJ অ্যাডজাস্টেবল স্ট্রোক এবং SDAS ম্যাগনেট-সজ্জিত মডেল। উভয় প্রান্তে অন্তর্নির্মিত রাবার বাম্পার শক শোষণ করে এবং শব্দ কমায়। গ্রীস-সঞ্চিত কম ঘর্ষণ সীল দীর্ঘমেয়াদী তেল-মুক্ত অপারেশন সক্ষম করে। বোরের মাপ φ12~100mm, শর্ট-স্ট্রোক পুশিং, ক্ল্যাম্পিং এবং পজিশনিং এর জন্য উপযুক্ত, 3C অটোমেশন, প্যাকেজিং যন্ত্রপাতি এবং ফিক্সচারে ব্যাপকভাবে প্রয়োগ করা হয়েছে স্থান-সীমিত সরঞ্জামের জন্য একটি সাশ্রয়ী-কার্যকর সমাধান।

SOLH RQ পাতলা সিলিন্ডার SMC RQ/RDQ সিরিজের সাথে বিনিময়যোগ্য। এটি CQ2 রাবার বাফারের 3 গুণ শক্তি শোষণ ক্ষমতা এবং 50% কম অপারেটিং নয়েজ সহ উদ্ভাবনী রিংলেস বিল্ট-ইন এয়ার কুশন কাঠামো গ্রহণ করে। অতি-পাতলা বর্গাকার ব্যারেলটি প্রচলিত এয়ার কুশন পাতলা সিলিন্ডারের চেয়ে 20% ছোট এবং সরাসরি আপগ্রেড প্রতিস্থাপনের জন্য মাউন্টিং ডাইমেনশন CQ2 এবং CQS-এর সাথে মানানসই। ভেরিয়েন্টগুলি নন-ম্যাগনেটিক RQ, চুম্বক-সজ্জিত RDQ এবং উল্লম্ব লোড অ্যান্টি-ড্রপের জন্য লকযোগ্য RLQ কভার করে। 50~ 500mm/s এ অবিচ্ছিন্ন উচ্চ-গতির প্রতিদানের জন্য উপযুক্ত। বোরের মাপ φ20~100mm এবং তেল-মুক্ত অপারেশন সমর্থন করে। উচ্চ-সাইকেল অটোমেশন লোডিং/আনলোডিং, স্পষ্টতা ক্ল্যাম্পিং এবং পজিশনিং-এ ব্যাপকভাবে ব্যবহৃত হয় যার জন্য কম প্রভাব এবং কম শব্দ প্রয়োজন।

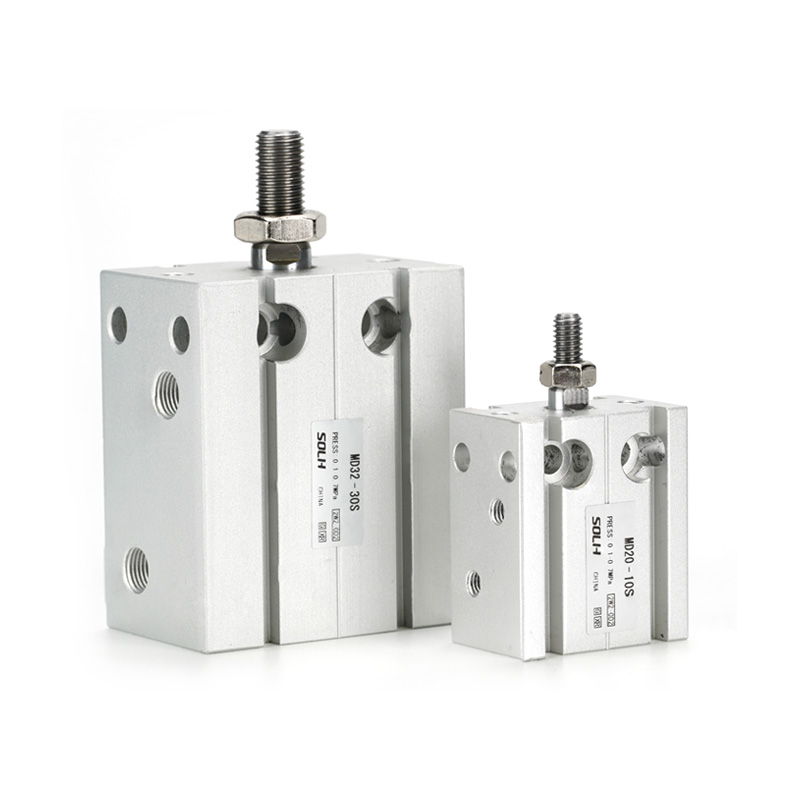

SOLH MD মাল্টি-পজিশন ফ্রি-মাউন্ট কমপ্যাক্ট সিলিন্ডারটি ব্লক বডির ছয় পাশে ট্যাপ করা মাউন্টিং হোল দিয়ে সজ্জিত যেকোন কোণে বন্ধনী-মুক্ত ইনস্টলেশনের জন্য, সরু, উচ্চ-ঘনত্বের সরঞ্জামের বিন্যাসে মানানসই গোলাকার সিলিন্ডারের চেয়ে 30%~50% পাতলা। পাঁচটি সাব-মডেল সমস্ত কাজের মোড কভার করে: স্ট্যান্ডার্ড সিঙ্গেল-রড ডাবল অ্যাক্টিং MD, সিঙ্গেল-রড সিঙ্গেল অ্যাক্টিং MSD (স্প্রিং এক্সটেনড) / MTD (স্প্রিং রিট্র্যাক্ট), অ্যান্টি-টরশন ডাবল-রড MDD, এবং স্ট্রোক-অ্যাডজাস্টেবল ডাবল-রড MDJ। বোরের মাপ 6 থেকে 32 মিমি পর্যন্ত স্ট্যান্ডার্ড স্ট্রোক 5~60 মিমি। প্রতিটি ইউনিট বিল্ট-ইন ফ্রন্ট রাবার বাফার এবং চৌম্বকীয় সেন্সরের জন্য ডুয়াল সাইড স্লট সহ আসে; প্রত্যয়-এস মানে CMSH/DMSH রিড সুইচের সাথে সামঞ্জস্যপূর্ণ সমন্বিত স্থায়ী চুম্বক। পিস্টন রড তেল-মুক্ত মসৃণ অপারেশনের জন্য সমন্বিত স্ব-তৈলাক্তকরণ বুশিং গ্রহণ করে। ডাবল-রড ভেরিয়েন্ট অফসেট লোড থেকে পাশ্বর্ীয় বিচ্যুতি দূর করে, যখন MDJ নমনীয় স্ট্রোক ফাইন-টিউনিংয়ের জন্য পিছনের সামঞ্জস্য স্ক্রু বৈশিষ্ট্যযুক্ত করে। ব্যাপকভাবে লাইট-ডিউটি ​​ক্ল্যাম্পিং, ইজেকশন, ক্রিমিং এবং 3C, সেমিকন্ডাক্টর এবং সাধারণ ছোট অটোমেশন যন্ত্রপাতির ক্ষুদ্র জিগগুলির সুনির্দিষ্ট অবস্থানে প্রয়োগ করা হয়।

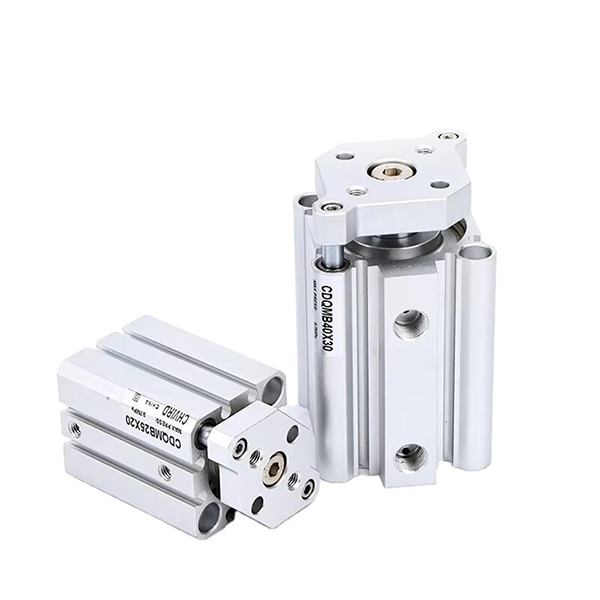

SOLH CQM হাই-রিজিডিটি গাইডেড পাতলা সিলিন্ডার SMC CQM/CDQM এর সাথে বিনিময়যোগ্য। সমন্বিত সমান্তরাল ডবল গাইড রড সহ CQ2 পাতলা সিলিন্ডার কাঠামোর উপর নির্মিত, এটি CQ2 এর মতো একই শরীরের দৈর্ঘ্য বজায় রাখে এবং বাহ্যিক গাইডের প্রয়োজনীয়তা দূর করে। পিস্টন রড ঘূর্ণন সহনশীলতা ≤±0.2° সহ এর পার্শ্বীয় লোড প্রতিরোধের মান CQ2 সিলিন্ডারের চেয়ে 2~4 গুণ বেশি। ভেরিয়েন্টের মধ্যে রয়েছে অ-চৌম্বকীয় CQM, চুম্বক-সজ্জিত CDQM এবং CQM-XB24 দীর্ঘ পরিষেবা জীবন মডেল। উভয় প্রান্তে রাবার বাম্পার লাগানো এবং তেল-মুক্ত অপারেশন সমর্থন করে। বোরের মাপ φ12~100mm, মাউন্টিং ডাইমেনশন CQ2/CQS এর সাথে সামঞ্জস্যপূর্ণ। ইলেকট্রনিক্স অ্যাসেম্বলি অটোমেশনে অফসেট লোড সহ শর্ট-স্ট্রোক নির্ভুলতা পুশিং এবং ফিক্সচার ক্ল্যাম্পিংয়ের জন্য আদর্শ।

SOLH MXJ অতি-কম্প্যাক্ট উচ্চ-নির্ভুল বায়ুসংক্রান্ত স্লাইড টেবিল SMC MXJ সিরিজের সাথে বিনিময়যোগ্য। ইন্টিগ্রেটেড স্টেইনলেস স্টীল বল রৈখিক নির্দেশিকা দিয়ে সজ্জিত, এটি 0.005mm এর সমান্তরাল নির্ভুলতা এবং পুনরাবৃত্তি অবস্থান নির্ভুলতা ±0.01mm অর্জন করে। অতি-পাতলা লাইটওয়েট বডি উপরের, নীচে এবং পাশে তিন-পার্শ্বযুক্ত মাউন্টিং সমর্থন করে, MXQ স্লাইড টেবিলের চেয়ে 30%~50% ছোট। বোরের মাপ φ4.5~16mm, ডুয়াল-এন্ড রাবার বাফার এবং 0~5mm অ্যাডজাস্টেবল স্ট্রোকের জন্য ঐচ্ছিক মেটাল লিমিটার দিয়ে সজ্জিত। প্রতিসাম্য নকশা তেল-মুক্ত পরিচ্ছন্ন পরিবেশের জন্য উপযুক্ত পাইপিং এবং সেন্সরগুলির বাম-ডান বিনিময় সক্ষম করে। স্থিতিশীল উচ্চ-ফ্রিকোয়েন্সি শর্ট-স্ট্রোক আন্দোলনে সক্ষম, 3C মাইক্রো হ্যান্ডলিং, অপটিক্যাল পরিদর্শন, ক্ষুদ্র সমাবেশ এবং কমপ্যাক্ট মেডিকেল অটোমেশন সরঞ্জামগুলিতে মাইক্রন-স্তরের রৈখিক গতির জন্য ব্যাপকভাবে গৃহীত।

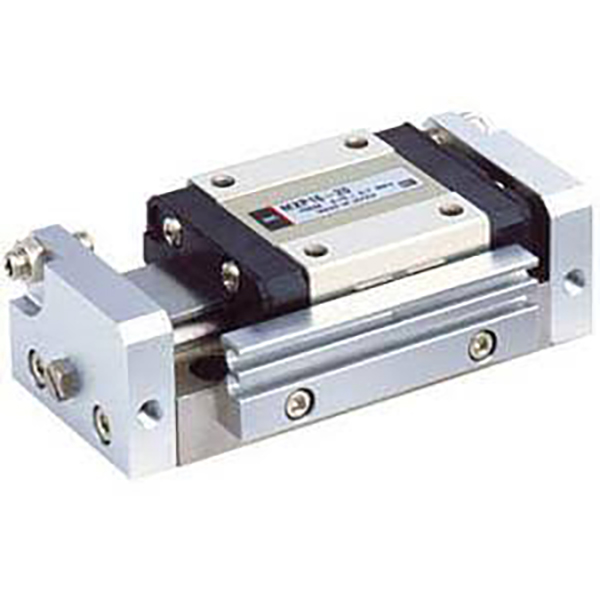

SOLH MXP অতি-উচ্চ নির্ভুলতা বায়ুসংক্রান্ত স্লাইড টেবিল SMC MXP সিরিজের সাথে বিনিময়যোগ্য। এটি ইন্টিগ্রেটেড মার্টেনসিটিক স্টেইনলেস স্টিল বডি এবং অন্তর্নির্মিত বল রৈখিক গাইড গ্রহণ করে, 0.004 মিমি ভ্রমণের সমান্তরালতা অর্জন করে, ঘূর্ণন ত্রুটি ±0.03° এবং পুনরাবৃত্তি অবস্থান নির্ভুলতা ±0.01 মিমি। অতি-সংকীর্ণ কমপ্যাক্ট বডি MXJ মডেলের তুলনায় 10%~20% স্লিমার, তিন-পার্শ্বের মাউন্টিং এবং পরিবর্তনযোগ্য অক্ষীয়/পার্শ্বিক পাইপিং সমর্থন করে। বোরের মাপ φ6~16mm স্ট্যান্ডার্ড রাবার বাফার, ঐচ্ছিক ধাতু লিমিটার এবং হাইড্রোলিক বাফার φ8 এবং তার উপরে উপলব্ধ। এটি তেল-মুক্ত পরিচ্ছন্ন পরিবেশ এবং স্থিতিশীল উচ্চ-ফ্রিকোয়েন্সি রেসিপ্রোকেশন সমর্থন করে। সীমিত-স্পেস অটোমেশন স্টেশনগুলির জন্য আদর্শ যাতে কঠোর গতির নির্ভুলতা প্রয়োজন, যেমন অপটিক্যাল পরিদর্শন, চিপ বন্ধন, মাইক্রো কম্পোনেন্ট সমাবেশ এবং প্রিমিয়াম চিকিৎসা সরঞ্জাম।

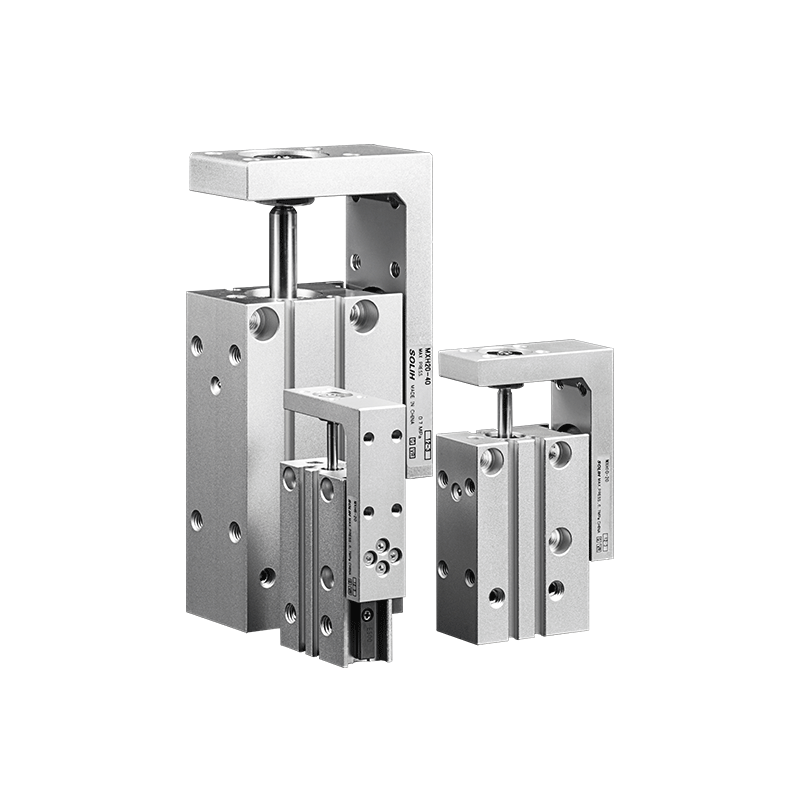

SOLH MXH সংকীর্ণ কমপ্যাক্ট বায়ুসংক্রান্ত স্লাইড টেবিল SMC MXH সিরিজের সাথে বিনিময়যোগ্য। ডুয়াল পিস্টন দ্বারা চালিত এবং সঞ্চালন বল গাইড রেল দিয়ে সজ্জিত, এটি ঘন পাশে-পাশে লেআউটের জন্য উপযুক্ত অতি-সংকীর্ণ শরীর গ্রহণ করে। এটিতে রয়েছে চমৎকার অ্যান্টি-অফসেট এবং অ্যান্টি-টরশন ক্ষমতা সহ অনুমোদিত টর্কের প্রায় 6 বার ঐতিহ্যগত MXU স্লাইড, পুনরাবৃত্তি অবস্থান নির্ভুলতা ±0.02 মিমি এবং সর্বোচ্চ স্ট্যান্ডার্ড স্ট্রোক 60 মিমি পর্যন্ত। 4-দিক মাউন্টিং এবং 3-সাইড পাইপিং সমর্থন করে, এটি বিভিন্ন চৌম্বকীয় সুইচ, ডুয়াল-এন্ড রাবার বাফারগুলির সাথে সামঞ্জস্যপূর্ণ বিল্ট-ইন চুম্বক সহ আসে এবং অবিচ্ছিন্ন তেল-মুক্ত অপারেশন সক্ষম করে। বোরের মাপ φ6~20mm, মাঝারি-নির্ভুল দীর্ঘ-স্ট্রোক উচ্চ-ফ্রিকোয়েন্সি 3C উপাদানের স্থানান্তর এবং ক্যান্টিলিভারের অধীনে ছোট প্লাস্টিকের অংশ বা স্থান-সীমিত অটোমেশন সরঞ্জামগুলিতে একতরফা লোডের জন্য ব্যাপকভাবে ব্যবহৃত হয়।

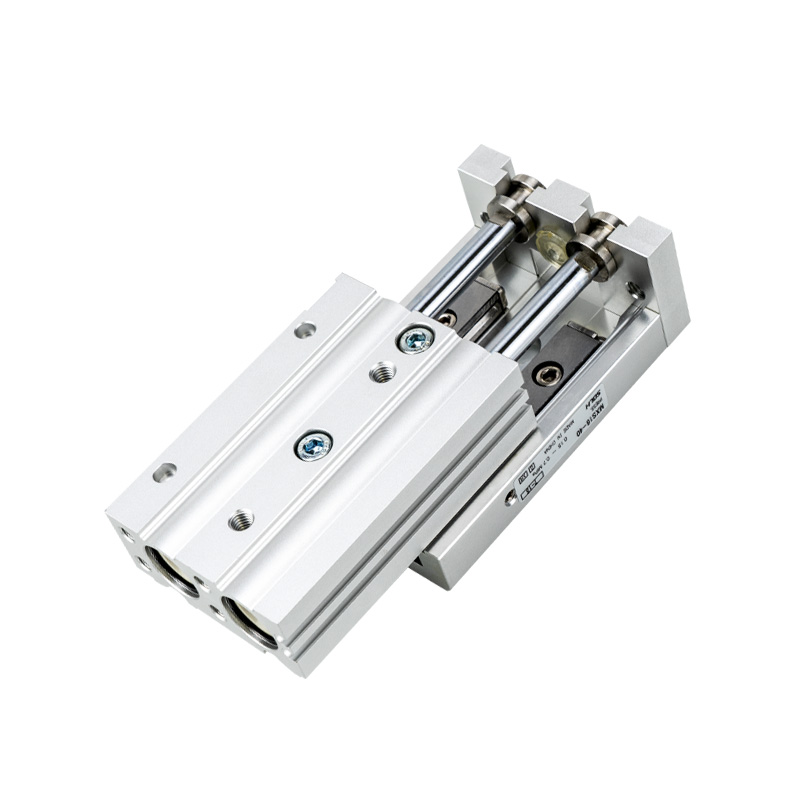

SOLH MXS হাই-রিজিডিটি ইন্টিগ্রেটেড নিউমেটিক স্লাইড টেবিল SMC MXS সিরিজের সাথে সম্পূর্ণভাবে বিনিময়যোগ্য। এটি শূন্য-ক্লিয়ারেন্স আন্দোলনের জন্য ডুয়াল-পিস্টন ড্রাইভিং এবং প্রিলোডেড ক্রস রোলার গাইড রেল গ্রহণ করে, একই বোরের সাথে একক-সিলিন্ডার স্লাইডের দ্বিগুণ থ্রাস্ট প্রদান করে এবং ±0.01 মিমি পর্যন্ত অবস্থান নির্ভুলতা পুনরাবৃত্তি করে। অতি-পাতলা ইন্টিগ্রেটেড স্ট্রাকচার স্প্লিট সিলিন্ডার প্লাস এক্সটার্নাল গাইড সেটের তুলনায় 30%~50% ইন্সটলেশন স্পেস বাঁচায়। পজিশনিং পিন হোল (নীচে, পাশে এবং অক্ষীয়) সহ তিন-পার্শ্বযুক্ত মাউন্টিং সমর্থিত। বোর মাপ φ6~25mm স্ট্যান্ডার্ড স্ট্রোক 10~150mm, ঐচ্ছিক 0~5mm স্ট্রোক অ্যাডজাস্টার। অন্তর্নির্মিত চুম্বক চৌম্বকীয় সুইচ ফিট করে এবং তেল-মুক্ত অপারেশন সক্ষম করে। উচ্চ-দৃঢ়তা, সেমিকন্ডাক্টরে উচ্চ-নির্ভুলতা রৈখিক স্থানান্তর, 3C নির্ভুলতা সমাবেশ এবং অপটিক্যাল উপাদান প্রান্তিককরণ স্টেশনগুলির জন্য ব্যাপকভাবে ব্যবহৃত হয়।

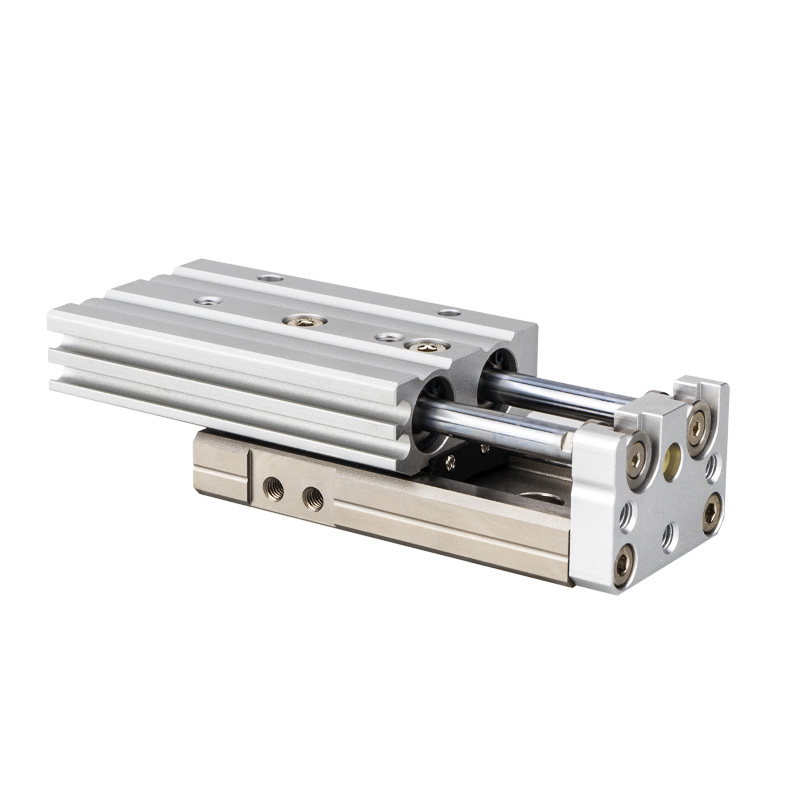

SOLH MXQ অর্থনৈতিক বায়ুসংক্রান্ত স্লাইড টেবিল SMC MXQ সিরিজের সাথে বিনিময়যোগ্য। এটি ডুয়াল-পিস্টন ড্রাইভিং এবং নন-প্রিলোডেড রিসার্কুলেটিং বল গাইড রেল গ্রহণ করে, যা MXS-এর তুলনায় কম উচ্চতা এবং হালকা ওজন সহ একটি অতি-পাতলা লাইটওয়েট ইন্টিগ্রেটেড ইউনিট হিসাবে নির্মিত, ±0.02mm এর পুনরাবৃত্তি অবস্থান নির্ভুলতা অর্জন করে। পজিশনিং পিন হোল (নীচে, পাশে এবং অক্ষীয়) সহ তিন-পার্শ্বযুক্ত মাউন্টিং উপলব্ধ। বোরের মাপ φ6~25mm, স্ট্যান্ডার্ড স্ট্রোক 10~150mm, ঐচ্ছিক 0~5mm স্ট্রোক অ্যাডজাস্টার। অন্তর্নির্মিত চুম্বক চৌম্বকীয় সুইচ ফিট করে এবং তেল-মুক্ত অপারেশন সমর্থন করে। একটি সাশ্রয়ী-কার্যকর মৌলিক রৈখিক অ্যাকুয়েটর হিসাবে, এটি বাজেট-সংবেদনশীল প্রকল্পগুলির সাথে খাপ খায় এবং ছোট ইলেকট্রনিক এবং প্লাস্টিকের অংশগুলির হালকা-লোড উচ্চ-ফ্রিকোয়েন্সি স্থানান্তর এবং স্ট্যান্ডার্ড-নির্ভুলতা স্বয়ংক্রিয় সমাবেশ লাইনের জন্য ব্যাপকভাবে ব্যবহৃত হয়।
