এয়ার সিলিন্ডার

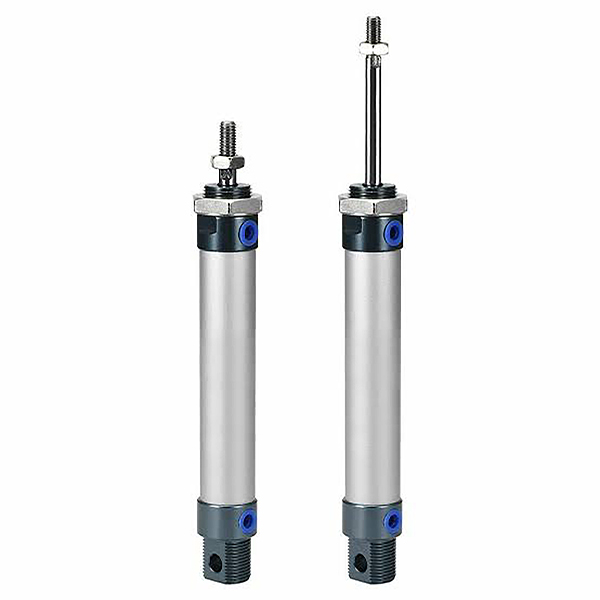

SOLH MAL লাইটওয়েট অ্যালুমিনিয়াম অ্যালয় মিনি বায়ুসংক্রান্ত সিলিন্ডারগুলি হল অতি-অর্থনৈতিক কমপ্যাক্ট অ্যাকুয়েটর যা হালকা-শুল্ক স্বয়ংক্রিয় অ্যাপ্লিকেশনের জন্য ডিজাইন করা হয়েছে। হার্ড-অ্যানোডাইজড অ্যালুমিনিয়াম ব্যারেল এবং অ্যান্টি-রাস্ট স্টেইনলেস স্টিল পিস্টন রডের সাথে যুক্ত শেষ ক্যাপ দিয়ে নির্মিত, এই মডেলটি প্রচলিত এমএ সিরিজের সিলিন্ডারের তুলনায় 15% হালকা এবং সামগ্রিক দৈর্ঘ্যে প্রায় 10 মিমি ছোট এবং সংগ্রহের খরচ অনেক কমিয়ে দেয়। এটি MA এবং CM2 সিলিন্ডারের সাথে সহজবোধ্য প্রতিস্থাপন এবং কম খরচে সরঞ্জামের রেট্রোফিটের জন্য চমৎকার মাত্রিক বিনিময়যোগ্যতা বৈশিষ্ট্যযুক্ত। ডুয়াল-এন্ড থ্রেড লকিং অ্যাসেম্বলি গ্রহণ করা ক্রমাগত অপারেশন চলাকালীন স্থিতিশীল কাঠামোগত কর্মক্ষমতা নিশ্চিত করে; সুবিন্যস্ত বৃত্তাকার শরীর সহজে disassembly, পরিদর্শন এবং রক্ষণাবেক্ষণের অনুমতি দেয়। বৈচিত্র্যের একটি সম্পূর্ণ পোর্টফোলিও স্ট্যান্ডার্ড ডাবল-অ্যাক্টিং, স্প্রিং সিঙ্গেল-অ্যাক্টিং পাওয়ার-অফ রিসেট প্রকার, সিঙ্ক্রোনাস ডাবল-রড ইউনিট এবং স্ট্রোক-অ্যাডজাস্টেবল MALJ সংস্করণগুলিকে বিভিন্ন হালকা-লোড রৈখিক গতির প্রয়োজনীয়তা মেটাতে কভার করে। স্ট্যান্ডার্ড রাবার বাম্পারগুলি হালকা শক এবং শব্দ শোষণ করে, উচ্চ গতির ঘন ঘন সাইকেল চালানোর জন্য ঐচ্ছিক সামঞ্জস্যযোগ্য এয়ার কুশন উপলব্ধ। অন্তর্নির্মিত তেল স্টোরেজ খাঁজের সাথে কম-ঘর্ষণ যৌগিক সিলিং তেল-মুক্ত রক্ষণাবেক্ষণ-মুক্ত অপারেশনকে সমর্থন করে যার পরিষেবা জীবন 5 মিলিয়ন চক্রে পৌঁছায়। একটি ঐচ্ছিক বিল্ট-ইন ম্যাগনেটিক রিং SMC M9B এবং Airtac CS1-G ম্যাগনেটিক সেন্সরগুলির সাথে রিয়েল-টাইম পিস্টন পজিশন ফিডব্যাক এবং PLC স্বয়ংক্রিয় লিঙ্কেজ নিয়ন্ত্রণ অর্জনের জন্য নির্বিঘ্নে কাজ করে। স্থিতিশীল ভর উত্পাদন এবং দ্রুত অর্ডার পূর্ণতা দ্বারা সমর্থিত, এই বাজেট-বান্ধব সিলিন্ডারগুলি শুষ্ক এবং কম-ধুলো কাজের পরিবেশের অধীনে ইলেকট্রনিক্স সমাবেশ, প্যাকেজিং যন্ত্রপাতি এবং হালকা শিল্প অটোমেশনে ব্যাপকভাবে প্রয়োগ করা হয়।

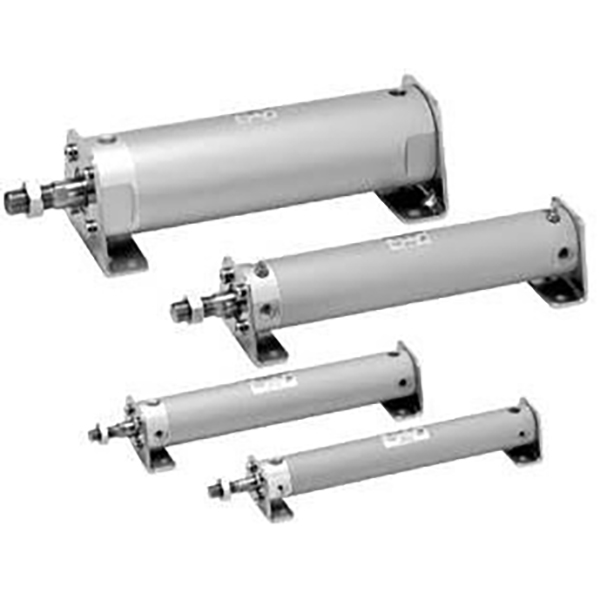

SOLH CG1/CDG1 অ্যালুমিনিয়াম লাইটওয়েট বৃত্তাকার বায়ুসংক্রান্ত সিলিন্ডার বোর আকার φ20~100 মিমি কভার করে এবং SMC CA1 সিরিজের জন্য সরাসরি মাত্রিক প্রতিস্থাপন হিসাবে কাজ করে। এক্সট্রুড অ্যালুমিনিয়াম ব্যারেল এবং শেষ ক্যাপ এবং হার্ড ক্রোম প্লেটেড পিস্টন রড দিয়ে নির্মিত, এটি চমৎকার তাপ অপচয় সহ প্রচলিত স্ট্যান্ডার্ড সিলিন্ডারের তুলনায় 30% হালকা। থ্রেড-লক করা শেষ ক্যাপ গঠন সহজে বিচ্ছিন্নকরণ এবং রক্ষণাবেক্ষণের সুবিধা দেয়। 90° ব্যবধানে সাজানো চার দিকের এয়ার পোর্টগুলি অত্যন্ত নমনীয় পাইপিং লেআউট অফার করে। সমৃদ্ধ ভেরিয়েন্টের মধ্যে রয়েছে CDG1B স্ট্যান্ডার্ড ডাবল অ্যাক্টিং টাইপ, CG1S/CG1T সিঙ্গেল অ্যাক্টিং স্প্রিং রিটার্ন/এক্সটেন্ড, CG1W ​​ডাবল রড সিঙ্ক্রোনাস সিলিন্ডার এবং CG1K হেক্সাগোনাল নন-রোটেটিং রড সিলিন্ডার। CDG1 মডেলগুলি অবস্থান প্রতিক্রিয়ার জন্য M9B/A93 চৌম্বকীয় সুইচগুলির সাথে সামঞ্জস্যপূর্ণ বিল্ট-ইন চৌম্বকীয় রিং দিয়ে সজ্জিত। স্ট্যান্ডার্ড রাবার কুশন সজ্জিত করা হয়; প্রত্যয় একটি বায়ু কুশন উচ্চ গতির অপারেশন অধীনে প্রভাব শব্দ কমাতে ঐচ্ছিক. কম-ঘর্ষণ যৌগিক সীল কম প্রারম্ভিক চাপ সরবরাহ করে, 8 মিলিয়ন চক্রের বেশি পরিষেবা জীবন সহ তেল-মুক্ত অপারেশন সমর্থন করে। একাধিক মাউন্টিং শৈলী উপলব্ধ: মৌলিক প্রকার, ফুট মাউন্ট, ফ্ল্যাঞ্জ, ক্লিভিস এবং ট্রুনিয়ন মাউন্ট। কনভেয়র লাইন, প্যাকেজিং যন্ত্রপাতি এবং ইলেকট্রনিক অটোমেশন সরঞ্জামগুলিতে লং-স্ট্রোক, হালকা এবং মাঝারি লোড উচ্চ-ফ্রিকোয়েন্সি রেসিপ্রোকেটিং অ্যাপ্লিকেশনের জন্য উপযুক্ত। নির্বাচনের সময় ন্যূনতম 50% থ্রাস্ট সেফটি মার্জিন সংরক্ষণ করা উচিত।

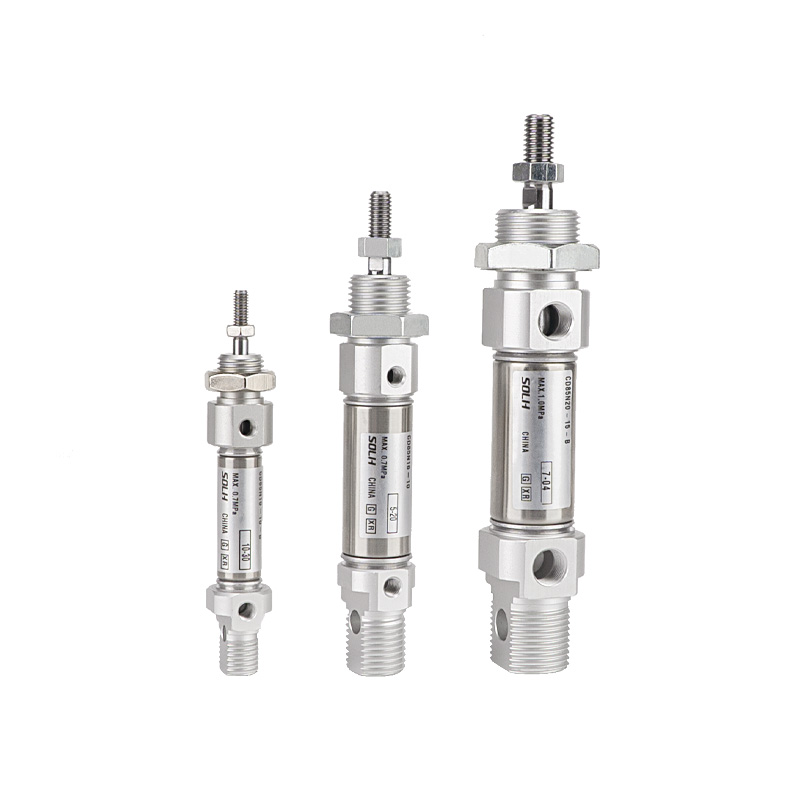

SOLH C85/CD85 স্টেইনলেস স্টীল মিনি সিলিন্ডার ISO 6432 আন্তর্জাতিক মান মেনে চলে এবং সরাসরি সমতুল্য SMC মডেলের সাথে বিনিময় করা যেতে পারে। বোরের মাপ: φ8/10/12/16/20/25 মিমি। ব্যারেল এবং পিস্টন রড 304 স্টেইনলেস স্টীল দিয়ে তৈরি যা চমৎকার মরিচা এবং ক্ষয় প্রতিরোধের, আর্দ্র, হালকা অ্যাসিড এবং ক্ষারীয় পরিবেশে প্রযোজ্য, সেইসাথে খাদ্য, ফার্মাসিউটিক্যাল এবং ইলেকট্রনিক্স শিল্পের জন্য পরিষ্কার উত্পাদন লাইন। টাই-রড-ফ্রি ক্রিমড এন্ড ক্যাপ স্ট্রাকচার অবলম্বন করে, সিলিন্ডারের বৈশিষ্ট্য স্লিম এবং লাইটওয়েট ডিজাইন। সম্পূর্ণ ভেরিয়েন্টের মধ্যে রয়েছে স্ট্যান্ডার্ড ডাবল অ্যাক্টিং, সিঙ্গেল অ্যাক্টিং স্প্রিং রিটার্ন/এক্সটেন্ড, ডাবল রড সিঙ্ক্রোনাস টাইপ এবং C85K স্কয়ার নন-রোটেটিং রড সিলিন্ডার। CD85 সংস্করণগুলি চৌম্বকীয় সুইচের মাধ্যমে অবস্থান সনাক্তকরণের জন্য অন্তর্নির্মিত চৌম্বকীয় রিং দিয়ে সজ্জিত। স্ট্যান্ডার্ড রাবার কুশন সরবরাহ করা হয়; প্রত্যয় C এয়ার কুশন φ10~25 মডেলের জন্য উচ্চ-গতির অপারেশনের অধীনে প্রভাব শোষণ করতে ঐচ্ছিক। ন্যূনতম প্রারম্ভিক চাপ 0.05MPa এ পৌঁছায়, 50 থেকে 1500 মিমি/সেকেন্ড পিস্টন গতির সাথে দীর্ঘমেয়াদী তেল-মুক্ত অপারেশন সমর্থন করে, উচ্চ-ফ্রিকোয়েন্সি শর্ট-স্ট্রোক রেসিপ্রোকেশনের জন্য উপযুক্ত। ISO স্ট্যান্ডার্ড মাউন্টিং বিকল্পগুলির সম্পূর্ণ সেট উপলব্ধ: ইন্টিগ্রেটেড ক্লিভিস, ফ্ল্যাঞ্জ, ফুট মাউন্ট, ট্রুনিয়ন মাউন্ট এবং আরও অনেক কিছু। MI এবং MA সিলিন্ডারের সাথে তুলনা করে, C85 বিশ্বব্যাপী স্বীকৃত ISO মাত্রার মালিক, যা বিদেশী বাজারে সরঞ্জাম প্রতিস্থাপনের জন্য অসামান্য সুবিধা নিয়ে আসে। নির্বাচনের সময় ন্যূনতম 50% থ্রাস্ট নিরাপত্তা মার্জিন সুপারিশ করা হয়।

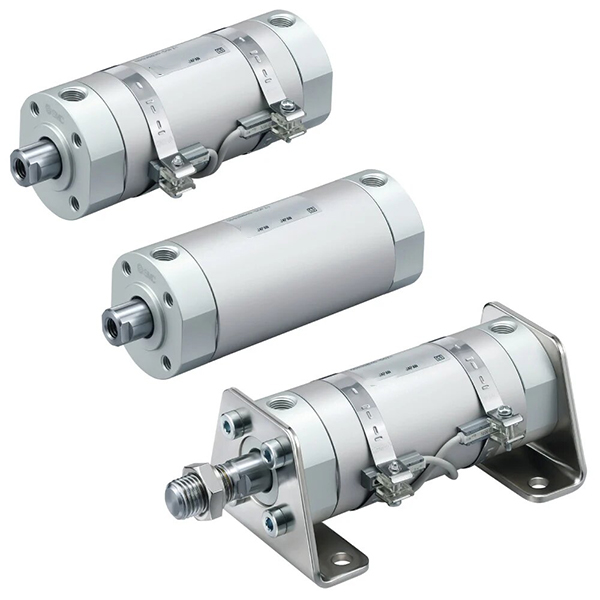

SOLH CG3 অতি-শর্ট লাইটওয়েট বায়ুসংক্রান্ত সিলিন্ডারগুলি ঐতিহ্যগত CG1 সিরিজের রাউন্ড অ্যাকুয়েটরগুলির জন্য একটি আপগ্রেড প্রতিস্থাপন হিসাবে কাজ করে। হার্ড ক্রোম-প্লেটেড পিস্টন রডের সাথে যুক্ত উচ্চ-শক্তির অ্যালুমিনিয়াম অ্যালয় ব্যারেল এবং শেষ ক্যাপ দিয়ে নির্মিত, এই সিরিজটি সামগ্রিক ওজন 24% কম করে এবং অসাধারণ স্থান অপ্টিমাইজেশনের জন্য মোট দৈর্ঘ্য 51 মিমি পর্যন্ত ছোট করে। φ20mm থেকে φ100mm পর্যন্ত বোর আকারে উপলব্ধ, এটি কমপ্যাক্ট যন্ত্রপাতির ভিতরে নমনীয় পাইপিং বিন্যাস সক্ষম করার জন্য চার-দিকের এয়ার পোর্ট ব্যবস্থা সমর্থন করে। একাধিক স্ট্রাকচারাল ভেরিয়েন্ট ডাবল-অ্যাক্টিং, স্প্রিং সিঙ্গেল-অ্যাক্টিং, ডাবল-রড এবং হেক্সাগোনাল অ্যান্টি-ঘূর্ণন পিস্টন রড সংস্করণগুলিকে বৈচিত্র্যময় লিনিয়ার ড্রাইভের চাহিদা মেটাতে কভার করে। স্ট্যান্ডার্ড রাবার কুশন হালকা শেষ প্রভাব প্রশমিত করে, যখন ঐচ্ছিক এয়ার বাফার 1000mm/s পর্যন্ত উচ্চ-গতির অপারেশনের জন্য উপযুক্ত। কম-ঘর্ষণ যৌগিক সিলিং 8 মিলিয়ন কাজের চক্রের বেশি পরিষেবা জীবন সহ তেল-মুক্ত অপারেশন উপলব্ধি করে; CDG3 চৌম্বক সমন্বিত মডেল PLC অবস্থান প্রতিক্রিয়া এবং স্বয়ংক্রিয় সংযোগ নিয়ন্ত্রণের জন্য চৌম্বক সুইচ ইনস্টলেশন সমর্থন করে। আমরা স্থিতিশীল ভর উত্পাদন এবং পর্যাপ্ত স্পট ইনভেন্টরি বজায় রাখি, প্যাকেজিং সরঞ্জাম, ইলেকট্রনিক সমাবেশ লাইন এবং অসামান্য খরচ দক্ষতা সহ সাধারণ হালকা শিল্প উচ্চ-ফ্রিকোয়েন্সি অটোমেশনে ব্যাপকভাবে প্রয়োগ করা হয়।

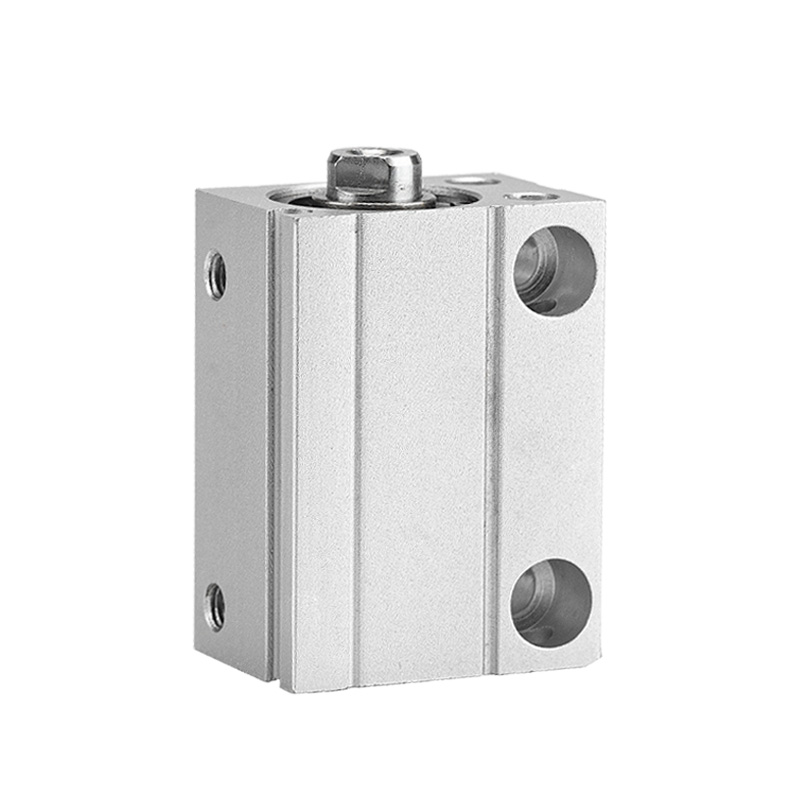

SOLH CDUJB আল্ট্রা-কম্প্যাক্ট ফ্রি মাউন্ট সিলিন্ডার সীমিত ইনস্টলেশন স্থান সহ সরঞ্জামগুলির জন্য তৈরি করা হয়েছে। প্রচলিত CU সিরিজের সাথে তুলনা করে, এর দৈর্ঘ্য 64% এবং ভলিউম 70% দ্বারা হ্রাস করা হয়েছে। বর্গক্ষেত্র কমপ্যাক্ট বডি অতিরিক্ত বন্ধনী ছাড়া মাল্টি-সারফেস সরাসরি মাউন্টিং সমর্থন করে। পণ্যের লাইনআপের মধ্যে রয়েছে অ-চৌম্বক CUJB, চুম্বক-সজ্জিত CDUJB এবং তামা-মুক্ত ক্লিনরুম CDUJS। বোরের মাপ পরিসীমা φ4~20mm, ঐচ্ছিক রাবার কুশন সহ ডাবল অ্যাক্টিং এবং সিঙ্গেল অ্যাক্টিং স্প্রিং রিটার্ন প্রকারে উপলব্ধ। চুম্বকীয় মডেলগুলি শর্ট-স্ট্রোকের সুনির্দিষ্ট গতির জন্য ক্ষুদ্র চৌম্বকীয় সুইচের সাথে মেলে এবং তেল-মুক্ত অপারেশন সমর্থন করে। 3C ইলেকট্রনিক্স, সেমিকন্ডাক্টর ওয়েফার পজিশনিং এবং মেডিকেল ক্লিন অটোমেশনে ব্যাপকভাবে প্রয়োগ করা হয়। চৌম্বকীয় ঢাল প্লেট ঘন সাজানো সিলিন্ডারের জন্য ঐচ্ছিক।

SOLH CU/CDU আয়তক্ষেত্রাকার মুক্ত মাউন্ট সিলিন্ডারে মাল্টি-সারফেস মাউন্টিং হোল সহ অতি-পাতলা ব্লক কাঠামো রয়েছে, যা সরঞ্জামের স্থান বাঁচাতে বন্ধনী ছাড়াই মাল্টি-অ্যাঙ্গেল সরাসরি ইনস্টলেশন সক্ষম করে। সম্পূর্ণ ভেরিয়েন্টের মধ্যে রয়েছে নন-ম্যাগনেটিক CU, ম্যাগনেট-সজ্জিত CDU, CDUK নন-রোটেটিং রড এবং CDUW ডাবল গাইডেড রড মডেল। বোরের মাপ φ6~32mm, অবিচ্ছিন্ন তেল-মুক্ত অপারেশনের জন্য উভয় প্রান্তে স্থির রাবার বাফার সহ একক/ডাবল অ্যাক্টিং প্রকারে উপলব্ধ। CDU সিরিজ অবস্থান সনাক্তকরণের জন্য CMSH এবং DMSH চৌম্বকীয় সুইচের সাথে সামঞ্জস্যপূর্ণ এবং আংশিক পার্শ্ব লোড সহ্য করে। 3C এবং সেমিকন্ডাক্টর জিগস, অটোমেশন স্টপার, হালকা ক্ল্যাম্পিং পজিশনিং এবং কমপ্যাক্ট স্বয়ংক্রিয় সরঞ্জামগুলির জন্য ছোট প্রেস-ফিট মেকানিজমগুলিতে ব্যাপকভাবে ব্যবহৃত হয়।

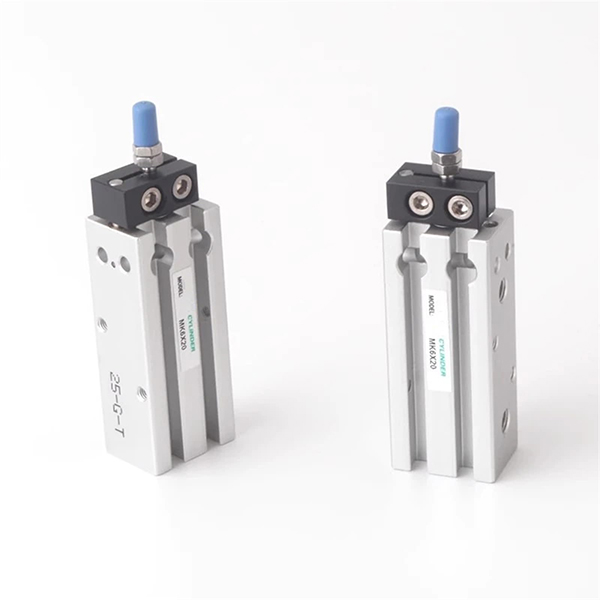

SOLH MK সিক্স-সারফেস মাউন্ট কমপ্যাক্ট সিলিন্ডার MD সিলিন্ডার থেকে বিল্ট-ইন অ্যান্টি-ঘূর্ণন প্রক্রিয়া সহ আপগ্রেড করা হয়েছে। পিস্টন রড অ্যান্টি-টুইস্ট নির্ভুলতা ≤±0.5° এ পৌঁছায়, সরাসরি Airtac MD এবং SMC CQS সিরিজের সাথে বিনিময়যোগ্য। বর্গাকার পাতলা বডি ছয় দিকে বন্ধনী-মুক্ত ইনস্টলেশনের অনুমতি দেয় এবং একাধিক সিলিন্ডারের কম্প্যাক্ট সমান্তরাল বিন্যাস সহজতর করে। ভেরিয়েন্টের মধ্যে রয়েছে ডাবল অ্যাক্টিং MK, সিঙ্গেল অ্যাক্টিং MSK/MTK, MKD ডাবল রড এবং MKJ অ্যাডজাস্টেবল স্ট্রোক মডেল। অন্তর্নির্মিত চৌম্বকীয় রিং রাবার শেষ বাফার এবং তেল-মুক্ত ক্ষমতা সহ ঐচ্ছিক। বোরের মাপ φ6~32mm, 3C নির্ভুল টুলিং এবং শর্ট-স্ট্রোক ক্ল্যাম্পিং পজিশনিং-এ ব্যাপকভাবে প্রয়োগ করা হয় অটোমেশনের জন্য সীমাবদ্ধ জায়গায় নির্দিষ্ট ওয়ার্কপিস কোণ প্রয়োজন।

SOLH CQS কমপ্যাক্ট পাতলা সিলিন্ডারটি SMC CQS সিরিজের সাথে মাত্রাগতভাবে বিনিময়যোগ্য এবং CQ2 সিরিজ থেকে আপগ্রেড করা হয়েছে। বর্গাকার আল্ট্রা-স্লিম বডি সীমিত জায়গায় উচ্চ-নির্ভুল শর্ট-স্ট্রোক কাজের জন্য কম সামগ্রিক দৈর্ঘ্য বৈশিষ্ট্যযুক্ত। ভেরিয়েন্টের মধ্যে রয়েছে স্ট্যান্ডার্ড একক রড, CQSW টুইন রড, CQSK নন-ঘূর্ণায়মান রড এবং XB24 লং-লাইফ মডেল। বিল্ট-ইন ম্যাগনেট সহ CDQS চৌম্বকীয় সুইচের মাল্টি-সাইড মাউন্টিং সমর্থন করে। তেল-মুক্ত অপারেশনের জন্য কম-ঘর্ষণ তেল-স্টোরেজ সিল দিয়ে সজ্জিত এবং 5 মিলিয়ন চক্র পর্যন্ত পরিষেবা জীবন, উভয় প্রান্তে নির্দিষ্ট রাবার বাফারগুলির সাথে যুক্ত। বোরের মাপ φ12~25mm, ব্যাপকভাবে পুশিং, ক্ল্যাম্পিং এবং সেমিকন্ডাক্টরের নির্ভুল ফিক্সচারে পজিশনিং এবং 3C ইলেকট্রনিক্স যন্ত্রপাতি রেট্রোফিটিং এবং প্রতিস্থাপনের জন্য ব্যবহৃত হয়।

SOLH CQ2 বর্গক্ষেত্র কমপ্যাক্ট পাতলা সিলিন্ডার SMC CQ2 সিরিজের সাথে সম্পূর্ণভাবে বিনিময়যোগ্য। এটির অতি-সংক্ষিপ্ত বর্গাকার বডি ইনস্টলেশনের স্থান বাঁচাতে প্রচলিত টাই রড সিলিন্ডারের তুলনায় দৈর্ঘ্য 50% কমিয়ে দেয়। এটি প্রচুর ভেরিয়েন্ট সহ একটি সম্পূর্ণ বোর পরিসীমা φ4~200mm কভার করে: একক রড, CQ2W টুইন রড, CQ2K নন-রোটেটিং পিস্টন রড, ঐচ্ছিক এয়ার কুশন এবং অতি-শর্ট স্ট্রোক সংস্করণ। বিল্ট-ইন ম্যাগনেট সহ CDQ2 মডেলগুলি প্রসারিত সেন্সর ছাড়াই মাল্টি-সাইড ম্যাগনেটিক সুইচ মাউন্ট করা সমর্থন করে। স্ট্যান্ডার্ড রাবার বাম্পার সজ্জিত, এবং এয়ার কুশন উচ্চ-গতির অপারেশনের জন্য ঐচ্ছিক। 5 মিলিয়ন চক্র পর্যন্ত পরিষেবা জীবন সহ তেল-মুক্ত অপারেশনের জন্য তেল-সংরক্ষিত কম ঘর্ষণ সীল গ্রহণ করা, ইলেকট্রনিক্স, স্বয়ংচালিত এবং প্যাকেজিং অটোমেশনে ক্ল্যাম্পিং, পুশিং এবং অবস্থানের জন্য ব্যাপকভাবে ব্যবহৃত হয়।
