এয়ার সিলিন্ডার

SOLH MGF লো-প্রোফাইল গাইড টেবিল সিলিন্ডার সম্পূর্ণভাবে SMC কাউন্টারপার্টের সাথে বিনিময়যোগ্য। একটি সমন্বিত বৃহৎ-ব্যাসের ঘনকেন্দ্রিক গাইড হাতা দিয়ে ডিজাইন করা হয়েছে, এটি ঐতিহ্যবাহী ডুয়াল গাইড রড সিলিন্ডারের দিকনির্দেশক সীমাবদ্ধতা ভঙ্গ করে এবং অভিন্ন 360° অ্যান্টি-ডিফ্লেকশন পারফরম্যান্স প্রদান করে। একটি আল্ট্রা-ফ্ল্যাট কমপ্যাক্ট লেআউটের জন্য MGQ সিরিজের তুলনায় এর সামগ্রিক ইনস্টলেশন উচ্চতা 15%~20% কমে গেছে। উপলব্ধ বোর মাপ: φ40, φ63, φ100 মিমি স্ট্যান্ডার্ড শর্ট স্ট্রোক 30 মিমি থেকে 100 মিমি পর্যন্ত, শর্ট-স্ট্রোক হেভি-ডিউটি ​​অপারেশনের জন্য অপ্টিমাইজ করা হয়েছে। অন্তর্নির্মিত অ্যান্টি-ঘূর্ণন পিনগুলি φ100 মডেলের জন্য 409 N·m পর্যন্ত অত্যন্ত উচ্চ অনুমোদনযোগ্য টর্ক প্রদান করে, জ্যামিং বা স্থানচ্যুতি ছাড়াই সমস্ত দিক থেকে অদ্ভুত শক্তির অধীনে স্থিতিশীল, ±0.05° এর সর্বোচ্চ অ্যান্টি-ঘূর্ণন নির্ভুলতা সহ। দ্বি-দিকনির্দেশক উপরে এবং নীচে মাউন্টিং সমর্থিত; শরীরের তিন দিকের টি-স্লট চার দিকে চৌম্বকীয় সুইচ ইনস্টলেশন সক্ষম করে। স্ট্যান্ডার্ড ডুয়াল-এন্ড রাবার বাফার এবং তেল-মুক্ত রক্ষণাবেক্ষণ-মুক্ত অপারেশন সজ্জিত। 10- প্রিফিক্সড লো-ডাস্ট ক্লিন সংস্করণ সেমিকন্ডাক্টর, 3C ইলেকট্রনিক্স এবং মেডিকেল ওয়ার্কশপের কঠোর প্রয়োজনীয়তা পূরণ করে। প্রচলিত কাঠামোর তুলনায় প্রায় 15% হালকা, এটি ওয়ার্কপিস জ্যাকিং, জিগ ইজেকশন, স্টেশন ইন্ডেক্সিং ফ্লিপিং এবং স্বল্প-দূরত্বের ভারী-শুল্ক পুশিং এর জন্য ব্যাপকভাবে মোতায়েন করা হয়, আদর্শ কমপ্যাক্ট নিউমেটিক অ্যাকুয়েটর যা সীমিত ইনস্টলেশন স্পেসের মধ্যে সর্বমুখী অ্যান্টি-ডিফ্লেকশন এবং উচ্চ টর্ক ক্ষমতা প্রয়োজন।

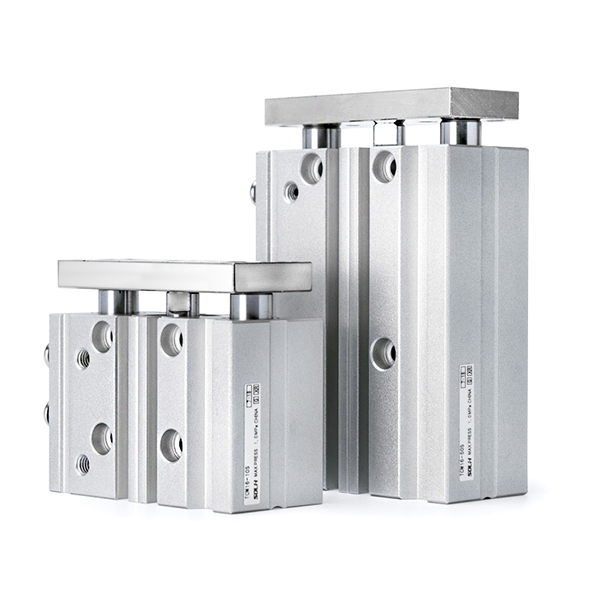

SOLH TC সিরিজের ট্রায়াক্সিয়াল গাইড রড সিলিন্ডার হল SMC MGP সিরিজের জন্য সরাসরি ড্রপ-ইন প্রতিস্থাপন। এটি দুটি গাইড রড এবং একটি কেন্দ্রীয় পিস্টন রড সমন্বিত একটি সমন্বিত তিন-অক্ষ কাঠামো গ্রহণ করে, যা অতি-উচ্চ দৃঢ়তার বৈশিষ্ট্যযুক্ত। এর টর্শন প্রতিরোধের এবং পার্শ্বীয় লোড ক্ষমতা প্রচলিত ডুয়াল-গাইড রড সিলিন্ডারের দ্বিগুণেরও বেশি, কার্যকরভাবে বিচ্যুতি এবং অবস্থানগত অফসেট প্রতিরোধ করে। উপলব্ধ বোরের আকার দুটি মূল ভেরিয়েন্টের সাথে φ6 মিমি থেকে 100 মিমি পর্যন্ত: TCL নির্ভুল বল বিয়ারিং টাইপ উচ্চ-ফ্রিকোয়েন্সি উত্তোলন এবং নির্ভুল অবস্থানের জন্য অতি-নিম্ন ঘর্ষণ এবং মসৃণ গতি সরবরাহ করে; TCM ব্রাস অ্যালয় স্লাইডিং বিয়ারিং টাইপ উচ্চতর পরিধান প্রতিরোধের এবং ভারী লোড, ধুলোময় পরিবেশ এবং পরিবাহক লাইন বন্ধ করার ক্রিয়াকলাপগুলির জন্য প্রভাব প্রতিরোধের গর্ব করে। স্ট্যান্ডার্ড স্ট্রোক 5 মিমি থেকে 500 মিমি কভার করে। ঐচ্ছিক কনফিগারেশনের মধ্যে রয়েছে জে-টাইপ স্ট্রোক অ্যাডজাস্টমেন্ট (সর্বোচ্চ 50 মিমি অ্যাডজাস্টেবল রেঞ্জ) এবং -টি উচ্চ-তাপমাত্রা সংস্করণ -20℃ থেকে 120℃ পর্যন্ত স্থিরভাবে কাজ করে। স্ট্যান্ডার্ড কনফিগারেশনের মধ্যে অন্তর্নির্মিত চৌম্বকীয় রিং, ডুয়াল-এন্ড রাবার বাফার এবং তেল-মুক্ত রক্ষণাবেক্ষণ-মুক্ত অপারেশন অন্তর্ভুক্ত রয়েছে। মাল্টি-ডিরেকশনাল মাউন্টিং হোল এবং চৌম্বকীয় সুইচগুলির জন্য চার-পাশের স্লটগুলি একত্রিত করা হয়েছে, যখন উপরের এবং পাশের দ্বৈত এয়ার পোর্টগুলি নমনীয় পাইপিং বিন্যাস সক্ষম করে৷ ফ্ল্যাঞ্জ এবং ফুট বন্ধনী আনুষাঙ্গিক বহুমুখী ইনস্টলেশন অভিযোজন সমর্থন করে। অপারেটিং চাপ 0.1 MPa থেকে 1.0 MPa পর্যন্ত, এবং বেঞ্চমার্ক পজিশনিং হোল নির্ভরযোগ্য পুনরাবৃত্তি নির্ভুলতা নিশ্চিত করে। কনভেয়র স্টপার লিফটিং, 3C ইলেকট্রনিক্সে PCB হ্যান্ডলিং এবং ক্রিমিং, প্যাকেজিং গেট অ্যাকচুয়েশন, জিগ ইজেকশন এবং উন্মাদ লোড ড্রাইভিং-এ ব্যাপকভাবে ব্যবহৃত, এই ইন্টিগ্রেটেড অ্যাকুয়েটর আলাদা এক্সটার্নাল গাইডিং অ্যাসেম্বলির প্রয়োজনীয়তা দূর করে, যান্ত্রিক ডিজাইনকে সরল করে যা চমৎকার সাধারণ খরচে মিনি-মিনি-স্টেশনের জন্য চমৎকার প্রাক-সাধারণ পারফরম্যান্স সহ যান্ত্রিক নকশা। অটোমেশন

SOLH CX2 সিরিজের ডাবল রড স্লাইড সিলিন্ডার SMC CX2 স্ট্যান্ডার্ড মডেলের বিনিময়যোগ্য প্রতিস্থাপন হিসাবে কাজ করে। ডুয়াল পিস্টন এবং সিমেট্রিকাল ডুয়াল পিস্টন রড দিয়ে তৈরি, এটি একই বোর সাইজের সিঙ্গেল-রড সিলিন্ডারের তুলনায় ডাবল থ্রাস্ট আউটপুট এবং উচ্চতর ইন্টিগ্রাল রিজিডিটি প্রদান করে। উপলব্ধ বোর মাপ φ10, 15, 25 মিমি 25 মিমি থেকে 200 মিমি পর্যন্ত স্ট্যান্ডার্ড স্ট্রোকের সাথে কভার করে। স্ট্যান্ডার্ড সংস্করণ স্লাইড বিয়ারিং গাইডিং গ্রহণ করে; আপগ্রেড করা CXWM (স্লাইড বিয়ারিং + হাইড্রোলিক বাফার) এবং CXWL (বল বিয়ারিং + হাইড্রোলিক বাফার) উচ্চ-গতির ঘন ঘন প্রভাব প্রয়োগের জন্য কাস্টমাইজ করা হয়েছে। প্রতিসম দ্বৈত রডগুলি φ25 বোরের জন্য ±0.02° পর্যন্ত সর্বাধিক নির্ভুলতা সহ অন্তর্নিহিত যান্ত্রিক অ্যান্টি-ঘূর্ণন কর্মক্ষমতা প্রদান করে, পার্শ্বীয় এবং উদ্ভট লোডগুলির বিরুদ্ধে অসামান্য প্রতিরোধের অধিকারী। লো-প্রোফাইল স্লিম বডি দুটি অ্যাসেম্বলি ফর্ম সমর্থন করে: চলন্ত শেষ প্লেট সহ ফিক্সড সিলিন্ডার বডি বা স্লাইডিং সিলিন্ডার বডি সহ ফিক্সড এন্ড প্লেট৷ ফোর-সাইড মাউন্টিং হোল এবং তিন-দিকের এয়ার পোর্টগুলি নমনীয় ইনস্টলেশন এবং সরু সীমাবদ্ধ জায়গায় পাইপিং সক্ষম করে। স্ট্যান্ডার্ড ডুয়াল-এন্ড রাবার বাফার এবং তেল-মুক্ত রক্ষণাবেক্ষণ-মুক্ত অপারেশন সজ্জিত; ঐচ্ছিক N অ-চৌম্বক সংস্করণ চৌম্বক-সংবেদনশীল অনুষ্ঠানের জন্য চৌম্বকীয় হস্তক্ষেপ দূর করে। 3C এবং সেমিকন্ডাক্টর শিল্প, জিগ পুশিং এবং লিফটিং, কমপ্যাক্ট সরঞ্জামের ভিতরে ঘন সিলিন্ডার লেআউট, খাদ্য, চিকিৎসা এবং পরিষ্কার কর্মশালার জন্য মাঝারি-লোড রেসিপ্রোকেটিং অ্যাকচুয়েশনের জন্য যথার্থ ওয়ার্কপিস স্থানান্তরে ব্যাপকভাবে প্রয়োগ করা হয়।

SOLH CXSJ হল ক্লাসিক CXS টুইন সিলিন্ডারের একটি আপগ্রেড করা আল্ট্রা-কম্প্যাক্ট পুনরাবৃত্তি, মূল SMC CXS সিরিজের সাথে বিনিময়যোগ্য। ইন্টিগ্রেটেড ডুয়াল পিস্টন এবং ডুয়াল গাইড রড দিয়ে তৈরি, এটি ±0.1° এর স্থিতিশীল অ্যান্টি-ঘূর্ণন নির্ভুলতার সাথে একই বোর আকারে দ্বিগুণ থ্রাস্ট সরবরাহ করে। এর সামগ্রিক মাত্রা হালকা ওজন সহ 10%~20% দ্বারা সংক্ষিপ্ত এবং সংকীর্ণ করা হয়েছে, অত্যন্ত সংকীর্ণ অভ্যন্তরীণ সরঞ্জাম বিন্যাসের জন্য তৈরি করা হয়েছে। চারটি সাব-মডেল পাওয়া যায়: স্লাইড বিয়ারিং সহ CXSJM কম-গতির সাধারণ অবস্থানের জন্য চমৎকার পরিধান প্রতিরোধের এবং ধুলো-প্রমাণ কার্যকারিতা বৈশিষ্ট্যযুক্ত; CXSJL বল বিয়ারিং টাইপ উচ্চ-ফ্রিকোয়েন্সি হাই-স্পিড পিক-এন্ড-প্লেসের জন্য সর্বোচ্চ 800 মিমি/সেকেন্ড গতিতে অতি-লো ঘর্ষণ এবং মসৃণ নড়াচড়ার গর্ব করে; রড ডিজাইনের মাধ্যমে CXSJWM/CXSJWL দ্বিপাক্ষিক সিঙ্ক্রোনাস উত্তোলন এবং কেন্দ্রীভূত অবস্থানের জন্য উভয় প্রান্তে ওয়ার্কপিস ইনস্টলেশন সক্ষম করে। φ6 এবং φ10 বোরগুলি অক্ষীয় এবং সাইড পোর্টিং উভয়কেই সমর্থন করে যখন অন্যান্য আকারগুলি শুধুমাত্র সাইড পাইপিং গ্রহণ করে। বিপরীত চৌম্বকীয় সুইচ বন্ধনী 4-দিক হস্তক্ষেপ-মুক্ত সমাবেশ এবং প্রতিসম বাম-ডান ইনস্টলেশন সমর্থন করে। ডুয়াল-এন্ড রাবার বাফারগুলি মান হিসাবে আসে; প্রত্যয় Z হল অবস্থান সেন্সরগুলির জন্য অন্তর্নির্মিত চৌম্বকীয় রিংগুলির জন্য, এবং নন-চৌম্বকীয় সংস্করণগুলি অ্যান্টি-ম্যাগনেটিক-হস্তক্ষেপ পরিস্থিতিগুলির জন্য উপলব্ধ। ঐচ্ছিক এক্সটেনশন লক P এবং প্রত্যাহার লক R অ্যাকচুয়েটরকে নির্দিষ্ট অবস্থানে স্থিরভাবে ধরে রাখতে পারে। এটি ব্যাপকভাবে 3C এবং সাধারণ উত্পাদন লাইনের জন্য কমপ্যাক্ট অটোমেশন সরঞ্জামের মধ্যে হালকা লোডের অধীনে পিক-এন্ড-প্লেস, হালকা চাপ এবং নির্ভুলতা সীমিত অবস্থানের জন্য ব্যবহৃত হয়।

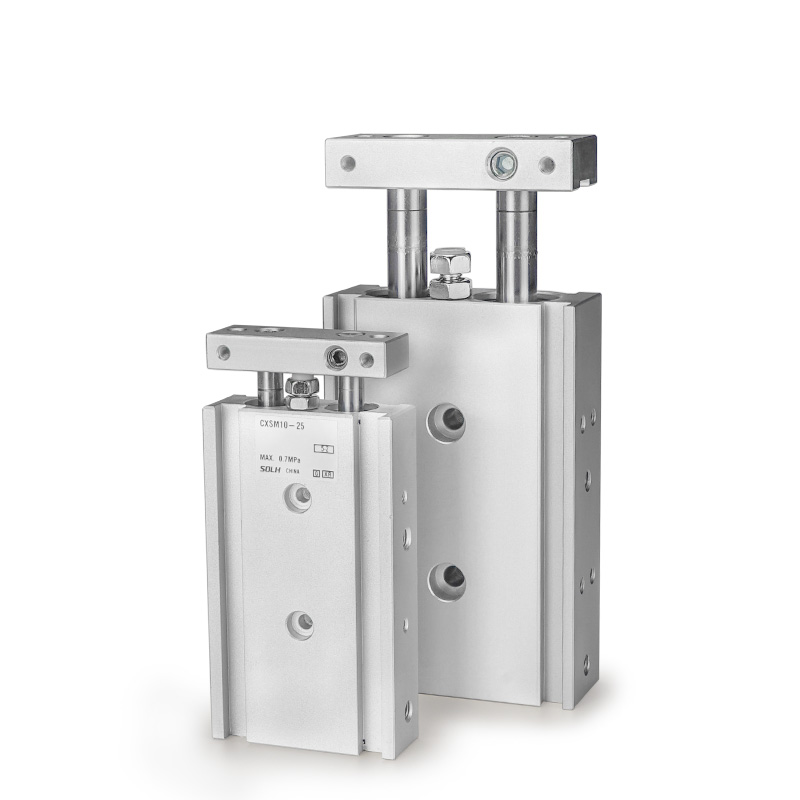

SOLH CXS হাই-রিজিডিটি পাতলা টুইন রড সিলিন্ডারটি আসল SMC CXS সিরিজের সাথে সম্পূর্ণভাবে বিনিময়যোগ্য। সিঙ্ক্রোনাস অ্যাকচুয়েশনের জন্য সমন্বিত সমাক্ষীয় ডুয়াল পিস্টন এবং ডুয়াল গাইড রড দিয়ে নির্মিত, এটি ±0.1° এর স্থিতিশীল অ্যান্টি-ঘূর্ণন নির্ভুলতার সাথে অভিন্ন বোর আকারের একক-পিস্টন সিলিন্ডারের বিপরীতে প্রায় দ্বিগুণ থ্রাস্ট সরবরাহ করে। এর ইন্টিগ্রেটেড গাইডিং স্ট্রাকচার বাহ্যিক অক্জিলিয়ারী গাইড ছাড়া পাশ্বর্ীয় এবং উদ্ভট লোডের শক্তিশালী প্রতিরোধ প্রদান করে। চারটি মূল উপ-মডেল উপলব্ধ: ধাতব স্লাইড বিয়ারিং সহ CXSM অসামান্য পরিধান প্রতিরোধ, ধুলোরোধী কর্মক্ষমতা এবং নিম্ন-গতির অবস্থান, চাপ এবং ধুলোময় পরিবেশের জন্য উচ্চতর সাইড লোড ক্ষমতা নিয়ে গর্ব করে; সিএক্সএসএল বল বিয়ারিং টাইপ হাই-ফ্রিকোয়েন্সি হাই-স্পিড পিক-এন্ড-প্লেসের জন্য 400 মিমি/সেকেন্ড পর্যন্ত সর্বোচ্চ গতির সাথে অতি-লো ঘর্ষণ এবং মসৃণ চলাচলের বৈশিষ্ট্য রয়েছে; রড সংস্করণের মাধ্যমে CXSWM/CXSWL দ্বিপাক্ষিক সিঙ্ক্রোনাস উত্তোলন এবং কেন্দ্রীভূত স্থানান্তরের জন্য উভয় রড প্রান্তে ফিক্সচার ইনস্টলেশনের অনুমতি দেয়। ডুয়াল-এন্ড রাবার বাফারগুলি মানক; হিংসাত্মক উচ্চ-গতির প্রভাব শোষণ করতে φ20/25/32 বড় বোরের জন্য AZ এয়ার বাফার ঐচ্ছিক। D-M9B, D-A93 এবং অন্যান্য অবস্থান সেন্সর সরাসরি ইনস্টল করার জন্য প্রত্যয় Z দ্বারা অন্তর্নির্মিত চৌম্বকীয় রিং বোঝায়; চৌম্বক-সংবেদনশীল কাজের অবস্থার জন্য অ-চৌম্বকীয় রূপগুলি উপলব্ধ। ঐচ্ছিক এক্সটেনশন লক P এবং প্রত্যাহার লক R পিস্টনকে নির্দিষ্ট অবস্থানে লক করতে পারে। থ্রি-সাইড মাউন্টিং (নীচে, উপরে, পাশ) বিভিন্ন কমপ্যাক্ট যান্ত্রিক লেআউট সমর্থন করে, 3C ইলেকট্রনিক্স এবং সাধারণ অটোমেশন উত্পাদন লাইনের জন্য নির্ভুলতা বাছাই, উপাদান স্থানান্তর, অবস্থান এবং হালকা প্রেসিং প্রক্রিয়াগুলিতে ব্যাপকভাবে স্থাপন করা হয়।

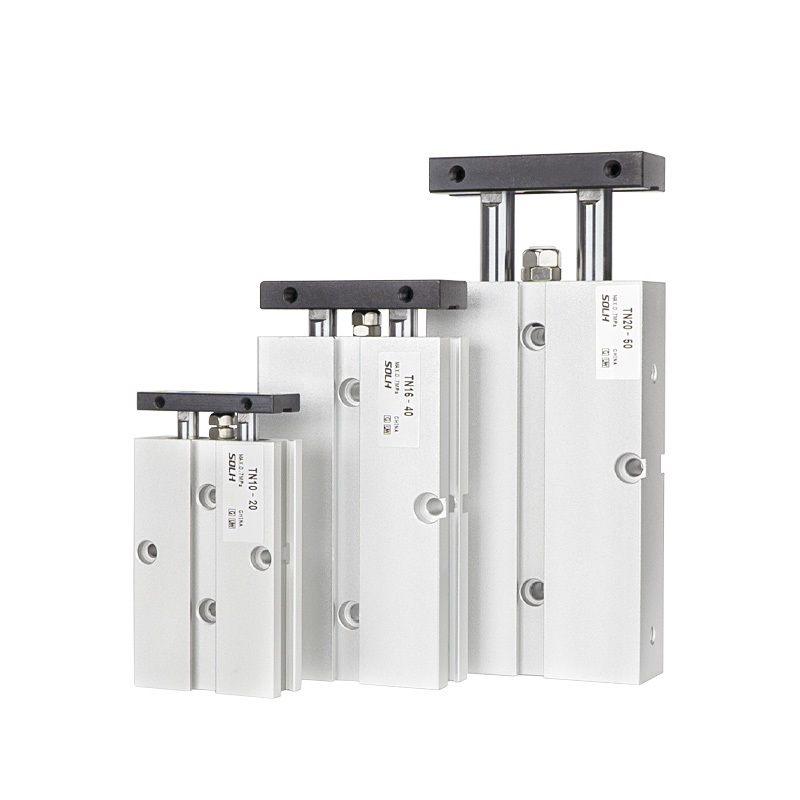

SOLH TN খরচ-কার্যকর টুইন শ্যাফ্ট সিলিন্ডার কম্প্যাক্ট বিন্যাস এবং চমৎকার খরচ কর্মক্ষমতা জন্য স্লাইড ভারবহন নির্দেশিকা সহ একটি একক-পিস্টন ডুয়াল গাইড খাদ কাঠামো গ্রহণ করে। এটি ফ্যাক্টরি-বিল্ট-ইন ম্যাগনেটিক রিং এবং স্ট্রোক ফাইন টিউনিংয়ের জন্য একটি সামঞ্জস্যযোগ্য ফ্রন্ট রাবার বাফার দিয়ে সজ্জিত, ±0.2° অ্যান্টি-ঘূর্ণন নির্ভুলতা সরবরাহ করে। সিঙ্ক্রোনাইজড ডুয়াল শ্যাফ্টগুলি টর্শনকে নিয়ন্ত্রণ করে এবং সামান্য পার্শ্বীয় উদ্ভট লোড সহ্য করতে সুইং করে। থ্রি-ডিরেকশন মাউন্টিং (উপর, নীচে, পাশে) উপলব্ধ, এবং পাশের খাঁজগুলি অতিরিক্ত বন্ধনী ছাড়াই চৌম্বকীয় সুইচগুলির সরাসরি ইনস্টলেশন সমর্থন করে। দুই ধরনের সরবরাহ করা হয়: স্ট্যান্ডার্ড একক-এন্ড রড TN এবং রড TNW এর মাধ্যমে ডবল, TNW দ্বিমুখী সিঙ্ক্রোনাস কেন্দ্রীকরণ গতির জন্য উভয় রড প্রান্তে ফিক্সচার সমাবেশের অনুমতি দেয়। TR সিরিজের সাথে তুলনা করে, TN φ6 বোর বিকল্প ছাড়াই ছোট মাত্রা এবং কম খরচে বৈশিষ্ট্যযুক্ত; CXS/CXSJ ডুয়াল-পিস্টন টুইন সিলিন্ডারের সাথে তুলনা করে, TN সুস্পষ্ট খরচ সুবিধার সাথে একক থ্রাস্ট আউটপুট করে কিন্তু কম নির্ভুলতা এবং লোড ক্ষমতা। এর কাজের চাপ 0.15 থেকে 1.0 MPa পর্যন্ত এবং পরিবেষ্টিত তাপমাত্রা অভিযোজনযোগ্যতা −20℃~70℃ কভার করে। হালকা-লোড পজিশনিং, সাধারণ প্রেসিং, ওয়ার্কপিস স্টপিং এবং মাঝারি নির্ভুলতা প্রয়োজনীয়তা এবং খরচ নিয়ন্ত্রণের চাহিদা সহ সাধারণ অটোমেশন স্টেশনগুলির জন্য স্বল্প-দূরত্ব স্থানান্তরের জন্য এটি ব্যাপকভাবে ব্যবহৃত হয়। এস-টাইপ চৌম্বকীয় রিং পুরো সিরিজের জন্য আদর্শ এবং সরানো যাবে না; ডিফল্ট Rc থ্রেড বিদেশী প্রকল্পের জন্য G থ্রেড বা NPT থ্রেডে কাস্টমাইজ করা যেতে পারে।

SOLH TR টুইন শ্যাফ্ট সিলিন্ডার JIS শিল্প মান অনুযায়ী তৈরি করা হয়। এটি বর্ধিত স্লাইড ভারবহন ঝোপের সাথে মিলিত একটি একক-পিস্টন ডুয়াল গাইড শ্যাফ্ট কাঠামো গ্রহণ করে, উচ্চ কাঠামোগত অনমনীয়তা, চমৎকার টর্শন প্রতিরোধ ক্ষমতা এবং সাশ্রয়ী TN টুইন শ্যাফ্ট সিলিন্ডারের চেয়ে শক্তিশালী অ্যান্টি-ডিফ্লেকশন ক্ষমতা সমন্বিত। বোরের আকার সম্পূর্ণরূপে φ6 থেকে 32 মিমি, স্ট্যান্ডার্ড একক-রড TR, রড TRW এর মাধ্যমে ডবল এবং হালকা কমপ্যাক্ট TRJ ভেরিয়েন্ট সহ। অ্যান্টি-ঘূর্ণন নির্ভুলতা বোরগুলির জন্য ±0.1° ≥16 মিমি এবং φ6/φ10 ছোট বোরের জন্য ±0.2° পৌঁছায়; দ্বৈত শ্যাফ্ট দীর্ঘ স্ট্রোকের উপর স্থিতিশীল অপারেশন গ্যারান্টি সুইং বিচ্যুতি সীমাবদ্ধ. একটি সামঞ্জস্যযোগ্য সামনের রাবার কুশন প্যাড স্ট্রোক ট্রিমিং, প্রভাব শোষণ এবং শব্দ কমানোর জন্য ফিক্সড রিয়ার বাফারের সাথে সহযোগিতা করে। থ্রি-ওয়ে মাউন্টিং (শীর্ষ, নীচে, পাশে) এবং ঐচ্ছিক ডুয়াল-সাইড পোর্টিং উপলব্ধ; পাশের খাঁজগুলি অতিরিক্ত বন্ধনী ছাড়াই চৌম্বকীয় সুইচগুলির সরাসরি সমাবেশের অনুমতি দেয়। অন্তর্নির্মিত চৌম্বকীয় রিং চিহ্নিত প্রত্যয় S মানক, যখন চৌম্বকীয় হস্তক্ষেপ সংবেদনশীল অনুষ্ঠানের জন্য অ-চৌম্বকীয় কাস্টমাইজড সংস্করণ দেওয়া হয়। অপারেটিং চাপ 0.15 ~ 1.0 MPa পরিসরে কাজ করার তাপমাত্রা −20 ℃ থেকে 70 ℃ পর্যন্ত। বিদেশী প্রকৌশল প্রকল্পের জন্য স্ট্যান্ডার্ড Rc থ্রেডকে G থ্রেড বা NPT থ্রেডে রূপান্তর করা যেতে পারে। CXS টুইন সিলিন্ডার থেকে আলাদা: TR বিশিষ্ট যান্ত্রিক দৃঢ়তা এবং দীর্ঘ-স্ট্রোক অ্যাপ্লিকেশনগুলিতে স্থিতিশীল পার্শ্ব-লোড প্রতিরোধের সাথে একক থ্রাস্ট আউটপুট করে; সিএক্সএস-এ ডবল থ্রাস্ট, কম ঘর্ষণ এবং উচ্চ-ফ্রিকোয়েন্সি শর্ট-স্ট্রোক পিক-এন্ড-প্লেসের জন্য উপযুক্ত মসৃণ উচ্চ-গতির আদান-প্রদানের জন্য ডুয়াল পিস্টন রয়েছে। স্পষ্টতা অবস্থান, ওয়ার্কপিস প্রেসিং, দীর্ঘ-দূরত্বের স্টপিং এবং ট্রান্সফার এবং মাঝারি-হালকা লোডের অধীনে নির্ভরযোগ্য গাইডিং প্রয়োজন এমন সাধারণ অটোমেশন স্টেশনগুলিতে ব্যাপকভাবে প্রয়োগ করা হয়।

SOLH MK (সাধারণত MKB নামে পরিচিত) হল একটি সম্মিলিত বায়ুসংক্রান্ত সিলিন্ডার যা 90° ঘূর্ণন এবং লিনিয়ার ডাউনওয়ার্ড ক্ল্যাম্পিং, মূলধারার MKB সিরিজের সাথে বিনিময়যোগ্য। বোরের আকার φ12~φ63 কভার এবং ক্ল্যাম্পিং স্ট্রোক 5 মিমি থেকে 50 মিমি পর্যন্ত। আরো কমপ্যাক্ট লেআউটের জন্য প্রচলিত MK2 মডেলের তুলনায় এর সামগ্রিক দৈর্ঘ্য 3~10 মিমি ছোট করা হয়েছে। উচ্চ-জড়তা ওয়ার্কপিসগুলির উচ্চ-গতির ক্ল্যাম্পিংয়ের সাথে মানিয়ে নিতে অনুমোদিত জড়তা টর্ককে তিনগুণে আপগ্রেড করা হয়েছে এবং নির্ভরযোগ্য ভারী-লোড ধারণের জন্য φ63 বোরের সর্বাধিক ক্ল্যাম্পিং বল 0.5 MPa-এর অধীনে 12.4 kN পৌঁছেছে। কাজের চক্র: উপরের দিকে প্রত্যাহার করুন → 90° বাম/ডান ঘূর্ণন → ক্ল্যাম্পিংয়ের জন্য প্রসারিত করুন; রিলিজ বিপরীত ক্রম অনুসরণ করে। স্থির 90° ঘূর্ণন কোণ সহনশীলতা ±5° স্থিতিশীল পুনরাবৃত্তিমূলক অবস্থান নিশ্চিত করে। শুধুমাত্র 2-পার্শ্বের সেন্সর মাউন্ট করা φ20 এবং φ25 বোর ব্যতীত, অন্য মাপগুলি হস্তক্ষেপ ছাড়াই ঝরঝরে তারের জন্য 4-দিককার চৌম্বকীয় সুইচ ইনস্টলেশন সমর্থন করে। গর্ত এবং ডবল-এন্ড থ্রেডেড গর্তের মাধ্যমে সরাসরি মাউন্টিং এবং ফ্ল্যাঞ্জ ইনস্টলেশন সক্ষম করে। ডাবল-সাইড রাবার বাফার প্রভাব, কম্পন এবং শব্দ কমায়; তেল-মুক্ত নকশা পরিষ্কার এবং ধুলো-মুক্ত কাজের পরিবেশকে সন্তুষ্ট করে। অন্তর্নির্মিত চৌম্বকীয় রিংগুলি ক্ল্যাম্প/রিলিজ স্থিতি নিরীক্ষণের জন্য অবস্থান সেন্সরগুলির সাথে কাজ করে; ঘড়ির কাঁটার দিকে RZ এবং ঘড়ির কাঁটার বিপরীত LZ ঘূর্ণনের দিকনির্দেশ ঐচ্ছিক। এটি ব্যাপকভাবে মেশিন টুল ফিক্সচার, ওয়েল্ডিং পজিশনিং, স্ট্যাম্পিং ফিক্সিং, নির্ভুল 3C উপাদান, সেমিকন্ডাক্টর ট্রে ক্ল্যাম্পিং এবং ফিক্সচার ফ্লিপিং লিমিটিং-এ প্রয়োগ করা হয়। এটি যান্ত্রিক নকশাকে সরল করে এবং ঘূর্ণায়মান এবং ক্ল্যাম্পিং ফাংশনগুলিকে একীভূত করে ইনস্টলেশনের স্থান সংরক্ষণ করে। ক্ল্যাম্পিং ফোর্স ≥ প্রকৃত লোড × 1.5 নিরাপত্তা ফ্যাক্টর সহ বোরের আকার নির্বাচন করুন এবং যান্ত্রিক সংঘর্ষ এড়াতে 3~5 মিমি স্ট্রোক মার্জিন সংরক্ষণ করুন।

SOLH ACK কোণ সিলিন্ডার স্ট্যান্ডার্ড 90° ঘূর্ণন / ঐচ্ছিক 180° টার্নিং প্লাস লিনিয়ার ডাউনওয়ার্ড ক্ল্যাম্পিংয়ের সমন্বিত যৌগিক গতিকে সংহত করে, যার বোরের আকার φ25 থেকে φ63 পর্যন্ত। এটির মূল নকশা হিসাবে একটি তিন-গাইড-গ্রুভ সাপোর্টিং স্ট্রাকচার রয়েছে, যা উচ্চতর কাঠামোগত অনমনীয়তা এবং উদ্ভট লোডের শক্তিশালী প্রতিরোধ এনেছে, যা সাধারণ ঘূর্ণমান ক্ল্যাম্প সিলিন্ডারের চেয়ে ±1.5° উচ্চ কৌণিক অবস্থান নির্ভুলতা অর্জন করে। দুটি কাঠামোগত প্রকার উপলব্ধ: সরু ওয়ার্কপিসের জন্য একক চাপ প্লেট সহ ACK এবং প্রশস্ত ওয়ার্কপিসের জন্য ACKD ডাবল চাপ প্লেট; ঘড়ির কাঁটার বিপরীতে বাম ঘূর্ণন (L) এবং ঘড়ির কাঁটার ডান দিকে ঘূর্ণন (R) সাইটের লেআউটের সাথে মেলে নির্বাচনযোগ্য। কাজের চক্র: পিস্টন রড প্রত্যাহার করে এবং উপরে তোলে → ওয়ার্কপিসের হস্তক্ষেপ এড়াতে ঘোরায় → ক্ল্যাম্পিংয়ের জন্য নীচের দিকে প্রসারিত হয়; রিলিজ রিসেট করার জন্য বিপরীত ক্রমে সঞ্চালিত হয়। পিস্টন রডটি তাপ-চিকিত্সাযুক্ত খাদ ইস্পাত দিয়ে তৈরি, সিলিন্ডার টিউবটি কঠোর অ্যানোডাইজিংয়ের মধ্য দিয়ে যায়, আমদানি করা উচ্চ-কর্মক্ষমতা সিলিং রিংয়ের সাথে মিলে যায় যাতে চমৎকার পরিধান প্রতিরোধ, জারা প্রতিরোধ, কম বায়ু ফুটো এবং দীর্ঘ পরিষেবা জীবন উপলব্ধি করা যায়। গর্তের মাধ্যমে চারটি নীচে সরাসরি ইনস্টলেশন এবং ফ্ল্যাঞ্জ মাউন্টিং সমর্থন করে; অন্তর্নির্মিত সেন্সর খাঁজগুলি চৌম্বকীয় সুইচ সমাবেশকে ক্ল্যাম্প এবং রিলিজ স্ট্যাটাস নিরীক্ষণ করতে সহায়তা করে। প্রতিটি বোর নির্দিষ্ট স্ট্যান্ডার্ড ক্ল্যাম্পিং স্ট্রোকের সাথে সজ্জিত; 0.5 MPa অপারেটিং চাপের অধীনে φ63-এর সর্বোচ্চ ক্ল্যাম্পিং বল 1050 N এ পৌঁছায়। কাজের চাপ 0.15 ~ 1.0 MPa পরিসীমা −20 ℃ থেকে 80 ℃ পর্যন্ত বিস্তৃত তাপমাত্রা অভিযোজনযোগ্যতা সহ। এটি মেশিন টুল টুলিং, ওয়েল্ডিং পজিশনিং, স্ট্যাম্পিং প্রসেসের জন্য অ্যান্টি-শিফটিং ফিক্সিং, ইলেকট্রনিক ট্রেগুলির ফিক্সচার ক্ল্যাম্পিং এবং টার্নওভার মেকানিজমের জন্য পজিশনিং-এ ব্যাপকভাবে গৃহীত হয়। এটি যান্ত্রিক বিন্যাসকে সরল করতে এবং ইনস্টলেশনের স্থান বাঁচাতে পৃথক রোটারি এবং ক্ল্যাম্পিং সিলিন্ডারগুলি প্রতিস্থাপন করে। তাত্ত্বিক ক্ল্যাম্পিং বল ≥ প্রকৃত লোড × 1.5 নিরাপত্তা ফ্যাক্টর সহ সঠিক বোরের আকার নির্বাচন করুন এবং যান্ত্রিক সংঘর্ষের বিরুদ্ধে 3~5 মিমি স্ট্রোক মার্জিন সংরক্ষণ করুন।
