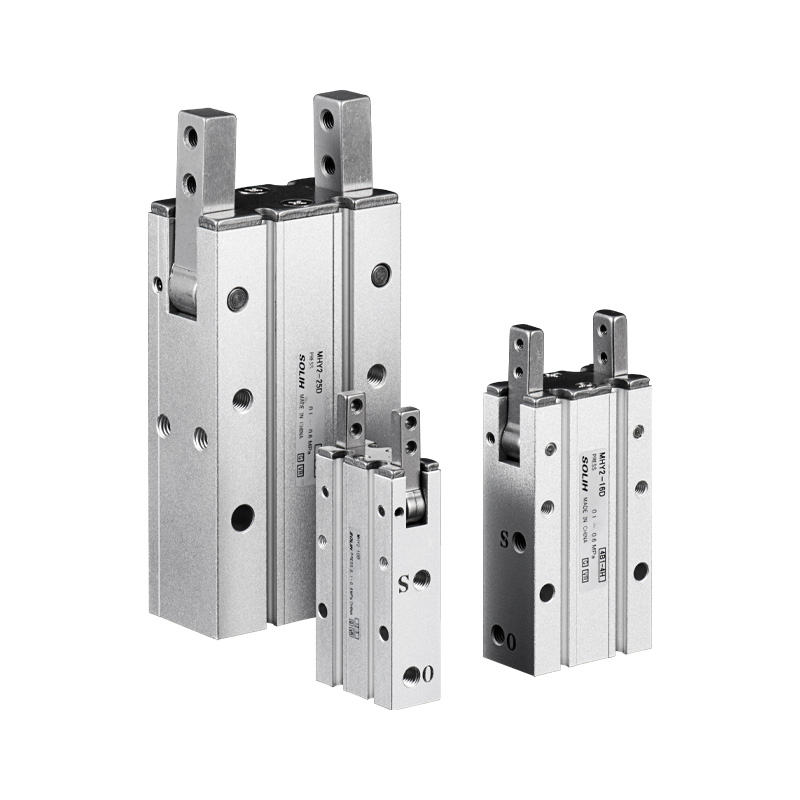

SOLH MHY2 ক্যাম-চালিত 180° চওড়া সুইং নিউমেটিক গ্রিপার সমতুল্য SMC মডেলের সাথে সম্পূর্ণভাবে বিনিময়যোগ্য। এটি গিয়ার মেকানিজমের পরিবর্তে ক্যাম ট্রান্সমিশন গ্রহণ করে, ওয়ার্কপিস আলগা হওয়া রোধ করতে -3° ওভার-ক্লোজ অবস্থান সহ সর্বাধিক 180° খোলার কোণ অর্জন করে। বোরের আকার 10/16/20/25 মিমি কভার করে, একক অভিনয় NO/NC ভেরিয়েন্ট ছাড়াই সম্পূর্ণরূপে দ্বিগুণ অভিনয়, এবং পুনরাবৃত্তি অবস্থান নির্ভুলতা ±0.02 মিমি পর্যন্ত পৌঁছায়। অপ্টিমাইজ করা সংকীর্ণ ক্লিয়ারেন্স নির্মাণ ধুলো প্রতিরোধ ক্ষমতা বাড়ায়। ফোর-সাইড সেন্সর খাঁজ পাওয়া যায়, এবং থ্রু-হোল মাউন্ট করা ঐচ্ছিক। অন্তর্নির্মিত চৌম্বকীয় রিংগুলি PLC-তে খোলা/বন্ধ প্রতিক্রিয়া সংকেত পাঠাতে M9 সিরিজের রিড সুইচগুলির সাথে কাজ করে। লিভার ট্রান্সমিশনের কারণে, বর্ধিত চোয়ালের ওভারহ্যাং সহ কার্যকর ক্ল্যাম্পিং ফোর্স তীব্রভাবে হ্রাস পায়; নির্বাচনের সময় টর্ক যাচাইকরণ প্রয়োজন, এবং ক্ল্যাম্পিং আর্ম দৈর্ঘ্য 35 মিমি এর মধ্যে বাঞ্ছনীয়। ক্ষুদ্রাকৃতির রোবট এন্ড ইফেক্টরে বড় ব্যাসের টিউবুলার এবং অনিয়মিত ওয়ার্কপিস বাছাই এবং ফ্লিপ করার জন্য আদর্শ। MHW2 গিয়ার সুইং গ্রিপার বাঞ্ছনীয় যদি পাওয়ার-অফ হোল্ডিং বা বড় হেভি-ডিউটি ​​বোরের প্রয়োজন হয়; কেন্দ্রীভূত লিনিয়ার ক্ল্যাম্পিংয়ের জন্য MHZ2 সমান্তরাল গ্রিপার পছন্দ করা হয়।

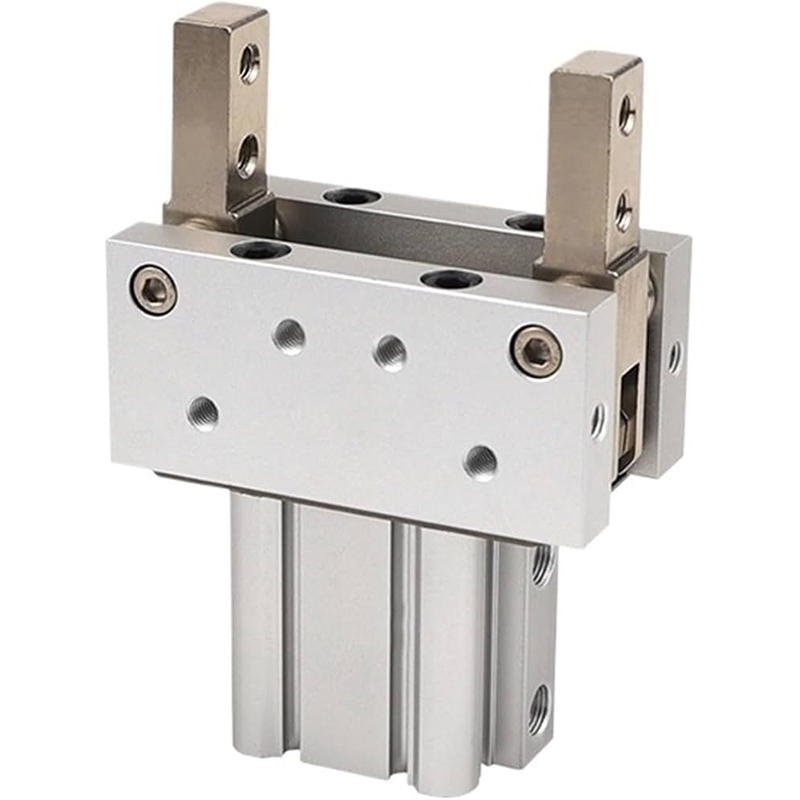

SOLH MHT2 টগল-জয়েন্ট হেভি-ডিউটি ​​সেলফ-লকিং নিউমেটিক গ্রিপার সমতুল্য SMC মডেলের সাথে সম্পূর্ণভাবে বিনিময়যোগ্য। টগল লিঙ্কেজ ডেড-পয়েন্ট স্ট্রাকচার ক্ল্যাম্পিং ফোর্সকে 3~5 গুণ বাড়িয়ে দেয়। যান্ত্রিক স্ব-লকিং একবার সম্পূর্ণরূপে বন্ধ হয়ে যায়, ওয়ার্কপিস ড্রপিং রোধ করতে বায়ু ক্ষতির পরে 80% এর বেশি ক্ল্যাম্পিং বল ধরে রাখে, ওভারহেড রোবট পরিচালনা এবং উচ্চ-নিরাপত্তা স্টেশনগুলির জন্য আদর্শ। বোরের আকার 32/40/50/63 মিমি, স্ট্যান্ডার্ড ডি টাইপ এবং আপডেট করা লাইটওয়েট ডিজেড ভেরিয়েন্টে দেওয়া হয়। নমনীয় সেন্সর ব্যবস্থার জন্য চৌম্বকীয় সুইচগুলি (M9BW) চার দিকে মাউন্ট করা যেতে পারে। উচ্চ-শক্তির খাদ ইস্পাত চোয়াল এবং পরিধান-প্রতিরোধী সংযোগ দিয়ে সজ্জিত, এটি দীর্ঘমেয়াদী তেল-মুক্ত অবিরাম অপারেশন সমর্থন করে। সুইং অ্যাঙ্গেল 23°~28°-এর মধ্যে সীমাবদ্ধ, তাই নির্বাচনের সময় ওয়ার্কপিস ক্লিয়ারেন্স অবশ্যই যাচাই করা উচিত। স্বয়ংচালিত উপাদান, ঢালাই এবং নকল অংশ, ভারী-শুল্ক মেশিন টুল লোডিং এবং প্রেসিং সরঞ্জামগুলির জন্য সুরক্ষা ফিক্সচারের জন্য ব্যাপকভাবে ব্যবহৃত হয়। লকিং ফাংশন ছাড়া সাধারণ সমান্তরাল গ্রিপারের বিপরীতে, MHT2 হল অ্যান্টি-ড্রপ সুরক্ষার প্রয়োজন ভারী লোডগুলির জন্য পছন্দের সমাধান।

SOLH MHW2 র্যাক-এন্ড-পিনিয়ন 180° সুইং নিউমেটিক গ্রিপার সমতুল্য SMC মডেলের সাথে সম্পূর্ণভাবে বিনিময়যোগ্য। র্যাক এবং পিনিয়ন গিয়ার ড্রাইভ প্রতিসম সিঙ্ক্রোনাস চোয়াল সুইং সক্ষম করে, প্রতিটি চোয়াল মোট 180° খোলার জন্য 90° পর্যন্ত ঘোরে, সুষম ক্ল্যাম্পিং নিশ্চিত করতে এবং ওয়ার্কপিস পিছলে যাওয়া প্রতিরোধ করতে সিঙ্ক্রোনাইজেশন ত্রুটি ≤0.1° সহ। বিশুদ্ধভাবে ডবল অ্যাক্টিং কনফিগারেশনে বোরের আকার 20 থেকে 50 মিমি পর্যন্ত। চোয়ালগুলি সম্পূর্ণ খোলার সময় শরীরের সাথে লম্বভাবে দাঁড়িয়ে থাকে, দখলকৃত স্থানকে কম করে এবং যান্ত্রিক পরিহার এবং ওয়ার্কপিস উল্টানো সহজ করে। হার্ড-অ্যানোডাইজড বর্গাকার অ্যালুমিনিয়াম বডিতে অনিয়ন্ত্রিত চৌম্বকীয় সুইচ ইনস্টলেশনের জন্য চার-পাশের সেন্সর খাঁজ রয়েছে। অপ্টিমাইজড ডাস্ট-প্রুফ সিলিং ধুলো ওয়ার্কশপে দীর্ঘ-চক্র অপারেশন সমর্থন করে। ক্যাম-চালিত MHY2 এর সাথে তুলনা করে, MHW2 উচ্চ লোড ক্ষমতা এবং আরও ভাল সিঙ্ক্রোনাইজেশন প্রদান করে; টগল MHT2 এর বিপরীতে, এতে কোনো পাওয়ার-অফ সেলফ-লকিং নেই তবে এটি অনেক বড় সুইং অ্যাঙ্গেল প্রদান করে। মাঝারি-লোড ওয়ার্কপিস (1~20 কেজি), কার্টন, বড় প্লাস্টিকের অংশ এবং সীমাবদ্ধ অটোমেশন স্টেশনগুলিতে লোড/আনলোড করার জন্য ব্যাপকভাবে ফ্লিপিং এবং পরিচালনার জন্য ব্যবহৃত হয়।

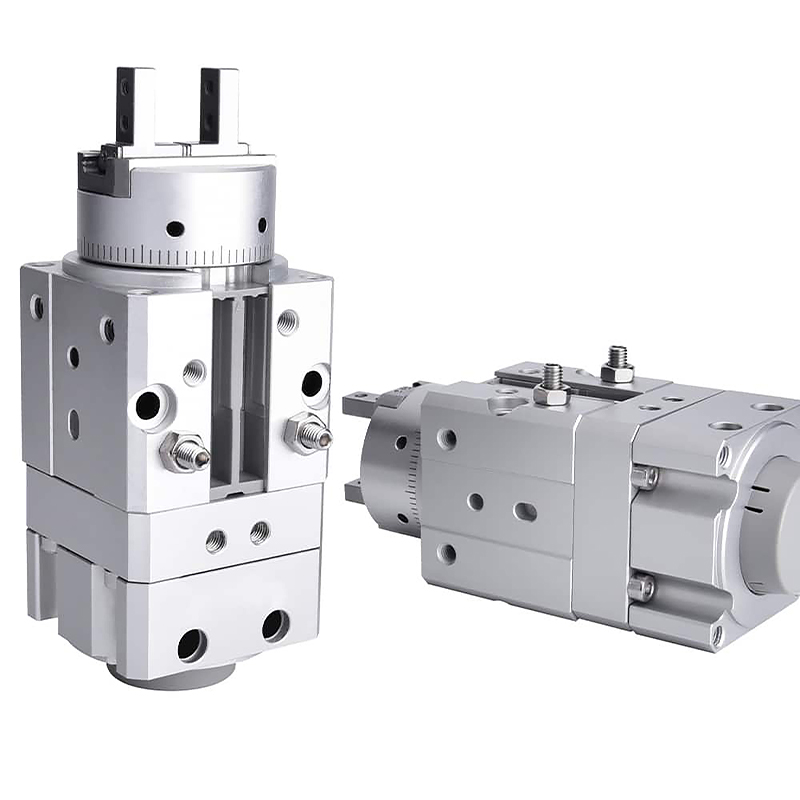

SOLH MRHQ ভ্যান-টাইপ ইন্টিগ্রেটেড রোটারি গ্রিপার সমতুল্য SMC মডেলের সাথে সম্পূর্ণভাবে বিনিময়যোগ্য। এটি একটি ভেন রোটারি মডিউল এবং সমান্তরাল এয়ার গ্রিপারকে একটি একক অ্যাকচুয়েটরে একীভূত করে, রোটারি টেবিল এবং পৃথক আঙ্গুলের সিলিন্ডারের বিভক্ত সমন্বয় প্রতিস্থাপন করে। সামগ্রিক দৈর্ঘ্য প্রায় 20% দ্বারা সংক্ষিপ্ত করা হয় এবং ঘূর্ণনের সময় টিউবিং ড্র্যাগ হস্তক্ষেপ বাদ দেওয়া হয়। বোরের আকার 10/16/20/25 মিমি স্ট্যান্ডার্ড 90° এবং 180° ঘূর্ণন সংস্করণ সহ কভার করে। শেষ স্টপ স্ক্রু ±10° মোট কৌণিক সূক্ষ্ম সমন্বয় সক্ষম করে। ডবল-অভিনয় সমান্তরাল চোয়াল ±0.01 মিমি পুনরাবৃত্তি অবস্থান নির্ভুলতা অর্জন করে। পাঁচটি মাউন্টিং সারফেস একত্রে লোকেটিং বস এবং পিন হোল দ্রুত সেন্টারিং এবং মাল্টি-অরিয়েন্টেশন সমাবেশ সক্ষম করে। বিল্ট-ইন চৌম্বকীয় রিংগুলি সম্পূর্ণ PLC ইন্টারলক নিয়ন্ত্রণের জন্য ঘূর্ণমান সীমা এবং চোয়াল খোলা/বন্ধ উভয় অবস্থা সনাক্ত করতে চারটি M9 সিরিজ রিড সুইচ পর্যন্ত সমর্থন করে। তেল-মুক্ত স্ব-তৈলাক্তকরণ কাঠামো গ্রহণ করে, এটি সীমিত-স্থান 3C ইলেকট্রনিক্স এবং 0.1 থেকে 5 কেজি পর্যন্ত হালকা ও মাঝারি লোডের জন্য প্যাকেজিং অটোমেশন লাইনগুলিতে ওয়ার্কপিস গ্রিপিং, ফ্লিপিং এবং দিক রূপান্তরের জন্য ব্যাপকভাবে ব্যবহৃত হয়। লোড নির্বাচনের সময় ন্যূনতম 30% নিরাপত্তা মার্জিন প্রয়োজন।

SOLH HFZ লিনিয়ার গাইড সমান্তরাল বায়ুসংক্রান্ত গ্রিপার SMC MHZ2 সিরিজের সাথে সরাসরি বিনিময়যোগ্য। এটি উচ্চ দৃঢ়তা এবং চমৎকার অফসেট লোড প্রতিরোধের জন্য বল লিনিয়ার গাইডের সাথে একীভূত ডুয়াল-পিস্টন র্যাক এবং পিনিয়ন সিঙ্ক্রোনাস ট্রান্সমিশন গ্রহণ করে। তিনটি অ্যাকচুয়েশন ভেরিয়েন্ট পাওয়া যায়: স্ট্যান্ডার্ড ডাবল-অ্যাক্টিং এইচএফজেড; একক-অভিনয় সাধারণত বন্ধ এইচএফএসজেড (বাতাস কেটে গেলে বসন্তে ওয়ার্কপিস থাকে); একক-অভিনয় সাধারণত এইচএফটিজেড খোলা থাকে (বসন্ত বায়ু হ্রাসের পরে ওয়ার্কপিস প্রকাশ করে)। বোরের মাপ 6 থেকে 40 মিমি পর্যন্ত, পুনরাবৃত্তি অবস্থান নির্ভুলতা ±0.01~±0.02 মিমি। একাধিক মাউন্ট বিকল্পের মধ্যে রয়েছে নীচের ট্যাপিং, সাইড মাউন্টিং এবং থ্রু-হোল এন টাইপ। ডুয়াল-সাইড সেন্সর খাঁজ এবং অন্তর্নির্মিত চৌম্বকীয় রিংগুলি খোলা/বন্ধ প্রতিক্রিয়ার জন্য M9 সিরিজের চৌম্বকীয় সুইচ সমর্থন করে। বাহ্যিক ক্ল্যাম্পিং এবং অভ্যন্তরীণ প্রসারিত গ্রিপিংয়ের জন্য উপযুক্ত। ঐচ্ছিক জিনিসপত্রের মধ্যে রয়েছে ডাস্ট কভার, উচ্চ-তাপমাত্রার সিল এবং NSF-H1 ফুড-গ্রেড গ্রীস। বর্ধিত চোয়ালের ওভারহ্যাংয়ের সাথে কার্যকর ক্ল্যাম্পিং বল হ্রাস পায়; লোড গণনার সময় একটি নিরাপত্তা ফ্যাক্টর ≥1.5 প্রয়োজন। রোবট এন্ড ইফেক্টর, 3C ইলেকট্রনিক্স, স্পষ্টতা হার্ডওয়্যার, ইনজেকশন মোল্ডিং এবং প্যাকেজিং অটোমেশন নির্ভুল গ্রিপিং স্টেশনগুলিতে ব্যাপকভাবে মোতায়েন করা হয়েছে, বিশেষত এমন অ্যাপ্লিকেশনগুলির জন্য যাতে পাওয়ার-অফ সেফটি হোল্ড বা রিলিজ এবং পার্শ্বীয় অফসেট লোড সহ কাজের অবস্থার প্রয়োজন হয়।

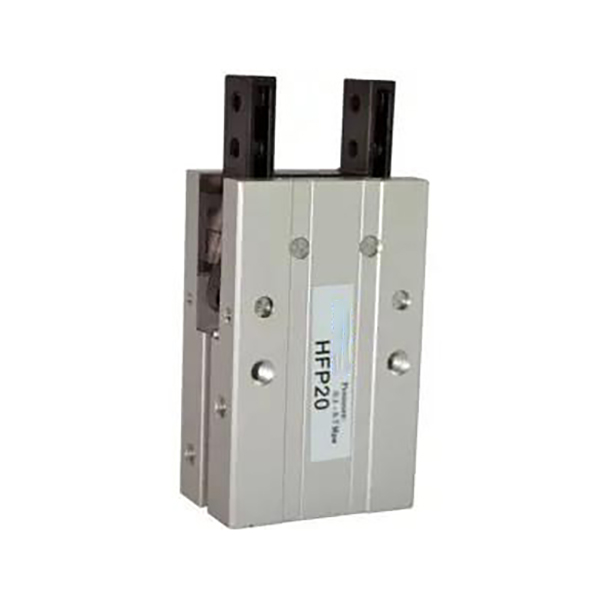

SOLH HFP অর্থনৈতিক লিভার-টাইপ সমান্তরাল বায়ুসংক্রান্ত গ্রিপার যান্ত্রিক লিভার লিঙ্কেজ ট্রান্সমিশনকে সাশ্রয়ী-কার্যকর লাইটওয়েট গ্রিপিং সমাধান হিসাবে গ্রহণ করে। বোরের মাপ 10/16/20/25/32 মিমি কভার। পিস্টন প্রসারিত হলে চোয়াল বন্ধ হয়ে যায় এবং প্রত্যাহার করার সময় খোলা হয়; ক্ল্যাম্পিং ফোর্স 20%~30% নির্ভরযোগ্য ওয়ার্কপিস ধরে রাখার জন্য খোলার শক্তির চেয়ে বেশি। মাউন্টিং গর্ত তিনটি মুখে পাওয়া যায়: পাশ, নীচে এবং পিছনে। অন্তর্নির্মিত স্থায়ী চুম্বক খোলা/বন্ধ অবস্থা প্রতিক্রিয়ার জন্য CS1-G চৌম্বকীয় সুইচের সাথে কাজ করে। ধাতব ঘর্ষণ বিচ্ছিন্নতা প্লেট উচ্চ-চক্র ক্রমাগত অপারেশন মানিয়ে ঘর্ষণ কমায়. HFZ এবং MHZ2 এর মতো লিনিয়ার-গাইড গ্রিপারগুলির একটি অর্থনৈতিক বিকল্প হিসাবে অবস্থান করা, এটি খরচ-সংবেদনশীল আলো এবং মাঝারি লোড অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত। লিভার জয়েন্টগুলিতে পর্যায়ক্রমিক গ্রীস রক্ষণাবেক্ষণের পরামর্শ দেওয়া হয়। 3C প্লাস্টিকের অংশ, ক্ষুদ্র মুদ্রাঙ্কিত হার্ডওয়্যার এবং ছোট প্যাকেজিং উপাদানগুলির উচ্চ-ফ্রিকোয়েন্সি হ্যান্ডলিংয়ের জন্য ব্যাপকভাবে ব্যবহৃত হয়। অবিরাম ভারী অফসেট লোড বা অতি-উচ্চ নির্ভুলতা সমাবেশ প্রয়োজনীয়তা সহ অবস্থার জন্য সুপারিশ করা হয় না।

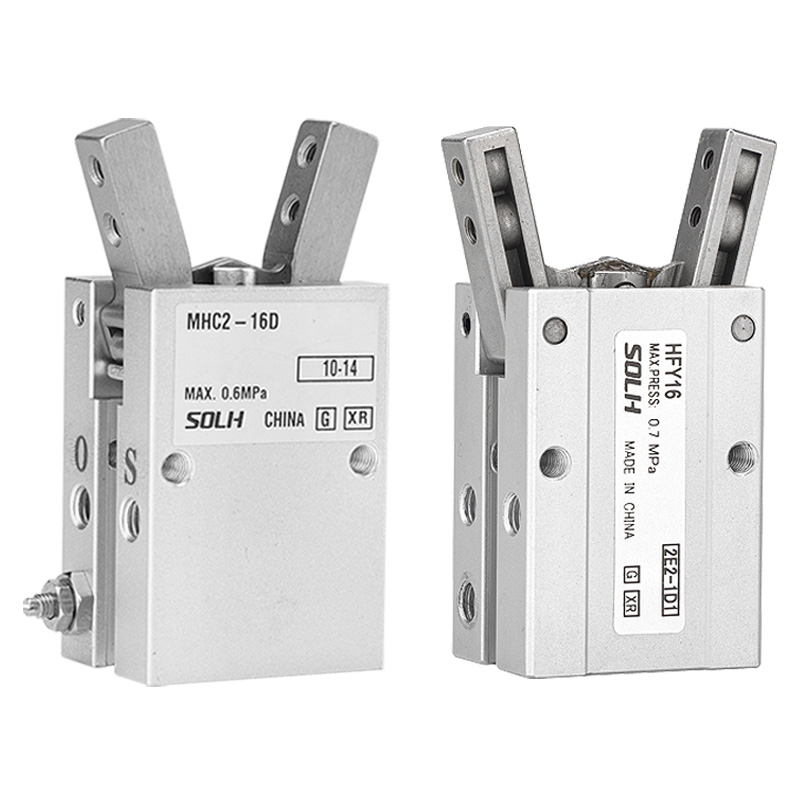

SOLH HFY Y-টাইপ পিভট সুইং বায়ুসংক্রান্ত গ্রিপার SMC MHC2-এর একটি সাশ্রয়ী বিনিময়যোগ্য বিকল্প হিসাবে কাজ করে। লিভার টর্ক পরিবর্ধনের সাথে একক পিস্টন পিভট লিঙ্কেজ দ্বারা চালিত। দুটি রূপ অফার করা হয়: ডবল অ্যাক্টিং HFY এবং একক অভিনয় সাধারণত খোলা HFTY। সুইং পরিসীমা 40° এর কাছাকাছি মোট কার্যকর সুইং অ্যাঙ্গেল সহ +30°/-10° এ পৌঁছায়। অন্তর্নির্মিত সামঞ্জস্যযোগ্য থ্রোটল ভালভ খোলা এবং বন্ধ করার জন্য স্বাধীন গতি নিয়ন্ত্রণ সক্ষম করে এবং পুনরাবৃত্তি অবস্থান নির্ভুলতা ±0.02 মিমি অর্জন করে। বোরের আকার 6/10/16/20/25/32 মিমি কভার। তিনটি মাউন্ট পৃষ্ঠ (নীচে, পাশ, পিছন) উপলব্ধ। অন্তর্নির্মিত চৌম্বকীয় রিংগুলি সীমা সংকেত প্রতিক্রিয়ার জন্য CMSH এবং DS1-G চৌম্বকীয় সুইচগুলির সাথে সামঞ্জস্যপূর্ণ। এটি সীমাবদ্ধ ইনস্টলেশন স্পেস এবং উচ্চ-ফ্রিকোয়েন্সি হালকা-লোড হ্যান্ডলিং অবস্থার অধীনে বৃত্তাকার, বাঁকা এবং অনিয়মিত ক্ষুদ্র অংশগুলির বাইরের মোড়ানোর জন্য আদর্শ। নির্বাচনের সময়, নোট করুন যে ক্ল্যাম্পিং টর্ক বর্ধিত চোয়ালের ওভারহ্যাংয়ের সাথে হ্রাস পায়; লোড যাচাইকরণের জন্য একটি নিরাপত্তা ফ্যাক্টর ≥1.5 প্রয়োজন। আসল MHC2-এর সাথে তুলনা করে, HFY-এর বৈশিষ্ট্যগুলি কিছুটা সংকীর্ণ সুইং অ্যাঙ্গেল রয়েছে তবুও উচ্চতর খরচের পারফরম্যান্স সহ থ্রি-সাইড মাউন্টিং সমর্থন করে। বৃহত্তর সুইং পরিসীমা বা পাওয়ার-অফ সাধারণত বন্ধ হোল্ডিং ফাংশন প্রয়োজন হলে আসল MHC2 সুপারিশ করা হয়।

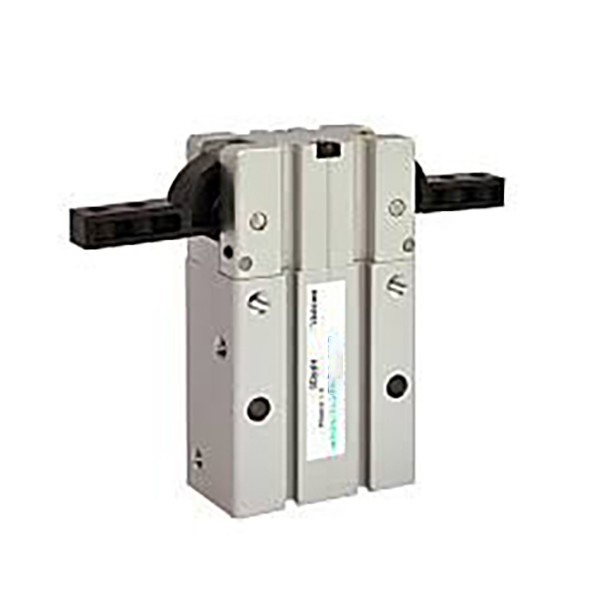

SOLH HFR পিভট-লিংকেজ 180° প্রশস্ত-খোলা বায়ুসংক্রান্ত গ্রিপার চোয়াল ঘোরানোর জন্য পিস্টন লিঙ্কেজ দ্বারা চালিত হয়। প্রতিটি চোয়াল 90° পর্যন্ত সুইং করে, সর্বাধিক ক্লিয়ারেন্স প্রদান করতে এবং বাছাই এবং স্থানের সময় যান্ত্রিক হস্তক্ষেপ দূর করতে সম্পূর্ণরূপে খোলা হলে একটি সরল রেখা তৈরি করে। বোরের মাপ 10/16/20/25/32 মিমি বিশুদ্ধভাবে ডবল অ্যাক্টিং ডিজাইন সহ কভার। -2°~-5° ওভারক্লোজ কোণ স্থিতিশীল ক্ল্যাম্পিং নিশ্চিত করে। তিনটি মাউন্ট পৃষ্ঠ (পাশে, নীচে, পিছনে) উপলব্ধ; ভিত্তির উপর পিন ছিদ্র সনাক্তকরণ সমাবেশের সঠিকতা উন্নত করে, এবং প্রত্যয়-N থ্রু-হোল মাউন্টিং ঐচ্ছিক। সমস্ত মডেল অন্তর্নির্মিত স্থায়ী চুম্বক এবং CMSH চৌম্বকীয় সুইচের সাথে সামঞ্জস্যপূর্ণ সেন্সর খাঁজের সাথে আসে। অপ্টিমাইজড ডাস্ট-প্রুফ চোয়ালের গঠন এবং অ্যান্টি-ঘর্ষণ ধাতু বিভাজক মাঝারি ধূলিময় কর্মশালার পরিবেশের জন্য 5 মিলিয়ন চক্রের বেশি পরিষেবা জীবন সরবরাহ করে। গভীর-গহ্বরের ওয়ার্কপিস, বড় প্লাস্টিকের হাউজিং এবং বাক্স সামগ্রীর আঁকড়ে ধরা এবং টার্নওভারের জন্য ব্যাপকভাবে ব্যবহৃত হয়। MHW2 গিয়ার-চালিত সুইং গ্রিপার মাঝারি-লোড অ্যাপ্লিকেশনের জন্য বিবেচনা করা যেতে পারে যদি চরম পরিহার ক্লিয়ারেন্স অপ্রয়োজনীয় হয়। টর্ক গণনার সময় ন্যূনতম 30% নিরাপত্তা মার্জিন সংরক্ষিত থাকতে হবে; বর্ধিত চোয়ালের ওভারহ্যাং কার্যকর ক্ল্যাম্পিং টর্ককে ব্যাপকভাবে হ্রাস করে।

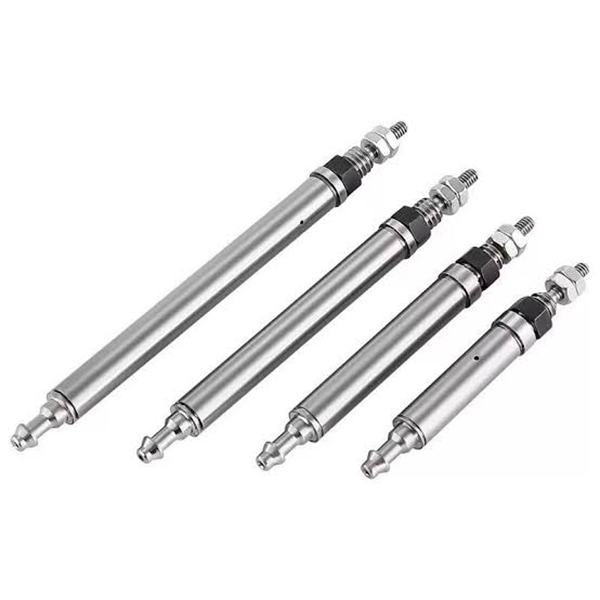

SOLH CJ1 আল্ট্রা-মিনিয়েচার পিন নিউমেটিক সিলিন্ডার সমতুল্য SMC মডেলের সাথে বিনিময়যোগ্য, φ2.5 এবং φ4 বোর আকারে দেওয়া হয়। φ2.5 শুধুমাত্র একক অভিনয় স্প্রিং রিটার্ন, যখন φ4 একক অভিনয় এবং দ্বৈত অভিনয় উভয় সংস্করণ সমর্থন করে। পাতলা এবং অতি-হালকা (2~3.5g), এতে দ্রুত প্রতিক্রিয়ার জন্য বিল্ট-ইন কুশন নেই। রড-সাইড এয়ার পোর্ট টিউবিং লেআউটের সুবিধার্থে ±90° ঘোরানো যেতে পারে। উভয় প্রান্তে বাহ্যিক থ্রেডগুলি অতিরিক্ত বন্ধনী ছাড়াই সরাসরি অক্ষীয় ফিক্সিং সক্ষম করে। এটি 0.5 MPa তে 0.64 থেকে 6.3 N পর্যন্ত থ্রাস্ট সরবরাহ করে, 100 গ্রাম এর নিচে মাইক্রো লোডের জন্য উপযুক্ত যাতে সূক্ষ্ম ক্ষুদ্র ওয়ার্কপিসগুলিতে প্রভাবের ক্ষতি না হয়। এনবিআর সিলগুলি পরিষ্কার পরিবেশের জন্য তেল-মুক্ত অপারেশন সমর্থন করে। 3C বোতামের স্থায়িত্ব পরীক্ষা, চিপ ইজেকশন, মাইক্রো কম্পোনেন্ট পজিশনিং, প্রিসিশন ইনস্ট্রুমেন্ট ফাইন-টিউনিং এবং মেডিক্যাল ডিভাইসের জন্য মিনিয়েচার অ্যাকুয়েটর সহ শর্ট-স্ট্রোক হাই-ফ্রিকোয়েন্সি পুশ-পুল কাজগুলিতে ব্যাপকভাবে প্রয়োগ করা হয়। নির্বাচনের সময় কমপক্ষে 50% একটি থ্রাস্ট সেফটি ফ্যাক্টর সুপারিশ করা হয়।
