বায়ুসংক্রান্ত উপাদান সিরিজ

SOLH MXJ অতি-কম্প্যাক্ট উচ্চ-নির্ভুল বায়ুসংক্রান্ত স্লাইড টেবিল SMC MXJ সিরিজের সাথে বিনিময়যোগ্য। ইন্টিগ্রেটেড স্টেইনলেস স্টীল বল রৈখিক নির্দেশিকা দিয়ে সজ্জিত, এটি 0.005mm এর সমান্তরাল নির্ভুলতা এবং পুনরাবৃত্তি অবস্থান নির্ভুলতা ±0.01mm অর্জন করে। অতি-পাতলা লাইটওয়েট বডি উপরের, নীচে এবং পাশে তিন-পার্শ্বযুক্ত মাউন্টিং সমর্থন করে, MXQ স্লাইড টেবিলের চেয়ে 30%~50% ছোট। বোরের মাপ φ4.5~16mm, ডুয়াল-এন্ড রাবার বাফার এবং 0~5mm অ্যাডজাস্টেবল স্ট্রোকের জন্য ঐচ্ছিক মেটাল লিমিটার দিয়ে সজ্জিত। প্রতিসাম্য নকশা তেল-মুক্ত পরিচ্ছন্ন পরিবেশের জন্য উপযুক্ত পাইপিং এবং সেন্সরগুলির বাম-ডান বিনিময় সক্ষম করে। স্থিতিশীল উচ্চ-ফ্রিকোয়েন্সি শর্ট-স্ট্রোক আন্দোলনে সক্ষম, 3C মাইক্রো হ্যান্ডলিং, অপটিক্যাল পরিদর্শন, ক্ষুদ্র সমাবেশ এবং কমপ্যাক্ট মেডিকেল অটোমেশন সরঞ্জামগুলিতে মাইক্রন-স্তরের রৈখিক গতির জন্য ব্যাপকভাবে গৃহীত।

SOLH MXP অতি-উচ্চ নির্ভুলতা বায়ুসংক্রান্ত স্লাইড টেবিল SMC MXP সিরিজের সাথে বিনিময়যোগ্য। এটি ইন্টিগ্রেটেড মার্টেনসিটিক স্টেইনলেস স্টিল বডি এবং অন্তর্নির্মিত বল রৈখিক গাইড গ্রহণ করে, 0.004 মিমি ভ্রমণের সমান্তরালতা অর্জন করে, ঘূর্ণন ত্রুটি ±0.03° এবং পুনরাবৃত্তি অবস্থান নির্ভুলতা ±0.01 মিমি। অতি-সংকীর্ণ কমপ্যাক্ট বডি MXJ মডেলের তুলনায় 10%~20% স্লিমার, তিন-পার্শ্বের মাউন্টিং এবং পরিবর্তনযোগ্য অক্ষীয়/পার্শ্বিক পাইপিং সমর্থন করে। বোরের মাপ φ6~16mm স্ট্যান্ডার্ড রাবার বাফার, ঐচ্ছিক ধাতু লিমিটার এবং হাইড্রোলিক বাফার φ8 এবং তার উপরে উপলব্ধ। এটি তেল-মুক্ত পরিচ্ছন্ন পরিবেশ এবং স্থিতিশীল উচ্চ-ফ্রিকোয়েন্সি রেসিপ্রোকেশন সমর্থন করে। সীমিত-স্পেস অটোমেশন স্টেশনগুলির জন্য আদর্শ যাতে কঠোর গতির নির্ভুলতা প্রয়োজন, যেমন অপটিক্যাল পরিদর্শন, চিপ বন্ধন, মাইক্রো কম্পোনেন্ট সমাবেশ এবং প্রিমিয়াম চিকিৎসা সরঞ্জাম।

SOLH MXH সংকীর্ণ কমপ্যাক্ট বায়ুসংক্রান্ত স্লাইড টেবিল SMC MXH সিরিজের সাথে বিনিময়যোগ্য। ডুয়াল পিস্টন দ্বারা চালিত এবং সঞ্চালন বল গাইড রেল দিয়ে সজ্জিত, এটি ঘন পাশে-পাশে লেআউটের জন্য উপযুক্ত অতি-সংকীর্ণ শরীর গ্রহণ করে। এটিতে রয়েছে চমৎকার অ্যান্টি-অফসেট এবং অ্যান্টি-টরশন ক্ষমতা সহ অনুমোদিত টর্কের প্রায় 6 বার ঐতিহ্যগত MXU স্লাইড, পুনরাবৃত্তি অবস্থান নির্ভুলতা ±0.02 মিমি এবং সর্বোচ্চ স্ট্যান্ডার্ড স্ট্রোক 60 মিমি পর্যন্ত। 4-দিক মাউন্টিং এবং 3-সাইড পাইপিং সমর্থন করে, এটি বিভিন্ন চৌম্বকীয় সুইচ, ডুয়াল-এন্ড রাবার বাফারগুলির সাথে সামঞ্জস্যপূর্ণ বিল্ট-ইন চুম্বক সহ আসে এবং অবিচ্ছিন্ন তেল-মুক্ত অপারেশন সক্ষম করে। বোরের মাপ φ6~20mm, মাঝারি-নির্ভুল দীর্ঘ-স্ট্রোক উচ্চ-ফ্রিকোয়েন্সি 3C উপাদানের স্থানান্তর এবং ক্যান্টিলিভারের অধীনে ছোট প্লাস্টিকের অংশ বা স্থান-সীমিত অটোমেশন সরঞ্জামগুলিতে একতরফা লোডের জন্য ব্যাপকভাবে ব্যবহৃত হয়।

SOLH MXS হাই-রিজিডিটি ইন্টিগ্রেটেড নিউমেটিক স্লাইড টেবিল SMC MXS সিরিজের সাথে সম্পূর্ণভাবে বিনিময়যোগ্য। এটি শূন্য-ক্লিয়ারেন্স আন্দোলনের জন্য ডুয়াল-পিস্টন ড্রাইভিং এবং প্রিলোডেড ক্রস রোলার গাইড রেল গ্রহণ করে, একই বোরের সাথে একক-সিলিন্ডার স্লাইডের দ্বিগুণ থ্রাস্ট প্রদান করে এবং ±0.01 মিমি পর্যন্ত অবস্থান নির্ভুলতা পুনরাবৃত্তি করে। অতি-পাতলা ইন্টিগ্রেটেড স্ট্রাকচার স্প্লিট সিলিন্ডার প্লাস এক্সটার্নাল গাইড সেটের তুলনায় 30%~50% ইন্সটলেশন স্পেস বাঁচায়। পজিশনিং পিন হোল (নীচে, পাশে এবং অক্ষীয়) সহ তিন-পার্শ্বযুক্ত মাউন্টিং সমর্থিত। বোর মাপ φ6~25mm স্ট্যান্ডার্ড স্ট্রোক 10~150mm, ঐচ্ছিক 0~5mm স্ট্রোক অ্যাডজাস্টার। অন্তর্নির্মিত চুম্বক চৌম্বকীয় সুইচ ফিট করে এবং তেল-মুক্ত অপারেশন সক্ষম করে। উচ্চ-দৃঢ়তা, সেমিকন্ডাক্টরে উচ্চ-নির্ভুলতা রৈখিক স্থানান্তর, 3C নির্ভুলতা সমাবেশ এবং অপটিক্যাল উপাদান প্রান্তিককরণ স্টেশনগুলির জন্য ব্যাপকভাবে ব্যবহৃত হয়।

SOLH MXQ অর্থনৈতিক বায়ুসংক্রান্ত স্লাইড টেবিল SMC MXQ সিরিজের সাথে বিনিময়যোগ্য। এটি ডুয়াল-পিস্টন ড্রাইভিং এবং নন-প্রিলোডেড রিসার্কুলেটিং বল গাইড রেল গ্রহণ করে, যা MXS-এর তুলনায় কম উচ্চতা এবং হালকা ওজন সহ একটি অতি-পাতলা লাইটওয়েট ইন্টিগ্রেটেড ইউনিট হিসাবে নির্মিত, ±0.02mm এর পুনরাবৃত্তি অবস্থান নির্ভুলতা অর্জন করে। পজিশনিং পিন হোল (নীচে, পাশে এবং অক্ষীয়) সহ তিন-পার্শ্বযুক্ত মাউন্টিং উপলব্ধ। বোরের মাপ φ6~25mm, স্ট্যান্ডার্ড স্ট্রোক 10~150mm, ঐচ্ছিক 0~5mm স্ট্রোক অ্যাডজাস্টার। অন্তর্নির্মিত চুম্বক চৌম্বকীয় সুইচ ফিট করে এবং তেল-মুক্ত অপারেশন সমর্থন করে। একটি সাশ্রয়ী-কার্যকর মৌলিক রৈখিক অ্যাকুয়েটর হিসাবে, এটি বাজেট-সংবেদনশীল প্রকল্পগুলির সাথে খাপ খায় এবং ছোট ইলেকট্রনিক এবং প্লাস্টিকের অংশগুলির হালকা-লোড উচ্চ-ফ্রিকোয়েন্সি স্থানান্তর এবং স্ট্যান্ডার্ড-নির্ভুলতা স্বয়ংক্রিয় সমাবেশ লাইনের জন্য ব্যাপকভাবে ব্যবহৃত হয়।

SOLH Richge MXF অতি-পাতলা উচ্চ-দৃঢ়তা বায়ুসংক্রান্ত স্লাইড টেবিল SMC MXF সিরিজের সাথে বিনিময়যোগ্য। সিলিন্ডার এবং ক্রস রোলার গাইড সমান্তরালভাবে সাজানো হয়েছে, শরীরের উচ্চতা সমতুল্য MXS মডেলের তুলনায় 40% কমে গেছে, সীমিত উল্লম্ব ক্লিয়ারেন্স সহ অটোমেশন সরঞ্জামের জন্য আদর্শ। এটি পজিশনিং পিন হোল, পুনরাবৃত্তি পজিশনিং নির্ভুলতা ±0.02 মিমি, বোরের মাপ φ8~20 মিমি এবং সর্বোচ্চ স্ট্যান্ডার্ড স্ট্রোক 100 মিমি সহ উপরের এবং নীচের ডুয়াল মাউন্টিং সমর্থন করে। স্ট্যান্ডার্ড, ঐচ্ছিক X10/X11 স্ট্রোক অ্যাডজাস্টার এবং হাইড্রোলিক বাফার হিসাবে ডুয়াল-এন্ড পলিউরেথেন বাফার দিয়ে সজ্জিত। অন্তর্নির্মিত চুম্বক চৌম্বকীয় সুইচগুলির সাথে কাজ করে এবং তেল-মুক্ত দীর্ঘ-চক্র অপারেশন সক্ষম করে। মাঝারি-লোড দীর্ঘ-স্ট্রোক স্থানান্তরের জন্য ব্যাপকভাবে ব্যবহৃত হয় যেমন 3C মডিউল হ্যান্ডলিং, নির্ভুল প্রেসিং এবং স্টেশন সুইচিং।

SOLH MY1B যান্ত্রিকভাবে সংযুক্ত বেসিক রডলেস সিলিন্ডার সংশ্লিষ্ট SMC মডেলের সাথে সম্পূর্ণ বিনিময়যোগ্যতা অর্জন করে। অভ্যন্তরীণ সিলিং বেল্ট এবং বাইরের ডাস্ট-প্রুফ বেল্ট দিয়ে সজ্জিত, এটি বাহ্যিক পিস্টন রড বাতিল করে, যার সামগ্রিক ইনস্টলেশন দৈর্ঘ্য কার্যকর স্ট্রোকের কাছাকাছি এবং টাই রড সিলিন্ডারের তুলনায় 50% লেআউট স্থান সংরক্ষণ করে। বোরের মাপ φ10 থেকে 100mm পর্যন্ত সর্বোচ্চ স্ট্রোক সহ 5000mm পর্যন্ত। স্লাইড টেবিলটি অসামান্য নমন প্রতিরোধের সাথে পিস্টনের সাথে কঠোরভাবে সংযুক্ত, হালকা লোডের অধীনে অক্জিলিয়ারী গাইড ছাড়া সরাসরি লোড মাউন্ট করার অনুমতি দেয়। চার-দিক পাইপিং (সামনে, পিছনে, পাশে, নীচে) উপলব্ধ; মডেল φ25~40 17% ওজন হ্রাস উপলব্ধি করে। স্ট্যান্ডার্ড বিল্ট-ইন অ্যাডজাস্টেবল এয়ার কুশনগুলি ঐচ্ছিক বাহ্যিক হাইড্রোলিক বাফার এবং ডুয়াল-এন্ড স্ট্রোক অ্যাডজাস্টার সহ সজ্জিত। প্রাক-সংরক্ষিত খাঁজগুলি D-M9 সিরিজের চৌম্বকীয় সুইচগুলিতে ফিট করে এবং পরিষ্কার কর্মশালার জন্য তেল-মুক্ত অপারেশন সমর্থিত। লোড ক্ষমতা দ্বারা শ্রেণীবদ্ধ: হালকা শুল্কের জন্য φ10~20, মাঝারি-হালকা শুল্কের জন্য φ25~40, মাঝারি শুল্কের জন্য φ50~63, ভারী শুল্কের জন্য φ80~100৷ একটি অর্থনৈতিক সার্বজনীন রৈখিক ড্রাইভিং সমাধান হিসাবে অ-মানক অটোমেশন লাইনে দীর্ঘ-দূরত্বের উপাদান পরিবহন, স্বয়ংক্রিয় দরজার কার্যকারিতা, মেশিনে ভারী ওয়ার্কপিস স্থানান্তর এবং অ-মানক অটোমেশন লাইনে দীর্ঘ-স্ট্রোক অবস্থানে ব্যাপকভাবে প্রয়োগ করা হয়।

SOLH CY3 চৌম্বকীয় কাপলিং রডলেস সিলিন্ডার হল CY1 সিরিজের একটি আপগ্রেডেড সংস্করণ যার SMC প্রতিরূপের সাথে সম্পূর্ণ মাত্রিক বিনিময়যোগ্যতা রয়েছে। এটি শূন্য বায়ু ফুটো এবং দূষণ-মুক্ত অপারেশন অর্জনের জন্য সম্পূর্ণরূপে আবদ্ধ ব্যারেলের ভিতরে অভ্যন্তরীণ পিস্টন এবং বহিরাগত স্লাইড গাড়ির মধ্যে অ-যোগাযোগ চৌম্বকীয় সিঙ্ক্রোনাস ড্রাইভ গ্রহণ করে। বোরের মাপ φ6 থেকে φ63 মিমি পর্যন্ত সর্বোচ্চ স্ট্রোক সহ 5000 মিমি পর্যন্ত, প্রচলিত টাই রড সিলিন্ডারের তুলনায় ইনস্টলেশনের পদচিহ্ন 50% কম করে। দুটি ভেরিয়েন্ট পাওয়া যায়: CY3B বেসিক টাইপ যার জন্য শেষ বন্ধনী এবং বাহ্যিক গাইড প্রয়োজন যাতে উদ্ভট লোড এবং ম্যাগনেটিক ডিকপলিং এড়ানো যায়; CY3R ডাইরেক্ট-মাউন্ট সংস্করণ অতিরিক্ত মাউন্ট করার জায়গা বাঁচাতে সরাসরি ইকুইপমেন্ট বেসে স্থির করা হয়েছে। লম্বা হওয়া পরিধান-প্রতিরোধী রিংগুলি ন্যূনতম কাজের চাপকে 0.12 MPa-এ কম করে। স্ট্যান্ডার্ড ডুয়াল-এন্ড রাবার বাফারগুলি সজ্জিত, এবং ঐচ্ছিক X160 হাই-স্পিড সংস্করণ 1500 মিমি/সেকেন্ডের সর্বোচ্চ গতি সমর্থন করে। প্রি-সেট স্লটগুলি অবস্থানের প্রতিক্রিয়ার জন্য D-M9 চৌম্বকীয় সুইচগুলিকে মিটমাট করে। স্ট্যান্ডার্ড তেল-মুক্ত অপারেশন সেমিকন্ডাক্টর, ইলেকট্রনিক্স, চিকিৎসা এবং খাদ্য শিল্পের জন্য ধুলো-মুক্ত কর্মশালায় ফিট করে। এটি স্বাস্থ্যকর অটোমেশনে দীর্ঘ-দূরত্বের ওয়ার্কপিস স্থানান্তর, সুরক্ষামূলক দরজা অ্যাকচুয়েশন এবং কমপ্যাক্ট লং-স্ট্রোক লিনিয়ার মোশনের জন্য 0.5 কেজি থেকে 40 কেজি পর্যন্ত হালকা থেকে মাঝারি লোড পরিচালনা করে।

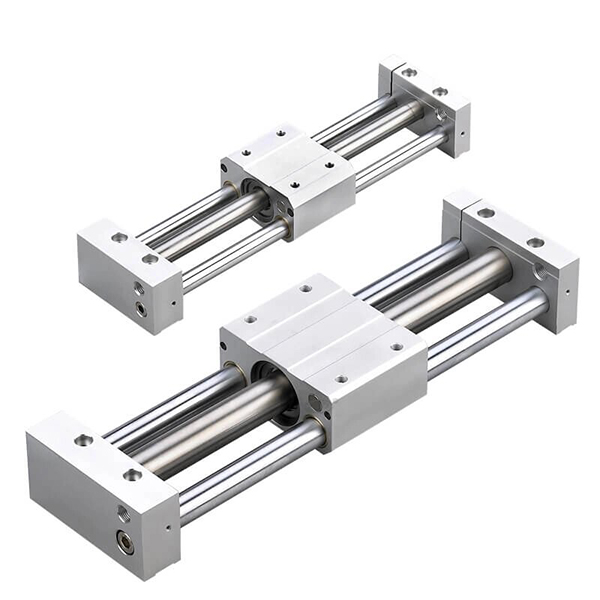

SOLH CY1 সিরিজ হল একটি ক্লাসিক ইকোনমিক ম্যাগনেটিক কাপলিং রডলেস সিলিন্ডার, আপগ্রেড করা CY3 সিরিজের পূর্বসূরি, মূল SMC CY1 পণ্যের সাথে সম্পূর্ণ মাত্রায় বিনিময়যোগ্য। এটি নন-কন্টাক্ট ম্যাগনেটিক সিঙ্ক্রোনাস ড্রাইভ এবং শূন্য এয়ার লিকেজ সহ সম্পূর্ণরূপে আবদ্ধ ব্যারেল কাঠামো গ্রহণ করে, ইলেকট্রনিক্স, চিকিৎসা এবং খাদ্য শিল্পের তেল-মুক্ত পরিচ্ছন্ন কাজের পরিবেশের জন্য উপযুক্ত। বোরের মাপ φ6 থেকে 63 মিমি পর্যন্ত, স্ট্যান্ডার্ড স্ট্রোক 1000 মিমি পর্যন্ত এবং সর্বোচ্চ বর্ধিত স্ট্রোক 1500 মিমি চমৎকার খরচ পারফরম্যান্সের সাথে। পাঁচটি কাঠামোগত সংস্করণ উপলব্ধ: CY1B মৌলিক প্রকারের জন্য বাহ্যিক গাইড এবং শেষ বন্ধনী প্রয়োজন; অতিরিক্ত গাইড ছাড়া হালকা লোডের জন্য অন্তর্নির্মিত স্লাইডিং বিয়ারিং সহ CY1S; মসৃণ উচ্চ-ফ্রিকোয়েন্সি রেসিপ্রোকেশনের জন্য CY1L বল বিয়ারিং টাইপ; CY1H উচ্চ-নির্ভুল মডেল ±0.02 মিমি পুনরাবৃত্তিমূলক অবস্থান নির্ভুলতা অর্জন করে; সংকীর্ণ উল্লম্ব ইনস্টলেশন স্থানের জন্য 29% কম সামগ্রিক উচ্চতা সহ CY1F লো-প্রোফাইল প্রকার। ন্যূনতম প্রারম্ভিক চাপ হল 0.18MPa, স্ট্যান্ডার্ড ডুয়াল-এন্ড রাবার বাফার এবং ঐচ্ছিক বহিরাগত হাইড্রোলিক বাফার দিয়ে সজ্জিত, অবস্থান সংকেত প্রতিক্রিয়ার জন্য D-M9 এবং D-A9 চৌম্বকীয় সুইচগুলির সাথে সামঞ্জস্যপূর্ণ। এটির দাম CY3 সিরিজের থেকে কম এবং এটি 0.5kg থেকে 40kg পর্যন্ত হালকা থেকে মাঝারি লোডের অধীনে পরিষ্কার-রুম উপাদান স্থানান্তর, প্রতিরক্ষামূলক দরজা ড্রাইভিং এবং মাঝারি-দীর্ঘ দূরত্বের ওয়ার্কপিস পরিবহন সহ বাজেট-সীমিত প্রচলিত অটোমেশনের জন্য একটি সাশ্রয়ী পছন্দ হিসাবে কাজ করে।
